Cómo elegir las dimensiones A0, B0 y K0 para el diseño de cavidades de carrier tape

Cuando los compradores hablan sobre el diseño de cavidades de carrier tape, generalmente se mencionan tres dimensiones primero: A0, B0 y K0. Estos valores pueden parecer códigos técnicos, pero la idea básica es simple. A0 significa el ancho de la cavidad, B0 significa el largo de la cavidad y K0 significa la profundidad de la cavidad. Juntos, definen el espacio donde se coloca un componente dentro del carrier tape.

Para los ingenieros de empaque SMT, estas dimensiones afectan la fiabilidad de la alimentación y el rendimiento de pick-and-place. Para los proveedores de componentes y equipos de adquisiciones, afectan si el empaque puede proteger el producto, reducir el movimiento durante el transporte y soportar un ensamblaje automatizado estable. Si la cavidad está demasiado suelta, el componente puede girar o inclinarse. Si la cavidad está demasiado apretada, el componente puede ser difícil de cargar o puede dañarse. Si la cavidad es demasiado poco profunda o demasiado profunda, pueden ocurrir problemas de recogida durante el ensamblaje SMT.

Esta guía explica A0, B0 y K0 de una manera simple y práctica. Está escrita para compradores, proveedores y equipos de empaque que necesitan entender las dimensiones de cavidades de carrier tape sin profundizar demasiado en fórmulas de ingeniería.

¿Qué significan A0, B0 y K0 en el carrier tape?

Una cavidad de carrier tape es el hueco que mantiene cada componente en su lugar. La cavidad debe ser lo suficientemente grande para que el componente entre suavemente, pero también necesita controlar el movimiento. El objetivo no es solo “ajustar” la pieza en la cavidad. El objetivo real es mantener la pieza estable, protegida, correctamente orientada y fácil de recoger por la boquilla SMT.

A0 se refiere al ancho interior de la cavidad. Controla el espacio lateral. B0 se refiere al largo interior de la cavidad. Controla el movimiento a lo largo de la dirección de alimentación. K0 se refiere a la profundidad de la cavidad. Controla qué tan profundamente se asienta el componente dentro de la cavidad.

Estos tres valores son especialmente importantes para carrier tape embossed porque las cavidades embossed se forman para coincidir con la forma y las necesidades de empaque del componente. Para componentes rectangulares estándar, la cavidad puede parecer simple. Pero para conectores, sensores, piezas metálicas de precisión, relés, osciladores de cristal, módulos de potencia u otros componentes no estándar, el diseño de la cavidad puede necesitar personalizarse.

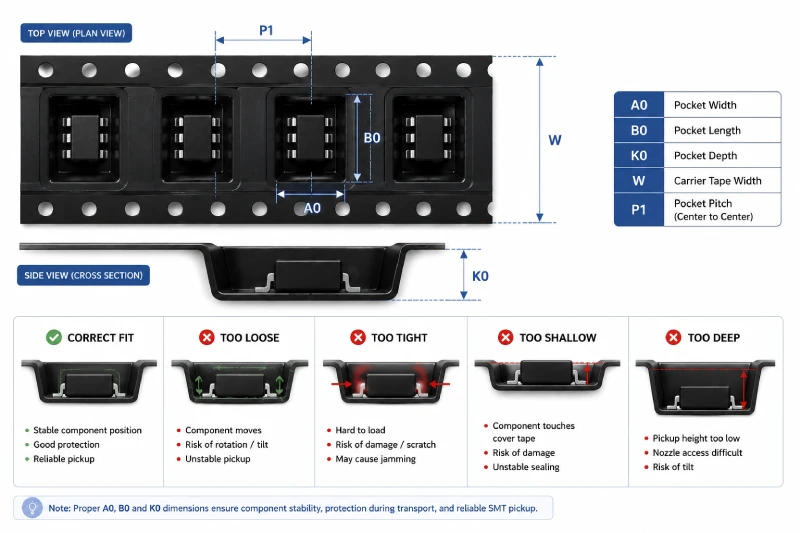

Guía simple de dimensiones de cavidades de carrier tape

La tabla a continuación proporciona una explicación simple de las dimensiones más comunes de cavidades de carrier tape y diseño de la cinta.

Dimension	Simple Meaning	Why It Matters
A0	Ancho de la cavidad	Controla el ajuste lateral y ayuda a reducir la rotación o el movimiento lateral
B0	Largo de la cavidad	Controla el ajuste frontal-trasero y ayuda a mantener la orientación del componente
K0	Profundidad de la cavidad	Controla qué tan profundo se asienta el componente y afecta la protección y la altura de recogida
W	Ancho del carrier tape	Debe coincidir con el tamaño del componente, el diseño de la cavidad, el formato del carrete y la compatibilidad del alimentador
P1	Paso de la cavidad	Distancia entre centros de cavidades; afecta la posición de alimentación y el indexado de la máquina SMT

A0, B0 y K0 describen la cavidad en sí. W y P1 se relacionan más con el formato del carrier tape y el diseño de alimentación SMT. Todos trabajan juntos. Incluso si el tamaño de la cavidad es correcto, el ancho y el paso de la cinta aún deben coincidir con el equipo de alimentación y el requisito de empaque.

Para los compradores que solicitan empaque en cinta y carrete, es útil entender estos términos básicos antes de confirmar un diseño de carrier tape personalizado. Esto ayuda a evitar malentendidos durante la revisión de planos, la aprobación de muestras y la producción en masa.

Por qué A0 importa: ancho de la cavidad y estabilidad lateral

A0 es el ancho de la cavidad. Controla cuánto espacio tiene el componente de lado a lado. Si A0 es demasiado grande, el componente puede desplazarse dentro de la cavidad durante el bobinado, el transporte o la alimentación. Esto puede provocar un posicionamiento inestable cuando la máquina SMT intenta recoger la pieza.

Un A0 holgado puede causar varios problemas prácticos. El componente puede girar dentro de la cavidad. Puede inclinarse contra una pared lateral. Puede llegar debajo de la cover tape en una posición diferente de cavidad a cavidad. Para el ensamblaje SMT de alta velocidad, esta falta de consistencia puede crear errores de recogida.

Por otro lado, A0 no debe ser demasiado ajustado. Si el espacio lateral es demasiado pequeño, el componente puede no caer suavemente en la cavidad durante la carga. Puede raspar contra la pared de la cavidad, rayarse o atascarse dentro de la cinta. Para componentes con cables frágiles, superficies blandas, bordes afilados o carcasas de plástico, una cavidad apretada puede crear un riesgo de empaque innecesario.

Por esta razón, A0 debe seleccionarse en función de la forma real del componente, no solo del ancho máximo indicado en una hoja de datos. Algunas piezas tienen pines salientes, contornos irregulares, lados sensibles o superficies que no deben comprimirse. En estos casos, puede ser necesario un carrier tape personalizado para crear una cavidad que soporte la pieza sin forzarla a una cavidad rectangular simple.

Por qué B0 es importante: control de la longitud de la cavidad y la orientación

B0 es la longitud de la cavidad. Controla cómo se asienta el componente en la dirección de avance de la cinta. Al igual que A0, debe proporcionar suficiente espacio libre para la carga, pero no tanto como para que la pieza se mueva libremente dentro de la cavidad.

Si B0 es demasiado larga, el componente puede moverse hacia adelante y hacia atrás durante el transporte. Este movimiento puede parecer pequeño, pero puede afectar la posición de recogida. Cuando el componente no está ubicado de manera consistente dentro de cada cavidad, la boquilla SMT puede no contactar con el área correcta. Para componentes pequeños o de precisión, esto puede convertirse en un problema real de producción.

B0 también es importante para el control de la orientación. Muchos componentes electrónicos deben enfrentar una dirección antes de ingresar al proceso SMT. Si la longitud de la cavidad no controla adecuadamente la pieza, el componente puede girar o quedar inclinado. Esto es especialmente importante para conectores, terminales, sensores, osciladores de cristal y otras piezas con formas asimétricas.

Si B0 es demasiado corta, el componente puede ser difícil de insertar en la cavidad. Puede presionar contra la pared de la cavidad o asentarse de manera desigual. En algunos casos, el componente puede interferir con el área de sellado de la cover tape. Un buen diseño de B0 ayuda a que el componente se cargue suavemente, permanezca alineado y esté listo para la recogida automática.

Para los compradores, el punto clave es simple: B0 debe soportar tanto el ajuste como la dirección. Una cavidad que solo permite la entrada de la pieza no es suficiente. La cavidad también debe ayudar a que el componente mantenga la orientación correcta desde el empaquetado hasta la alimentación SMT.

Por qué K0 es importante: profundidad de la cavidad, protección y recogida

K0 es la profundidad de la cavidad. Determina qué tan profundamente se asienta el componente dentro de la cavidad. Esta dimensión es muy importante para componentes más altos, gruesos, pesados o frágiles, pero también es relevante para piezas de perfil bajo.

Si K0 es demasiado superficial, el componente puede quedar demasiado alto en la cavidad. La parte superior del componente puede presionar contra la cover tape, creando tensión durante el sellado, bobinado o transporte. La pieza también puede volverse inestable porque no está correctamente soportada por las paredes de la cavidad. Para componentes con lentes, pines, patillas o superficies sensibles, las cavidades superficiales pueden aumentar el riesgo de daño.

Si K0 es demasiado profunda, el componente puede quedar demasiado bajo. Esto puede dificultar la recogida SMT porque la boquilla puede no alcanzar la superficie de recogida correcta de manera consistente. Las cavidades profundas también pueden permitir que el componente se incline si el soporte inferior no está bien diseñado. En algunos casos, una cavidad profunda protege el componente durante el transporte pero crea problemas durante el montaje.

Por lo tanto, K0 debe equilibrar la protección y el acceso para la recogida. El componente necesita suficiente profundidad para estar protegido, pero no tanta que la máquina SMT tenga dificultades para recogerlo. Esta es también la razón por la cual K0 debe revisarse junto con la selección de la cover tape. La cover tape debe sellar correctamente sin presionar demasiado sobre el componente, y la fuerza de pelado debe ser adecuada para una alimentación estable.

Para componentes altos, K0 suele ser uno de los puntos de diseño más importantes. Para componentes frágiles, la cavidad puede necesitar espacio libre adicional alrededor de las áreas sensibles. Para componentes pesados, la cavidad puede necesitar suficiente profundidad y soporte para reducir el movimiento dentro del carrete.

Cómo A0, B0 y K0 afectan la fiabilidad de la alimentación SMT

La alimentación SMT depende de la repetibilidad. Cada componente debe estar en una posición similar de cavidad a cavidad. Cuando el carrier tape se mueve a través del alimentador, la máquina espera que el componente esté ubicado en un lugar predecible y a una altura predecible.

Si A0, B0 o K0 no son adecuados, la pieza puede moverse antes de la recogida. Puede girar, inclinarse, rebotar o desplazarse durante el transporte. Estos problemas pueden provocar desalineación de la boquilla, fallo de recogida, interrupción del alimentador o un rendimiento de montaje inestable.

Un buen diseño de las dimensiones de la cavidad ayuda a reducir estos riesgos. Un A0 adecuado limita el movimiento lateral. Un B0 adecuado ayuda a mantener la orientación a lo largo de la dirección de alimentación. Un K0 adecuado controla la altura y la protección. Juntos, ayudan a que el componente permanezca estable desde la carga hasta el sellado, bobinado, envío, desbobinado y recogida SMT.

Por esta razón, las dimensiones del embossed carrier tape no deben seleccionarse solo verificando la longitud, el ancho y la altura del componente. El equipo de empaquetado también debe considerar el peso del componente, la forma, la sensibilidad de la superficie, la orientación requerida, la compatibilidad con el alimentador y la combinación con la cover tape.

Errores comunes al elegir las dimensiones de la cavidad del carrier tape

Un error común es elegir un bolsillo demasiado holgado. Los compradores pueden pensar que un mayor espacio libre es más seguro porque el componente se puede cargar fácilmente. Sin embargo, demasiado espacio dentro del bolsillo puede causar rotación, movimiento y una recogida inestable. Un bolsillo holgado puede reducir la presión de carga, pero puede aumentar los problemas de alimentación más adelante.

Otro error es elegir un bolsillo demasiado ajustado. Un bolsillo ajustado puede parecer estable al principio, pero puede crear dificultades de carga, rayones, deformación o atascos. Para componentes con patillas, pines, recubrimientos o bordes frágiles, un bolsillo ajustado puede causar problemas de calidad antes de que el producto llegue al cliente.

Un tercer error es ignorar la altura del componente. Algunos compradores se centran principalmente en A0 y B0 porque el largo y el ancho son fáciles de ver. Pero K0 es igual de importante. Un bolsillo demasiado poco profundo puede causar contacto con la cinta de cubierta. Un bolsillo demasiado profundo puede crear dificultades de recogida. Para el embalaje SMT, el control de la altura no es opcional.

Otro error es usar cinta portadora estándar para piezas no estándar. Los bolsillos estándar pueden funcionar para componentes de chip comunes, pero pueden no funcionar bien para componentes irregulares, altos, pesados o frágiles. Si el componente tiene una forma inusual, un requisito de orientación especial o una superficie sensible, la cinta termoformada personalizada suele ser una mejor opción.

Finalmente, algunos compradores confirman las dimensiones del bolsillo sin probar muestras. Una revisión de planos es importante, pero la verificación con muestras también es valiosa. Las muestras reales pueden revelar problemas prácticos como movimiento, dificultad de carga, acceso de recogida o contacto con la cinta de cubierta.

¿Cuándo se necesitan dimensiones personalizadas de cinta portadora termoformada?

Por lo general, se necesitan dimensiones de bolsillo personalizadas cuando la cinta portadora estándar no puede sujetar el componente de forma segura. Esto suele ocurrir con componentes que tienen forma irregular, son más altos que las piezas estándar, más pesados de lo normal o sensibles a la presión y al movimiento.

Por ejemplo, los conectores pueden tener cuerpos de plástico, pines y formas irregulares. Los sensores pueden tener áreas de detección delicadas. Las piezas estampadas de metal pueden tener perfiles delgados o bordes afilados. Los relés y fusibles pueden requerir bolsillos más profundos debido a su grosor. Los componentes de potencia pueden necesitar un soporte de bolsillo más fuerte debido a su tamaño y peso.

En estos casos, el bolsillo de la cinta portadora debe diseñarse alrededor de la pieza real. A0, B0 y K0 pueden necesitar ajustes para controlar el movimiento, proteger áreas sensibles y respaldar una recogida SMT confiable. Aquí es donde el diseño de cinta portadora personalizada se vuelve importante.

La cinta portadora termoformada personalizada puede ayudar a mejorar la estabilidad de la pieza, reducir el movimiento durante el transporte y respaldar una alimentación automática más suave. No es solo una elección de embalaje. Es parte del proceso de entrega y montaje del componente.

¿Qué información deben proporcionar los compradores antes de confirmar A0, B0 y K0?

Para elegir las dimensiones adecuadas de A0, B0 y K0, los proveedores necesitan más que un nombre básico de la pieza. Cuanto más precisa sea la información de entrada, más fácil será diseñar un bolsillo estable y práctico.

Los compradores deben proporcionar el plano del componente si está disponible. Un plano ayuda a confirmar el largo, ancho, alto y características especiales. Un archivo 3D puede ser aún más útil para componentes irregulares. Las muestras físicas también son muy útiles porque permiten al equipo de embalaje verificar la forma real, el peso, el estado de la superficie y el comportamiento de carga.

Una hoja de datos puede proporcionar información adicional, especialmente para componentes electrónicos con requisitos definidos de orientación o manipulación. Los compradores también deben explicar la orientación requerida dentro de la cinta, la cantidad esperada por carrete y cualquier requisito conocido del alimentador SMT.

También es importante identificar las áreas sensibles. Por ejemplo, algunos componentes tienen pines que no deben presionarse, lentes que no deben tocar la cinta de cubierta o superficies que deben evitar la fricción. Si el proveedor de embalaje comprende estas áreas desde el principio, el bolsillo se puede diseñar para reducir el riesgo de contacto.

También se deben discutir los requisitos de la cinta de cubierta. El bolsillo y la cinta de cubierta trabajan juntos. Un buen diseño de bolsillo puede fallar si la cinta de cubierta no sella correctamente o crea demasiada presión sobre el componente.

Jiushuo puede ayudar a evaluar las dimensiones adecuadas de A0, B0 y K0 basándose en planos de componentes, hojas de datos, muestras físicas, requisitos de orientación y necesidades de embalaje. Para los compradores que no están seguros de si la cinta estándar es suficiente, compartir muestras o planos suele ser la forma más rápida de confirmar la dirección correcta.

¿Necesita ayuda para elegir las dimensiones del bolsillo de la cinta portadora?

Elegir A0, B0 y K0 no se trata solo de igualar el tamaño exterior del componente. Se trata de equilibrar el ajuste, la protección, la orientación, el sellado de la cinta de cubierta y la fiabilidad de la alimentación SMT. Un buen bolsillo debe sujetar el componente de forma segura sin dañarlo, protegerlo durante el transporte y permitir una recogida estable durante el montaje.

Jiushuo admite el diseño personalizado de cinta portadora para componentes electrónicos, conectores, sensores, piezas metálicas de precisión, módulos y otras piezas estándar o no estándar. Si está desarrollando una nueva solución de embalaje en cinta y carrete, Jiushuo puede ayudar a revisar su dibujo de componente, muestra u hoja de datos y recomendar dimensiones de bolsillo y formato de cinta adecuados.

Para iniciar un proyecto, puede compartir los detalles de su componente y discutir su requisito de cinta portadora personalizada o soporte completo de embalaje en cinta y carrete.
