帶狀與捲盤包裝：電子元件與SMT組裝完整指南

帶狀與捲盤包裝是用於將電子元件供料至自動化SMT生產線的標準方法。元件被放入載帶口袋中，用蓋帶密封，並捲繞至捲盤上，以實現精確、高速的供料。

現代電子製造依賴於準確性、一致性和速度。即使是元件方向或處理中的小錯誤，也可能導致生產延遲、機器停止或零件損壞。這就是為什麼帶狀與捲盤包裝已成為電阻、電容、IC、LED、連接器和半導體元件的首選解決方案。

無論您是為新元件採購包裝，還是提高SMT生產線效率，了解帶狀與捲盤的工作原理可以幫助您減少缺陷、改善供料性能並降低整體製造成本。

如果您正在尋找供應商，也可以查看我們的 帶狀與捲盤包裝服務 頁面，以獲取可用的客製化解決方案和生產能力。

什麼是帶狀與捲盤包裝？

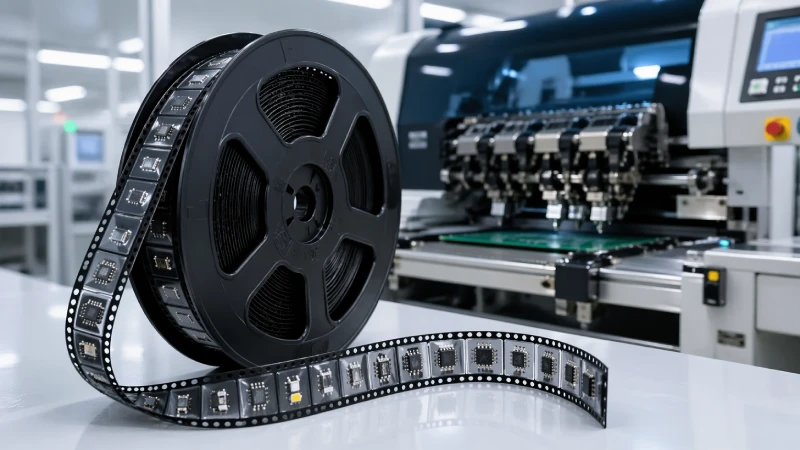

帶狀與捲盤包裝是一種用於SMT組裝中電子元件的標準化包裝方法。個別零件被裝載到載帶的口袋中，用保護性蓋帶覆蓋，然後捲繞到塑膠捲盤上。

捲盤隨後安裝在貼片機上，該機器自動將元件一個一個地供料至生產線。這種方法確保元件方向保持正確，並防止零件混合、損壞或污染。

帶狀與捲盤包裝常用於：

• 積體電路 (IC)
• 電阻和電容
• LED
• 連接器
• 電晶體
• 半導體元件

與托盤、管狀或散裝包裝相比，帶狀與捲盤提供更快的供料速度和更高的自動化設備相容性。這對於運行高產量SMT生產的製造商尤其重要。

如果您不熟悉所涉及的基本材料，可以先閱讀我們的載帶指南和蓋帶詳細說明。

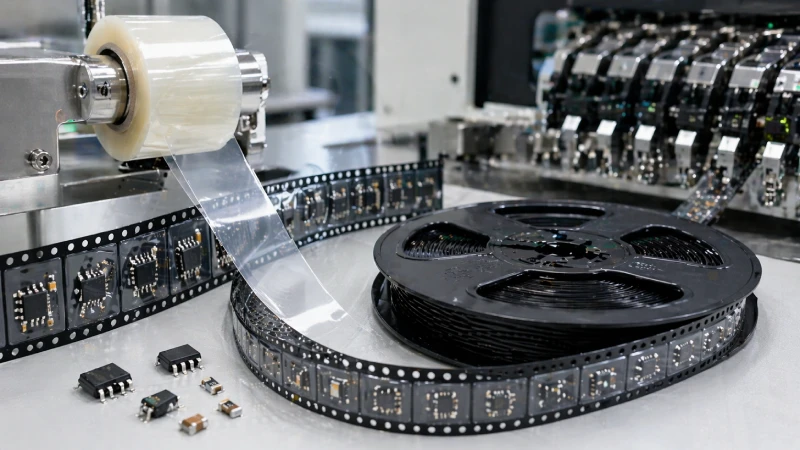

帶狀與捲盤流程如何運作

帶狀與捲盤流程包括四個主要步驟。每個步驟都會影響SMT供料的可靠性和成品捲盤的整體品質。

步驟1：元件裝載

第一步是將元件裝載到載帶口袋中。這些口袋是通過壓花或沖壓載帶材料製成的。

口袋尺寸和形狀必須與元件尺寸緊密匹配。如果口袋太大，元件可能會旋轉或翻轉。如果太小，零件可能難以裝載或可能損壞。

對於精密零件如IC和連接器，正確的方向至關重要。極性標記、引腳方向或接觸側必須朝向正確方向，以便SMT機器能準確放置元件。

步驟2：蓋帶密封

元件裝載後，應用蓋帶密封口袋。

有兩種常見的蓋帶類型：

• 熱封式封蓋帶
• 壓敏式封蓋帶

熱封帶通常首選用於高速自動化生產，因為它提供更強、更一致的密封。壓敏帶常用於小批量包裝或需要較低密封溫度的元件。

剝離強度是密封過程中最重要的因素之一。如果蓋帶剝離太容易，元件可能在運輸過程中脫落。如果密封太強，SMT機器可能難以移除蓋帶。

步驟3：捲繞至捲盤

密封後，載帶被捲繞到塑膠捲盤上。捲盤在運輸過程中保護載帶，並使SMT機器能平穩供料元件。

最常見的捲盤尺寸為：

• 7英吋捲盤
• 13英吋捲盤
• 15英吋捲盤

正確的捲盤直徑取決於載帶寬度、總元件數量和SMT機器中使用的供料器類型。

步驟4：SMT供料

在組裝過程中，捲盤安裝在SMT供料器上。隨著機器推進載帶，蓋帶剝離，每個元件被拾取並放置到PCB上。

由於每個元件都以相同的位置和方向呈現，帶狀與捲盤包裝能實現極快速且可靠的自動化生產。

帶狀與捲盤系統的主要組件

完整的帶狀與捲盤系統包含四個關鍵要素：載帶、蓋帶、塑膠捲盤以及引導帶/尾帶。

載帶

載帶是直接固定電子元件的部分。它包含一系列設計用來匹配零件尺寸和形狀的口袋。

常見的類型有兩種：

• 壓紋式載帶
• 沖孔式載帶

壓紋載帶通常用於較大的元件，例如連接器和IC。沖孔載帶更適合非常小且平坦的零件。

常見的載帶材料包括：

• PS (聚苯乙烯)
• PC (聚碳酸酯)
• PET (聚對苯二甲酸乙二酯)

每種材料提供不同等級的剛性、透明度和耐溫性。

蓋帶

蓋帶在元件裝載後密封口袋。它防止零件在運輸和供料過程中掉落。

熱封蓋帶與壓敏蓋帶之間的選擇取決於應用、SMT速度以及所需的剝離力。

塑膠捲盤

塑膠捲盤支撐帶卷並在處理過程中保護它。

防靜電捲盤常用於敏感的電子元件以防止ESD損壞。如果您的產品需要靜電防護，使用導電載帶和防靜電捲盤兩者都很重要。

您可以在我們的電子元件塑膠捲盤文章中了解更多資訊。

引帶與尾帶

引導帶是捲盤開頭的空白部分，而尾帶是捲盤結尾的空白部分。

這些部分是必要的，因為SMT機器需要額外的帶長來正確裝載和卸載捲盤。沒有足夠的引導帶和尾帶，可能會發生供料問題。

帶狀與捲盤標準：理解EIA-481

大多數SMT工廠和OEM製造商要求帶狀與捲盤包裝遵循EIA-481標準。

EIA-481定義：

• 載帶寬度
• 口袋間距
• 鏈輪孔尺寸
• 捲盤直徑
• 引導帶和尾帶長度
• 元件方向

遵循此標準確保捲盤可用於大多數SMT供料器和貼片機。

最常見的帶寬包括：

使用錯誤的帶寬或不正確的口袋間距可能導致供料堵塞、跳料或元件旋轉。

帶狀與捲盤包裝的優點

與手動裝載或替代包裝方法相比，帶狀與捲盤包裝提供主要優勢。

更快的SMT生產

由於元件已經定向和分離，SMT機器可以高速連續供料。這減少了週期時間並提高了生產線效率。

降低勞動成本

不再需要手動分類和裝載。操作員花費更少的時間處理元件，降低了勞動成本。

更好的元件保護

載帶口袋保護元件在運輸和儲存過程中免受衝擊、振動、灰塵和污染。

提高準確性

每個元件以相同的方向到達。這減少了貼片錯誤並最小化了不良電路板。

減少機器停機時間

可靠的帶設計和正確的剝離強度減少了供料中斷。較少的機器停機意味著更高的生產效率。

更易於儲存和運輸

捲盤緊湊、可堆疊，且比托盤或散裝零件更容易運輸。

當設計得當時，帶狀與捲盤包裝可以顯著提高生產效率，同時降低總包裝成本。

帶狀與捲盤與其他包裝方法的比較

帶狀與捲盤不是用於電子元件的唯一方法。一些製造商仍使用托盤、管狀或散裝包裝。

托盤包裝適用於不適合標準載帶口袋的大型或易碎IC。管狀包裝常用於長型通孔零件。散裝包裝僅在速度和方向不重要時適用。

對於大多數SMT應用，帶狀與捲盤仍然是最有效和可靠的選擇。

常見的帶狀與捲盤問題及如何避免

即使設計良好的捲盤，如果包裝未經過適當測試，也可能出現問題。

元件翻轉

如果口袋太大或形狀不正確，元件可能在運輸過程中旋轉或翻轉。

為防止此問題：

• 使口袋尺寸與元件緊密匹配
• 使用適當的口袋深度
• 在量產前測試設計

剝離強度不足

太鬆或太強的蓋帶可能導致供料問題。

鬆散的密封可能允許元件脫落。過度的剝離力可能撕裂蓋帶或停止供料器。

最佳解決方案是在實際SMT條件下測試剝離強度。

靜電損壞

一些半導體器件對靜電放電高度敏感。

使用導電或防靜電載帶與防靜電捲盤結合。我們的防靜電載帶指南解釋了哪些材料最適合ESD敏感零件。

供料錯誤

當捲盤變形、帶寬不正確或鏈輪孔不符合EIA-481要求時，經常發生供料堵塞。

良好的品質控制和符合標準的工具幫助避免這些問題。

如何選擇合適的帶狀與捲盤解決方案

選擇正確的帶狀與捲盤解決方案取決於您的元件、生產量和SMT設備。

在選擇設計之前，考慮以下：

• 元件尺寸和重量
• 所需方向
• 元件是否為靜電敏感
• 所需載帶寬度和捲盤直徑
• 熱封式或壓敏式封蓋帶
• 所需生產數量
• 是否需要客製化模具

您還應該詢問：

1. 哪種SMT機器和供料器將使用捲盤？
2. 哪種捲盤直徑與您的生產線相容？
3. 元件是否需要防靜電保護？
4. 元件是否適合標準口袋，還是需要客製化設計？
5. 在量產前是否需要樣品測試？

許多元件可以使用標準的8毫米、12毫米或16毫米載帶。然而，不尋常的形狀通常需要客製化工具。

在Jiushuo，我們通常建議在最終確定帶設計之前發送圖紙或實體樣品。這允許提前驗證口袋尺寸、材料和密封方法。

需要協助選擇正確的載帶與捲盤包裝方案嗎？請提供您的元件圖紙、尺寸或樣品，我們可以根據您的SMT製程推薦客製化的載帶、封蓋帶和捲盤解決方案。您也可以造訪我們的客製化載帶與捲盤包裝服務頁面，了解更多我們的服務能力並索取報價。

使用帶狀與捲盤包裝的行業

載帶與捲盤包裝廣泛應用於多個產業：

• 消費性電子產品
• 汽車電子
• 半導體製造
• LED照明
• 醫療電子
• 工業控制系統

在消費性電子產品中，載帶與捲盤用於智慧型手機、電腦和穿戴式裝置。汽車製造商將其用於感測器、控制模組和安全系統。半導體公司依賴精確的包裝來保護精密的IC在自動化生產過程中不受損壞。

隨著元件變得更小、SMT生產線速度更快，對高品質載帶與捲盤包裝的需求持續增長。

常見問題

總結

載帶與捲盤包裝仍然是現代SMT組裝最有效的解決方案，因為它能提高速度、保護元件並確保準確供料。

正確的載帶、封蓋帶和捲盤組合可以減少缺陷、降低人工成本並提高整體生產效率。符合標準EIA-481規範和適當的材料選擇對於可靠的SMT性能至關重要。

如果您正在為新的電子元件尋找載帶與捲盤解決方案，請將您的圖紙或樣品提供給久碩。我們可以協助您設計正確的載帶、選擇合適的封蓋帶，並為您的生產線提供客製化的捲盤解決方案。
