IC晶片塑膠捲盤：類型、尺寸、材料與如何選擇合適的捲盤

IC晶片塑膠捲盤是帶狀包裝中最重要的部件之一，但往往在供料問題或運輸損壞出現時才被注意到。在半導體封裝中，捲盤不僅僅是固定載帶，它保護IC晶片在運輸過程中，保持載帶對齊以利SMT生產，並確保與自動貼片機的相容性。

選擇錯誤的捲盤可能導致昂貴的問題。捲盤太小可能損壞載帶。材料錯誤的捲盤可能使靜電放電影響敏感元件。與SMT機器不匹配的捲盤可能導致供料錯誤和生產停機。

本指南解釋什麼是IC晶片塑膠捲盤、其工作原理、可用尺寸和材料，以及如何為您的包裝流程選擇合適的選項。

什麼是IC晶片塑膠捲盤？

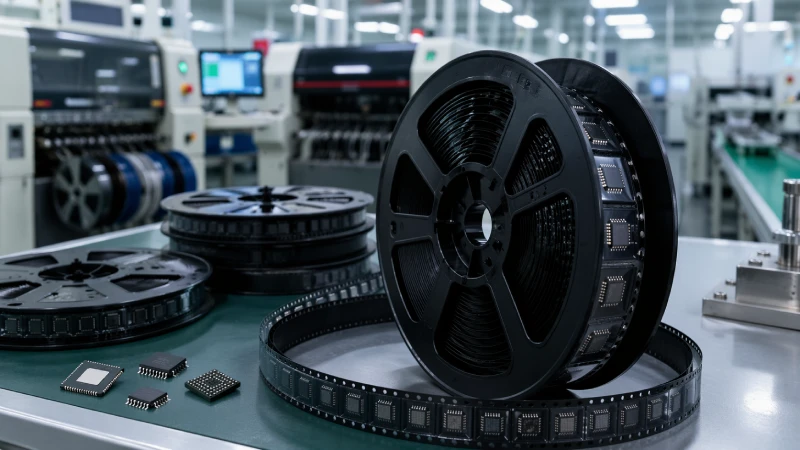

IC晶片塑膠捲盤是一種圓形塑膠捲軸，用於捲繞包含積體電路和其他半導體元件的載帶。捲盤是SMT製造中完整帶狀包裝系統的一部分。

在標準包裝流程中，IC晶片首先放入載帶內的凹槽中。覆蓋帶密封凹槽以固定元件。完成的載帶隨後捲繞到塑膠捲盤上，用於運輸、儲存和在自動SMT組裝線上的使用。

完整流程如下：

元件 → 載帶 → 覆蓋帶 → 塑膠捲盤 → SMT貼片機

IC晶片塑膠捲盤常用於：

• QFN封裝
• SOP和SOIC封裝
• BGA元件
• 小型SMD IC
• 半導體感測器和記憶體晶片

沒有捲盤，載帶可能扭曲、損壞或難以裝入SMT設備。捲盤保持載帶在正確位置，並在生產過程中實現平穩供料。

如果您想了解載帶本身的工作原理，請參閱我們的指南： 什麼是IC和電子元件的載帶？

IC晶片塑膠捲盤在半導體封裝中的重要性

許多製造商僅關注IC晶片和載帶，但捲盤同樣重要。高品質的塑膠捲盤直接影響產品安全性、生產效率和整體包裝成本。

保護元件在儲存和運輸過程中

IC晶片易碎。如果載帶彎曲或受壓，其引腳、焊球或封裝表面可能受損。堅固的塑膠捲盤保持載帶緊密捲繞，保護元件在運輸過程中免受移動影響。

對於敏感的半導體元件，捲盤還可以減少靜電放電和濕度的暴露。導電或抗靜電捲盤常用於記憶體晶片、處理器和其他ESD敏感元件。

提高SMT供料效率

SMT生產依賴穩定且準確的帶狀供料。如果捲盤尺寸不一致，載帶可能無法正確展開。這可能導致機器停機、供料錯誤或元件放置不準確。

設計良好的IC晶片塑膠捲盤確保：

• 載帶平順解捲
• 穩定的供料速度
• 供料器內更好的對準
• SMT生產線較少停機時間

這就是為什麼捲盤包裝已成為全球半導體組裝的標準方法。

降低包裝和物流成本

塑膠捲盤還提高運輸和儲存效率。捲盤可以整齊堆疊，裝入托盤或紙箱，並以較低的損壞風險運輸。與散裝包裝相比，帶狀包裝系統降低勞動成本，使庫存處理更容易。

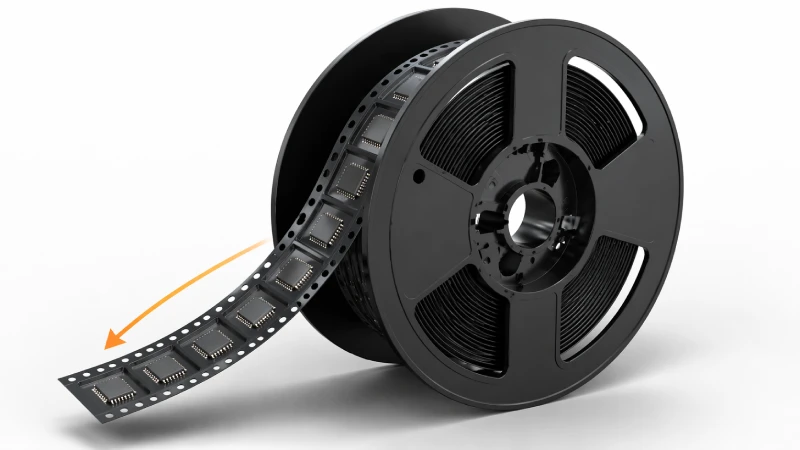

IC晶片塑膠捲盤系統的主要部件

儘管塑膠捲盤看似簡單，每個部件都有特定功能。

捲盤法蘭

法蘭是捲盤的外圓邊緣。它在儲存或運輸過程中防止載帶滑脫。法蘭高度錯誤的捲盤可能使載帶移位或展開。

捲盤輪轂

中心軸是載帶纏繞的核心部分。其直徑決定了載帶在捲盤上的纏繞緊密度。如果中心軸太小，載帶可能會過度彎曲而損壞IC元件。

軸孔

軸孔是捲盤的中心開口。這個孔允許捲盤安裝到SMT送料器或捲繞機上。大多數IC晶片塑膠捲盤使用標準的13毫米軸孔，儘管較大的捲盤可能使用不同尺寸。

捲繞方向

載帶可以根據客戶的SMT設備順時針或逆時針纏繞。如果纏繞方向錯誤，捲盤可能無法與送料器正常配合工作。

在訂購捲盤之前，請務必確認生產線所需的正確纏繞方向。

常見的IC晶片塑膠捲盤尺寸和規格

正確的捲盤尺寸取決於四個主要因素：

• 載帶寬度
• IC晶片的尺寸和重量
• 每捲盤所需數量
• 運輸和儲存要求

最常見的捲盤直徑為7英寸、13英寸和15英寸。

7英寸捲盤

7英寸捲盤通常用於較小的生產量。它適用於窄載帶和低元件數量。許多原型項目和小批量訂單使用此尺寸，因為它緊湊且易於處理。

13英寸捲盤

13英寸捲盤是半導體封裝中最廣泛使用的選項。它支持更長的載帶長度和每捲更高的數量。大多數SMT工廠設計圍繞13英寸捲盤，使其成為大規模生產最安全的選擇。

15英寸捲盤

15英寸捲盤用於載帶較寬或需要非常大數量的情況。這些捲盤常見於高產量的半導體封裝操作中。

有關捲盤尺寸和半導體封裝應用的更詳細說明，請參閱： 半導體封裝塑膠捲盤

IC晶片塑膠捲盤使用哪些材料？

不同的捲盤材料提供不同等級的強度、耐熱性和ESD防護。

聚苯乙烯（PS）

聚苯乙烯是最常見的捲盤材料，因為它價格低廉且對於標準IC封裝足夠堅固。

聚碳酸酯（PC）

聚碳酸酯比PS更堅固且更耐熱。它通常被選用於需要額外保護的昂貴半導體產品。

ABS

ABS捲盤更堅韌且更耐衝擊。它們通常用於重型載帶或長途運輸。

導電和抗靜電捲盤

許多IC晶片對靜電放電敏感。即使是微小的靜電荷也可能損壞半導體器件而不留下任何可見跡象。

因此，導電或抗靜電塑膠捲盤通常與抗靜電載帶一起使用。這些捲盤有助於防止在封裝、運輸和SMT生產過程中靜電積累。

典型應用包括：

• 微處理器
• 記憶體晶片
• 汽車IC
• 通訊晶片
• 高價值半導體元件

您可以在這裡了解更多關於ESD安全封裝的資訊：

• 抗靜電載帶
• 導電載帶

IC晶片塑膠捲盤的EIA-481標準

大多數IC晶片塑膠捲盤遵循EIA-481標準。這是定義帶和捲盤封裝尺寸和相容性要求的國際指南。

EIA-481涵蓋：

• 捲盤直徑
• 軸孔尺寸
• 軸心尺寸
• 相容載帶寬度
• 捲繞方向
• 間距和供料要求

該標準的目的是確保捲盤能夠與不同製造商的SMT設備正確配合工作。

例如，如果捲盤具有非標準的軸孔或法蘭尺寸，它可能無法正確安裝到貼片機送料器中。即使IC晶片封裝正確，捲盤仍可能導致送料問題。

遵循EIA-481確保：

• 更好的SMT機器相容性
• 更便利的全球運輸和採購
• 較低的生產停機風險
• 一致的包裝品質

有關該標準的完整說明，請訪問： 帶和捲盤封裝中的EIA-481標準

如何選擇合適的IC晶片塑膠捲盤

當您遵循清晰的流程時，選擇正確的捲盤會更容易。

步驟1：確認載帶寬度

捲盤必須與載帶的寬度匹配。窄載帶可能只需要7英寸捲盤，而寬載帶通常需要13英寸或15英寸捲盤。

步驟2：檢查元件尺寸和重量

大型或重型的IC封裝對載帶施加更大的壓力。在這些情況下，通常需要更大且更堅固的捲盤。

步驟3：考慮ESD和濕度要求

如果您的IC晶片對靜電敏感，請選擇導電或抗靜電捲盤。對於出口運輸或長期儲存，也可能需要更堅固的材料。

步驟4：確定每捲數量

小批量樣品訂單可能只需要7英寸捲盤，而大規模生產訂單可能需要13英寸或15英寸捲盤，以減少SMT生產線上的捲盤更換次數。

步驟5：驗證SMT機器相容性

在下訂單之前，請與您的客戶或生產團隊確認以下事項：

• 所需捲盤直徑
• 軸孔尺寸
• 捲繞方向
• 載帶寬度
• 捲盤材料

IC晶片塑膠捲盤採購清單

在訂購之前，請確保您知道：

• 載帶寬度
• IC封裝尺寸
• 捲盤直徑
• 材料類型
• 抗靜電要求
• 捲繞方向
• 每捲盤數量
• SMT供料器相容性

使用錯誤塑膠捲盤導致的常見問題

使用錯誤的捲盤可能導致運輸和SMT生產過程中的嚴重問題。

這些問題可能增加不良率、造成生產延誤並損害客戶信任。在大多數情況下，稍微多花一點錢購買正確的捲盤從長遠來看可以節省成本。

為何有時需要客製化IC晶片塑膠捲盤

標準捲盤尺寸適用於大多數IC晶片，但某些半導體產品需要客製化解決方案。

當以下情況時，通常需要客製化捲盤：

• 載帶異常寬
• IC封裝非常大或重
• 客戶需要特定捲盤顏色
• 捲盤必須包含印刷標誌或零件編號
• 產品需要特殊導電等級

常見的客製化選項包括：

• 客製捲盤直徑
• 客製軸心尺寸
• 黑色導電材料
• 透明捲盤材料
• 公司標誌印刷
• 特殊每捲盤數量

可靠的帶和捲盤供應商可以設計出既匹配載帶又符合客戶SMT製程的捲盤。

如何與可靠的IC晶片塑膠捲盤供應商合作

並非所有捲盤供應商都提供相同水平的品質和支持。在選擇供應商之前，請詢問以下問題：

• 您能提供符合EIA-481標準的捲盤嗎？
• 您提供導電和抗靜電材料嗎？
• 您能匹配我們的載帶寬度和捲繞方向嗎？
• 您能在量產前提供樣品嗎？
• 您的最低訂購量和交貨時間是多少？

一個好的供應商還應該能夠審查您的IC晶片尺寸並自動推薦正確的捲盤尺寸。

常見問題

結論

正確的IC晶片塑膠捲盤不僅僅是承載載帶。它保護您的IC晶片，提升SMT供料性能，減少包裝損壞，並幫助您的生產線更有效率地運作。

選擇捲盤時，務必考慮載帶寬度、捲盤直徑、材料、靜電防護和EIA-481合規性。捲盤設計的微小差異可能對運輸品質和SMT性能產生重大影響。
