當電子元件變得更大、更重或更易碎時，標準載帶通常不再足夠。連接器、繼電器、汽車感測器、電源模組和大型IC封裝可能在運輸或SMT送料過程中使普通口袋變形。一旦發生這種情況，元件可能會傾斜、移動、破裂或卡在送料器內。
高強度載帶旨在解決此問題。通過使用更厚的材料、加固的口袋結構和更強的聚合物，它能保持重型元件從包裝到SMT線最終貼裝的穩定性。
對於運輸昂貴或形狀不規則元件的製造商來說，合適的載帶不僅是包裝決策——它直接影響良率、生產效率和客戶滿意度。
如果您不確定您的零件是否需要更強的載帶設計，請在生產開始前提交您的圖紙或樣品進行免費評估。
什麼是高強度載帶？
高強度載帶是針對在捲繞、運輸和送料過程中對口袋施加更大壓力的元件而設計的強化版壓紋載帶。與標準載帶相比，它使用更強的材料和更穩定的口袋幾何結構來抵抗彎曲、塌陷和破裂。
在大多數情況下，額外的強度來自以下一個或多個方面：
- 較厚塑膠材料
- 較強樹脂如PC或PET
- 加強口袋壁或肋條
- 優化口袋深度與支撐結構
- 較佳抗振動與捲繞壓力性能

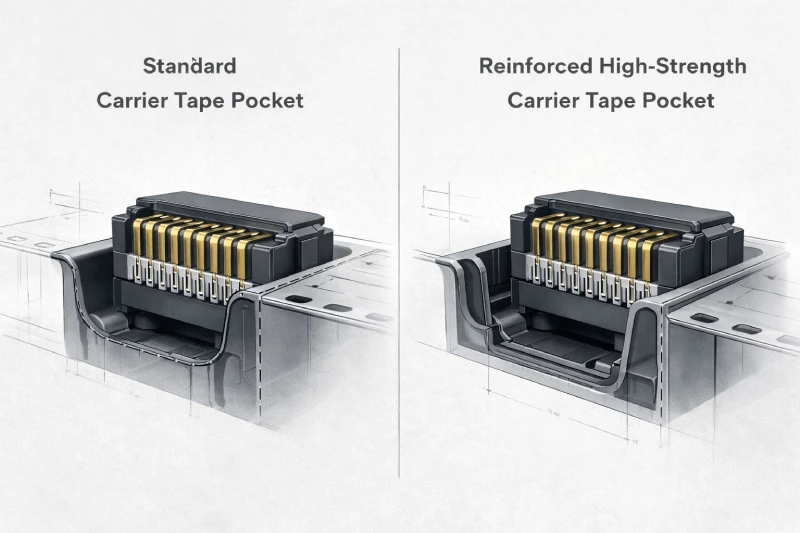

標準載帶可能適用於輕型電阻、電容或小型IC。然而，一旦元件變得更重或更高，口袋可能開始變形。高強度載帶通過在整個載帶和捲盤過程中保持元件牢固定位來防止這種情況。
| Feature | Standard Carrier Tape | 高-Strength Carrier Tape |
|---|---|---|
| 典型元件重量 | 輕 | 中至重 |
| 口袋穩定性 | 中等 | 高 |
| 抗變形能力 | 標準 | 優異 |
| 適用於長途運輸 | 有限 | 是 |
| 典型應用 | 小型IC、被動元件 | 連接器、繼電器、電源模組 |
對於具有更高機械要求的元件，強化版 壓紋載帶 提供更可靠的保護。
為什麼標準載帶在重型元件上可能失效？
標準載帶失效的最常見原因是口袋結構無法承受元件重量、捲盤捲繞壓力和運輸振動的綜合負載。
當口袋壁太薄或材料太軟時，可能會出現幾個問題：
- 口袋壁向內彎曲
- 口袋底部塌陷
- 尖銳邊角元件使側壁破裂
- 元件在腔體內移位或傾斜
- 因不均勻壓力導致覆蓋膠帶開始剝離
- SMT供料時膠帶卡住
這些失效通常在捲盤捲繞、堆疊、運輸或儲存一段時間後出現。在某些情況下，載帶在生產過程中看起來正常，但元件在運輸過程中移動並損壞。
您當前載帶強度不足的典型跡象包括：
- 元件在口袋內傾斜或旋轉
- 捲繞後口袋壁出現彎曲
- SMT生產線上供料器頻繁卡住
- 運輸後元件損壞
- 覆蓋膠帶意外開啟
使用錯誤載帶的隱藏成本可能遠高於升級到更強設計的成本。報廢、返工、生產停機、客戶投訴和錯過交貨期都可能因載帶強度不足而導致。
哪些元件需要高強度載帶？
並非每個元件都需要強化載帶。一般來說，當元件重、大、易碎或形狀特殊時，建議使用高強度載帶。

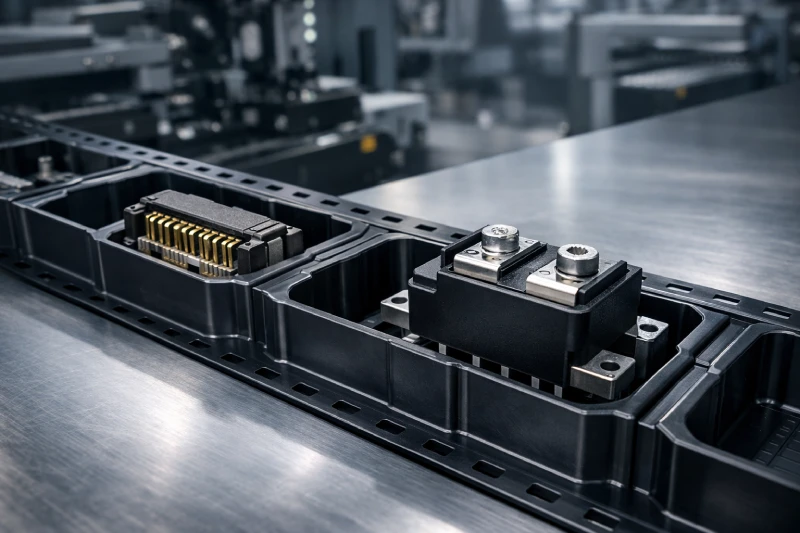

大型或重型電子元件
最常見的應用包括：
- 板對板連接器
- 汽車連接器
- 電源模組
- 繼電器
- 大型電感器
- 感測器
- 大型IC封裝
- RF模組與通訊裝置
這些零件通常比小型SMT元件對口袋施加更大的壓力。在捲盤捲繞過程中，零件的重量可能使弱腔變形。
形狀不規則的元件
有些元件並不特別重，但其形狀仍使包裝困難。例如：
- 高型元件
- 尖角元件
- 重量分佈不均勻零件
- 易碎外殼或裸露端子
對於這些產品，口袋不僅必須更強，還必須設計成與零件的確切形狀匹配。通常需要客製化的口袋結構。在這些情況下， 客製化壓紋載帶 通常是最佳選擇。
嚴苛的物流或SMT條件
高強度載帶在以下情況下也很有價值：
- 產品出口長距離運輸
- 捲盤在運輸中堆疊
- 元件用於高速SMT生產線
- 較大捲盤直徑增加捲繞壓力
| Component Type | Why Extra Strength Is Needed |
|---|---|
| 連接器 | 高重量和不規則形狀 |
| 繼電器 | 大尺寸可能使口袋變形 |
| 汽車感測器 | 對振動敏感 |
| 電源模組 | 重且昂貴 |
| 大型IC封裝 | 需要穩定定位 |
高強度載帶的最佳材料
載帶的強度在很大程度上取決於所使用的材料。不同的材料提供不同水平的剛性、成本和抗變形能力。
聚碳酸酯 (PC)
聚碳酸酯通常被認為是最強的載帶材料。它提供優異的剛性和尺寸穩定性，使其成為大型、重型或高價值元件的理想選擇。
PC常用於：
- 汽車連接器
- 電源模組
- 大型工業元件
- 口袋內不得移動的精密零件
主要缺點是成本。PC通常比PET或PS更昂貴，但對於關鍵元件，額外的保護通常是值得的。
PET
PET在強度與成本之間提供了良好的平衡。它比標準PS更堅固，適用於許多重型包裝應用。
PET適用於：
- 中等重量連接器
- 感測器
- 工業電子產品
- 通用加強型載帶
PS / HIPS
聚苯乙烯和高衝擊聚苯乙烯廣泛用於標準載帶，因為它們價格低廉且易於成型。然而，對於較重的元件，它們的強度通常不足。
對於中等尺寸的零件，它們可能仍然可以接受，但在需要最大強度時，通常不是首選。
導電與抗靜電材料
許多重型元件也對靜電敏感。在這些情況下，載帶必須提供機械強度和ESD防護。
導電PC和導電PET常用於半導體、感測器和汽車電子。如果您的元件需要ESD安全包裝，建議使用由導電材料製成的 抗靜電載帶 。
| Material | Strength | Cost | Best For |
|---|---|---|---|
| PC | 非常高 | High | 重型連接器、汽車零件 |
| PET | 高 | 中等 | 一般重型應用 |
| PS / HIPS | 中等 | 低 | 輕型元件 |
| 導電PC / PET | 高 | 高 | ESD敏感重型零件 |
決定載帶強度的設計因素
僅材料本身是不夠的。口袋和捲盤系統的設計也對性能有重大影響。
材料厚度
較厚的材料通常能創造更堅固和更堅硬的口袋。隨著厚度增加，載帶在捲繞和運輸過程中不易塌陷。
然而，較厚並不總是更好。如果載帶變得過於堅硬，可能無法在SMT機器中順暢進料。理想厚度取決於元件尺寸、重量和進料器要求。
口袋幾何結構
口袋設計直接影響載帶支撐元件的效果。重要的設計細節包括：
- 口袋深度
- 壁角度
- 角落半徑
- 底部支撐區域
- 加強肋條
具有更強側壁和額外支撐結構的口袋，比標準腔體能更牢固地固定重型元件。
捲盤直徑與捲繞張力
大型和重型元件通常受益於較大的捲盤直徑，因為載帶彎曲較不劇烈。即使使用堅固材料，過度的捲繞張力仍可能使口袋變形。
因此，適當的捲盤尺寸和受控的捲繞力是包裝設計的重要部分。
蓋帶選擇
高強度載帶還必須與正確的蓋帶匹配。如果密封力太弱，元件可能從口袋中脫落。如果太強，蓋帶在進料時可能無法正確剝離。
一般而言：
最佳結果來自將載帶和蓋帶設計為一個完整的系統。
如何選擇合適的高強度載帶
選擇正確的載帶始於了解元件及其包裝條件。在選擇材料或口袋設計之前，請詢問以下問題：
- 元件重量多少？
- 元件尺寸為何？
- 元件是否需要ESD防護？
- 捲盤是否需長距離運輸？
- 將使用何種供料器速度？
| Question | Why It Matters |
|---|---|
| 元件重量 | 決定所需材料強度 |
| 口袋尺寸 | 防止移動和傾斜 |
| ESD要求 | 決定是否需要導電材料 |
| 運輸距離 | 影響變形和振動風險 |
| SMT線速度 | 影響進料性能 |
例如，一個國際運輸的重型汽車連接器可能需要：
- 導電PC材料
- 加強口袋肋條
- 較大捲盤直徑
- 熱活化覆蓋膠帶
一個較小的工業感測器可能只需要PET和客製化的口袋形狀。
做出正確決定的最簡單方法是向您的供應商提供：
- 元件圖面
- 3D檔案或尺寸
- 重量資訊
- 樣品元件
- SMT生產線要求
有了這些資訊，經驗豐富的供應商可以推薦最佳的載帶結構，並在量產前進行試運行。
高強度載帶 vs 標準載帶：您應該使用哪一種？
許多公司繼續使用標準載帶，因為它成本較低。對於輕型元件，這通常是正確的決定。然而，一旦元件變得更重或更昂貴，故障風險會迅速增加。
| Situation | Standard Tape | High-Strength Tape |
|---|---|---|
| 小型被動元件 | 最佳選擇 | 不必要 |
| 大型連接器 | 有風險 | 推薦 |
| 長距離運輸 | 有限 | 推薦 |
| 高速SMT生產線 | 可能變形 | 較佳性能 |
| 昂貴元件 | 較高風險 | 較佳保護 |
在大多數情況下，高強度載帶的成本僅略高於標準載帶。但它可以顯著減少進料器問題、損壞元件和生產延誤。
如果損壞零件或生產線停機的成本大於包裝成本的微小增加，高強度載帶是更好的選擇。
常見問題
What is the strongest material for carrier tape?
Polycarbonate is generally the strongest material used for carrier tape. It provides excellent rigidity and is ideal for heavy connectors, power modules, and other demanding applications.
Can high-strength carrier tape also be anti-static?
Yes. Conductive PC and conductive PET materials combine high mechanical strength with ESD protection. They are commonly used for semiconductors and automotive electronics.
Is thicker carrier tape always better?
No. Thicker material increases strength, but if it becomes too rigid, feeding performance may suffer. The correct thickness depends on both the component and the SMT process.
How do I know if my component needs reinforced pockets?
If the component is heavy, tall, irregularly shaped, or frequently moves inside the pocket, reinforced pockets are recommended.
Can high-strength carrier tape be customized?
Yes. High-strength carrier tape can be fully customized based on your component dimensions, weight, and SMT requirements.
使用合適的載帶保護您的元件
使用錯誤的載帶可能節省少量包裝成本，但可能導致元件損壞、SMT進料問題和昂貴的生產延誤。
適當設計的高強度載帶能在整個運輸和組裝過程中保護重型和易碎零件。通過選擇正確的材料、口袋設計和蓋帶組合，您可以降低風險並提高生產可靠性。
需要幫助選擇正確的解決方案嗎？請將您的元件圖紙、樣品或規格發送給我們的工程團隊，並立即申請免費的載帶評估。
