高品質載帶：如何為SMT元件選擇最佳載帶

低品質載帶乍看之下通常尚可接受。口袋可能看起來乾淨，載帶可能適合捲盤，尺寸也可能看似接近。但一旦載帶進入SMT送料器，微小的品質問題可能迅速演變成昂貴的生產問題。

不一致的口袋尺寸、材料強度不足、剝離力不佳或齒孔不準確，可能導致送料失誤、元件翻轉、送料器停機，甚至損壞貴重電子零件。當每小時裝載數千個元件時，即使微小的缺陷率也可能顯著降低良率並增加製造成本。

因此，高品質載帶不僅僅是「外觀較佳」的載帶。它是整個SMT包裝系統的關鍵部分。設計良好的載帶能保護元件、順暢送料、與蓋帶穩定配合，並從第一捲到最後一捲保持穩定性能。

如果您正在比較供應商或評估現有包裝流程，本指南將說明高品質載帶的真正意義、如何評估它，以及如何為您的元件選擇合適的解決方案。

如需更廣泛了解可用材料與結構，您可以先探索我們的載帶解決方案。

何謂高品質載帶？

高品質載帶是一種能牢固固定元件、在SMT設備中可靠送料，並在運輸、儲存與生產過程中保持穩定性能的載帶。

許多買家僅以外觀或價格判斷載帶。實際上，載帶品質取決於其在整個載帶與捲盤過程中是否表現一致。外觀尚可但導致送料器問題或不穩定封合的載帶並非真正的高品質。

高品質載帶應具備：

• 將每個元件牢固地固定在口袋內
• 防止在運輸過程中移動、翻轉或損壞
• 通過取放設備平穩送料
• 保持穩定的口袋尺寸與定位孔精度
• 與選用的覆蓋膠帶及捲盤穩定配合
• 抗裂、抗變形、抗靜電積聚

高品質載帶的五大核心特性

1. 精確的口袋尺寸
2. 穩定的材料強度
3. 與覆蓋膠帶可靠的剝離力
4. 準確的節距與定位孔
5. 大量生產時的低缺陷率

載帶不應作為獨立產品評估。它必須在完整的載帶與捲盤包裝過程中正確運作。如果系統的任何部分不穩定，整體SMT性能將受影響。

低品質載帶為何導致昂貴問題

低品質載帶不僅造成輕微不便。它可能直接增加停機時間、人工成本與元件損失。

最常見的問題包括：

• 口袋尺寸在捲盤間不一致
• 材料過薄導致運輸中彎曲或破裂
• 定位孔位置不正確影響送料器精度
• 載帶與覆蓋膠帶間密封不良
• 元件傾斜、翻轉或從口袋中脫出

當這些問題發生在SMT生產線上時，結果通常是送料器停機。操作員必須停止機器、移除損壞的捲盤並重啟生產線。即使幾分鐘的停機時間，在影響多個送料器時也會變得昂貴。

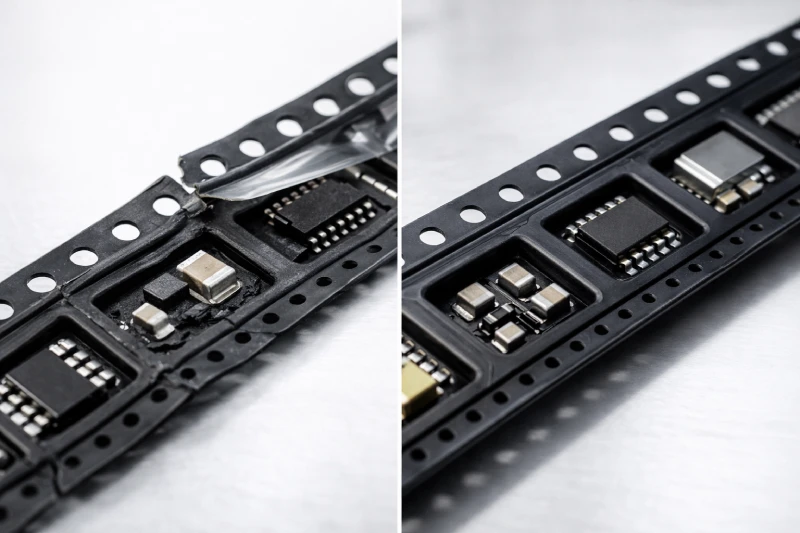

Low-Quality Carrier Tape	High Quality Carrier Tape
不一致的口袋尺寸	嚴格的尺寸公差
送料問題和卡住	平穩穩定的機器送料
材料薄弱和變形	耐用且可重複的結構
覆蓋膠帶翹起或剝離	穩定的密封性能
高報廢率	較低的元件損失

低品質載帶也可能損壞元件本身。精密的IC、連接器與精密感測器可能在口袋內破裂、刮傷或失去對準。元件越昂貴，財務影響越大。

在高產量生產中，即使0.5%的缺陷率也可能產生數千個不良品。這就是為什麼許多製造商現在偏好優質載帶，而非僅以價格選擇。

決定載帶品質的七大關鍵因素

在選擇載帶供應商前，工程師與買家應評估這七個品質因素。

1. 材料穩定性

載帶材料決定載帶在儲存、運輸與生產過程中是否能保持其形狀與性能。

常見材料包括：

• PS（聚苯乙烯）：經濟且廣泛使用
• PC（聚碳酸酯）：強度更高且尺寸穩定性更好
• PET：具良好耐熱性與耐用性
• 抗靜電或導電材料：用於靜電敏感元件

對於公差嚴格或運輸距離長的元件，較強的材料通常表現更佳。薄或不穩定的材料可能彎曲、收縮或破裂，特別是在高溫環境中。

對於靜電敏感元件如半導體或IC，通常需要防靜電載帶以防止ESD損壞。

2. 口袋精度

口袋精度是高品質載帶最重要的指標之一。

口袋的寬度、深度、形狀與半徑必須與元件精確匹配。如果口袋過大，元件可能移動或旋轉。如果口袋過小，元件可能在裝載時受損。

口袋精度對於以下元件尤其重要：

• IC與晶片
• 細間距連接器
• LED
• 精密感測器
• 小型或不規則形狀電子零件

可靠的載帶供應商應能提供口袋圖紙、尺寸報告與測試樣品捲盤。

3. 齒孔精度與節距

齒孔引導載帶通過送料器。如果其尺寸或位置不一致，送料器無法正確索引。

齒孔精度不佳可能導致：

• 送料對位不準
• 取料位置錯誤
• 送料器卡料
• 機器停機

高品質載帶應符合EIA-481標準的間距、孔徑和尺寸公差。

4. 剝離力一致性

剝離力指的是在送料過程中，覆蓋膠帶從載帶上分離的難易程度。

如果剝離力過高，送料器可能難以順利打開膠帶。如果剝離力過低，覆蓋膠帶可能在運輸過程中翹起，導致元件掉落。

穩定的剝離力取決於載帶和覆蓋膠帶的正確組合。在許多情況下，供應商應建議熱活化覆蓋膠帶或壓敏覆蓋膠帶哪種更適合應用。

目標是在整個捲盤上保持一致的打開性能，而不僅在開始部分。

5. 靜電防護

許多現代電子元件對靜電放電敏感。即使是微小的靜電荷也可能損壞半導體零件。

對於這些應用，載帶必須通過導電或抗靜電材料提供ESD防護。

ESD安全載帶尤其重要於：

• IC
• 半導體元件
• 敏感感測器
• 通訊模組
• 高價值電子組件

如果沒有適當的ESD性能，元件可能在到達SMT生產線之前就失效。

6. 強度與耐用性

高品質載帶應在以下情況下保持穩定：

• 長途運輸
• 捲盤收放捲
• 高速送料器運作
• 倉庫儲存
• 出口運輸

膠帶應抵抗：

• 破裂
• 壓縮
• 彎曲
• 變形
• 口袋塌陷

當元件國際運輸或在使用前長期儲存時，這一點尤其重要。

7. 生產一致性

一個好的樣品捲盤是不夠的。載帶品質的真正考驗是每個生產批次是否表現一致。

有些供應商可以生產出一個優秀的樣品，但無法在批量生產中保持相同的品質。結果，買家收到具有不同口袋尺寸、材料厚度或剝離力的捲盤。

專業供應商應具備：

• 穩定的模具與成型製程
• 明確的檢驗標準
• 批次可追溯性
• 一致的材料來源
• 線上與最終品質檢驗

批次之間的變異越低，載帶在實際生產中的可靠性就越高。

訂購前如何評估載帶品質

在批准新的載帶供應商之前，測試不僅僅是幾個口袋尺寸是很重要的。

在下達生產訂單之前，使用以下檢查清單：

• 索取詳細的口袋圖面與公差報告
• 確認材料類型、厚度與ESD規格
• 詢問載帶是否符合EIA-481標準
• 在實際使用的送料器上測試載帶
• 檢查載帶與選用的覆蓋膠帶正確配合
• 比較多個樣品捲盤，而非僅一個
• 驗證元件在振動與運輸測試中保持穩定
• 詢問供應商的檢驗方法與缺陷率目標

在批准批量生產之前，始終在您的實際SMT生產線上測試至少一個捲盤。這是在下達更大訂單之前識別潛在問題的最快方法。

如果您的元件具有特殊形狀、不尋常厚度或嚴格的尺寸公差，使用客製化壓紋載帶通常是最安全的選擇。客製化口袋可減少移動並提高取放精度。

哪些元件最需要高品質載帶？

並非每個元件都需要相同水平的載帶性能。小型、精緻或高價值零件通常需要更嚴格的控制。

Component Type	Why High Quality Carrier Tape Matters
IC / 晶片	對靜電敏感且需要精確定位
連接器	不規則形狀容易傾斜或卡住
LED	對壓力、振動和移動敏感
精密感測器	在運輸過程中容易損壞
細間距元件	需要高度準確的取放對齊

IC和晶片是最具挑戰性的應用之一，因為它們既脆弱又對ESD敏感。連接器通常需要客製化口袋形狀，因為其幾何形狀不規則。

對於許多這些應用，壓紋載帶比標準平面膠帶提供更好的口袋精度和更可靠的固定。

一般來說，元件越昂貴或精緻，載帶品質就越重要。

如何選擇合適的高品質載帶供應商

僅根據價格選擇載帶供應商通常會在後期產生更多成本。

低成本供應商最初可能提供更便宜的膠帶，但如果膠帶導致生產延遲或元件損壞，總成本會變得更高。

相反，應根據以下因素選擇供應商：

• 類似元件的生產經驗
• 客製化口袋設計能力
• ESD與材料選擇的理解
• 提供圖面與測試樣品的能力
• 穩定的品質控制流程
• 快速回應與工程支援
• 支援原型與大量生產的能力

詢問載帶供應商的問題

在下訂單之前，詢問供應商：

• 是否生產過類似元件的載帶？
• 能否提供尺寸圖面與樣品捲盤？
• 推薦哪種材料？原因為何？
• 使用何種檢驗流程？
• 能否保證批次間一致性？
• 哪種覆蓋膠帶與此載帶相容？
• 樣品與生產交期多快？

經驗豐富的供應商應清晰自信地回答這些問題。

如果您的元件具有複雜形狀或嚴格公差，與客製化載帶製造商合作可以降低風險、提高送料器性能並縮短開發時間。

常見問題

結論

高品質載帶不僅僅是包裝材料。它是SMT生產可靠性的關鍵部分。

正確的載帶保護有價值的元件、提高送料穩定性、減少機器停機時間並降低整體生產成本。評估載帶時，應關注材料穩定性、口袋精度、剝離力、ESD防護和批次一致性，而不是僅根據價格選擇。

如果您遇到送料問題、元件損壞或捲盤品質不一致，可能是時候檢視您當前的包裝方法了。

需要幫助為您的元件選擇合適的載帶嗎？發送您的元件圖紙或樣品，我們的工程團隊可以為您的應用推薦最合適的載帶結構、材料和覆蓋膠帶組合。
