載帶用上帶寬度匹配指南：如何選擇適合的寬度以實現穩定密封與SMT送料

選擇合適的上帶寬度看似是包裝細節，但卻直接影響密封穩定性、剝離力、元件保護及SMT送料可靠性。對於SMT包裝採購人員、電子元件供應商、代理商及OEM品管團隊而言，上帶絕不應被視為獨立於載帶的材料，而是完整捲帶包裝系統的一部分。

合適的上帶寬度必須與載帶寬度、口袋設計、元件尺寸、密封區域及捲盤要求相匹配。若寬度過窄，密封區域可能不夠穩定；若過寬，則可能影響剝離性能或送料器運作。因此，採購人員應根據實際的載帶設計來確認上帶寬度，而非僅依一般尺寸標籤選擇。

Jiushuo提供上帶、載帶、壓紋載帶及捲盤的完整匹配，協助買家為電子元件打造更可靠的捲帶包裝解決方案。

為什麼上帶寬度在捲帶包裝中至關重要

上帶用於密封載帶口袋內的元件。在儲存、運輸及SMT組裝過程中，它有助於保持元件定位，防止其脫落、移位或遭受操作損傷。

然而，上帶不僅是覆蓋口袋開口。它必須在載帶口袋兩側均勻密封，同時在SMT送料時允許順暢剝離。良好的寬度匹配可支援一致的剝離力、穩定的密封及可靠的機器運作。

如果上帶寬度不合適，包裝初期看似可接受，但後續可能出現問題。例如，帶材可能在捲繞時翹起、在送料器中剝離不均，或無法在運輸過程中牢固固定元件。這些問題可能導致缺件、元件傾斜、送料中斷及品質客訴。

對採購人員而言，關鍵點很簡單：上帶寬度應同時支援保護與製程可靠性。不應僅因其「看起來夠寬」能覆蓋口袋而選擇。

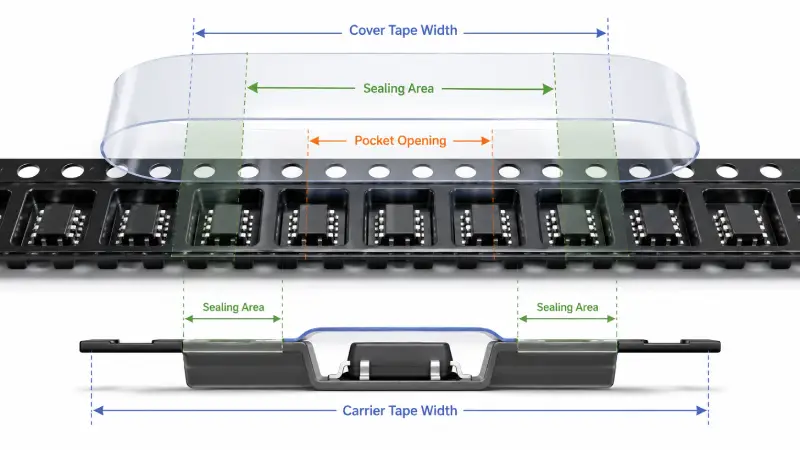

上帶寬度與載帶寬度的關係

載帶寬度為整個包裝設計提供基礎結構。常見的載帶寬度包括用於小型被動元件的窄帶、用於IC及連接器的中寬帶，以及用於較大或較高元件的寬帶。但載帶寬度本身並不能完全決定正確的上帶寬度。

實際匹配取決於多項細節：口袋開口尺寸、口袋深度、元件高度、口袋佈局、邊緣距離及可用密封通道。密封區域必須夠寬，以在口袋兩側形成穩定結合，同時避免干擾鏈輪孔、帶邊或送料器剝離。

這對於壓紋載帶尤為重要，因為口袋深度和元件外型變化較大。高元件可能需要足夠的上帶間隙，而精密元件則可能需要仔細的口袋支撐與穩定密封以防止移動。

採購人員應避免假設同一種上帶寬度可適用於所有相同名義寬度的載帶。兩條載帶可能總寬度相同，但口袋設計和密封要求卻差異甚大。

載帶寬度與上帶匹配考量要點

下表提供實務匹配考量給採購人員參考。這並非通用工程規則，而是評估上帶寬度時應與載帶結構一同檢視的有用清單。

Carrier Tape Width / Type	Cover Tape Matching Consideration	Buyer Checkpoint
窄載帶	需精確對位及穩定的側邊密封	確認口袋開口、帶邊距離及可用密封通道
中寬載帶	常用於被動元件、小型IC、感測器及連接器	檢查剝離力一致性及搬運時的元件保持性
寬載帶	常用於較大、較寬或較高的元件	確認足夠的密封區域，且不影響剝離或捲繞
深口袋壓紋載帶	上帶必須密封牢固，但不壓迫或限制元件	檢查口袋深度、元件高度及上帶間隙
客製載帶	上帶寬度應在設計階段確認	要求將載帶、上帶及捲盤作為一組包裝套件進行匹配

此表格說明為何應透過實際包裝設計評估載帶用蓋帶寬度。正確的寬度取決於載帶、口袋、元件、封合區域及捲盤如何共同運作。

對於標準元件，現有的匹配經驗可能有助於加快選型。對於客製化元件、不規則形狀、較高零件或敏感表面，更安全的做法是在量產前根據元件圖紙和載帶樣品確認蓋帶寬度。

封合區域、剝離力與元件保護應一併考量

可靠的載帶蓋帶匹配決策應平衡三大因素：封合區域、剝離力與元件保護。

封合區域是載帶上蓋帶與表面結合的部分。若封合區域過小或不均勻，蓋帶可能意外翹起或剝離。若封合區域過於強烈或位置不當，剝離力可能在SMT供料時變得不穩定。

剝離力很重要，因為蓋帶必須在餵料器中順暢開啟。若剝離力太弱，蓋帶可能在供料前提前分離；若太強，餵料器可能產生拉扯阻力、剝離不均或元件擾動。買家的目標不是最大附著力，而是可控且可重複的剝離。

元件保護也取決於口袋與蓋帶的關係。口袋應正確容納元件，而蓋帶有助於將其保持於口袋內。良好的匹配可降低元件移動、翻轉或接觸損壞的風險。

因此蓋帶寬度不應單獨選擇。買家務必檢查蓋帶如何與載帶、元件口袋及捲盤繞捲條件搭配運作。

蓋帶寬度錯誤導致的常見問題

不正確的蓋帶寬度可能造成多種包裝與SMT製程問題。有些問題在封合時出現，有些則在儲存、運輸或機器供料時才浮現。

常見問題包括：

• 繞捲、儲存或運輸時蓋帶翹起
• 口袋左右兩側封合不均
• SMT供料時剝離力不穩定
• 元件在口袋內位移
• 蓋帶剝離時元件跳動、傾斜或翻轉
• 蓋帶干擾餵料器剝離
• 搬運時元件保護效果降低
• 各生產批次的包裝品質不一致
• 自動化組裝時缺件風險增加

這些問題常被歸咎於蓋帶材料本身，但根本原因可能是蓋帶寬度、載帶寬度、口袋設計與封合條件之間匹配不良。例如，同一蓋帶在一種載帶上表現良好，但在另一種載帶上卻失效，因為封合軌道或口袋佈局不同。

對品質與採購團隊而言，這意味著蓋帶選型應與完整的捲帶包裝結構一併檢討。材料選型階段的小小不匹配，可能在SMT生產時造成更大的成本。

訂購蓋帶前應確認的事項

在訂購蓋帶前，買家應確認的不僅是蓋帶寬度。完整的審查有助於降低包裝材料不匹配與非預期生產問題的風險。

需確認的重要細節包括：

• 載帶寬度
• 載帶材質
• 口袋長度、寬度與深度
• 元件尺寸與高度
• 元件重量與敏感度
• 口袋開口與可用封合區域
• 所需的剝離力範圍
• 蓋帶材料類型
• 熱封或感壓封合需求
• SMT餵料器相容性
• 捲盤尺寸與繞捲方向
• 每捲數量
• 儲存與運輸條件
• 批量包裝前的樣品測試需求

若買家已有載帶圖紙、元件圖紙或樣品，應在確認蓋帶前提供給供應商。對於客製化載帶，建議在設計階段即確認蓋帶，而非在載帶已生產完成後。

九碩可協助買家一併檢討元件尺寸、載帶結構、蓋帶寬度與捲盤需求。這有助於避免捲帶包裝中的常見問題：採購自不同來源的材料彼此不相容。

為何買家應一併匹配載帶、蓋帶與捲盤

捲帶包裝是一個系統。載帶容納元件，蓋帶封合保護，捲盤支援繞捲、儲存、運送與SMT供料。若選用一種材料而未考慮其他材料，最終的包裝效能可能受到影響。

例如，即使蓋帶寬度合適，如果捲盤捲繞張力不穩定，仍可能引發問題。即使載帶設計良好，如果蓋帶剝離力不一致，仍可能造成送料問題。品質良好的捲盤無法解決因口袋配合不良或封合不牢所引起的問題。

因此，買家應考慮整體包裝匹配，而非未經技術審查便分別訂購載帶、蓋帶和捲盤。對電子元件供應商與經銷商而言，此方法有助於提升交貨品質，並減少組裝過程中的客戶投訴。

九碩提供蓋帶、載帶、壓紋載帶及捲盤匹配支援，滿足不同電子元件包裝需求。透過全面審查所有材料，買家可獲得更穩定的封合、更佳的元件保護，以及更順暢的SMT送料。

蓋帶寬度匹配的實用採購建議

評估蓋帶寬度時，買家可遵循幾項實用原則，無需依賴固定的通用公式。

首先，檢查蓋帶能否在口袋兩側提供穩定封合。蓋帶不僅需覆蓋元件區域，還需與載帶表面形成可靠接觸。

其次，審查口袋佈局。若口袋靠近蓋帶邊緣或鏈輪區域，可能導致封合空間受限。此時，蓋帶寬度與對位精度更為關鍵。

第三，考量元件高度。較高的元件可能需要更深的口袋及足夠的蓋帶間隙。蓋帶不應壓迫元件，以免影響外觀、功能或送料。

第四，確認剝離性能。封合良好但剝離不佳的蓋帶仍可能造成SMT問題。穩定的剝離力是可靠包裝的關鍵要素。

最後，當元件為新型、客製、高價值、易碎或形狀特殊時，應要求樣品確認。少量試產有助於在量產前發現封合或送料問題。

需要協助匹配蓋帶寬度與載帶嗎？

若您不確定何種蓋帶寬度適合您的載帶，九碩可在生產前協助審查您的包裝需求。

請提供您的元件圖紙、載帶寬度、口袋尺寸、元件高度、捲盤需求及SMT送料要求。九碩可支援載帶、壓紋載帶、蓋帶及捲盤的完整帶裝與捲盤包裝解決方案匹配。

對SMT包裝買家、電子元件供應商、經銷商及OEM品質團隊而言，正確的蓋帶匹配決策有助於提升封合穩定性、降低搬運風險，並支援更可靠的自動化組裝。
