非標準元件的自動化捲帶包裝

自動化捲帶包裝廣泛用於電子元件的儲存、運輸及取放組裝。然而，許多連接器、感測器、繼電器、保險絲、精密金屬零件及特殊IC封裝並不適合標準的承載帶凹槽。

不規則元件可能過高、不對稱、易碎或難以定位。它也可能包含裸露的引腳、感測面、端子、卡扣或其他需要額外保護的特徵。在這些情況下，僅選擇尺寸足夠的承載帶是不夠的。

可靠的捲帶包裝取決於元件與正確凹槽結構、承載帶材料、上蓋帶、捲盤及封合條件的匹配。目標不僅是將元件放入凹槽，還要維持其方向、保護敏感區域、控制移動，並支援穩定的自動化送料。

哪些非標準元件可能需要客製化捲帶包裝？

非標準元件不一定是非常大的元件。這個術語也可指具有不規則幾何形狀、重量分佈不均、表面易碎或嚴格方向要求的零件。

常見需要額外包裝評估的元件包括：

• 具有裸露引腳、卡扣、夾子或不均勻外殼的連接器
• 具有敏感窗口、薄膜或感測面的感測器
• 具有不常見封裝尺寸或脆弱端子的IC
• 具有高大本體及不均勻重心的繼電器
• 圓柱形、矩形或不規則形狀的保險絲
• 精密沖壓、成型、陶瓷、光學或金屬零件
• 以有限或客製化設計生產的應用特定元件

即使兩個元件整體尺寸相似，在承載帶凹槽內的行為也可能不同。一個可能保持穩定，而另一個因形狀或重量分佈而旋轉、傾斜或接觸上蓋帶。

因此，不規則元件的捲帶包裝應根據實際元件進行評估，而不僅是從尺寸表中選擇。

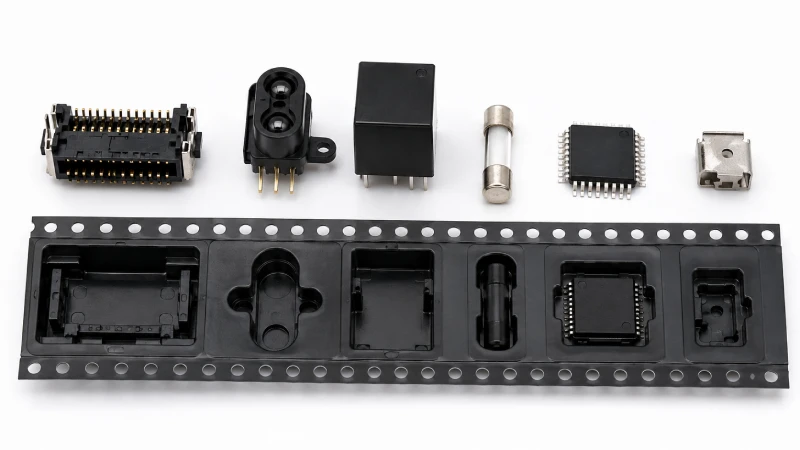

不規則元件的常見包裝挑戰

非標準元件會產生在簡單尺寸檢查時可能不明顯的包裝風險。元件可能放入凹槽，但在捲繞、運輸或送料過程中仍會過度移動。

最常見的顧慮包括凹槽配合、元件方向、頂部間隙、敏感區域保護、封合一致性及捲盤相容性。

Non-Standard Component Challenge	Packaging Risk	Practical Packaging Solution
不規則或非對稱形狀	旋轉或方向不一致	使用能支撐穩定參考面的凹槽
元件高度過大	接觸上蓋帶或封合不完全	增加凹槽深度並確認合適的頂部間隙
裸露的引腳、導線或端子	彎曲、刮傷或壓力損壞	在敏感特徵周圍建立保護區域
凹槽配合鬆動	運輸及送料過程中過度移動	調整凹槽尺寸及允許移動量
凹槽配合過緊	裝載困難或元件損壞	根據實際公差加入適當間隙
重量分佈不均	傾斜或不穩定定位	將凹槽支撐定位在元件的穩定區域周圍
嚴格的方向要求	向組裝機呈現錯誤方向	加入方向特徵並定義一致的裝載方向
錯誤的材料組合	上蓋帶剝離、捲盤變形或送料不穩定	將承載帶、上蓋帶及捲盤匹配為一個包裝系統

成功的包裝解決方案必須平衡保護與可存取性。凹槽需要有足夠間隙供裝載與卸載，但不能有太多空間讓元件在腔體內旋轉或彈跳。

為什麼標準承載帶可能不適用

標準承載帶適用於許多常見封裝，尤其是當元件尺寸、形狀及方向符合現有凹槽規格時。然而，對於不規則元件，即使零件看似可放入，標準凹槽也可能產生問題。

標準凹槽可能對高大的繼電器或連接器來說太淺。它可能為狹窄的感測器提供過多的側向間隙，導致零件旋轉。它也可能對端子、光學窗口或脆弱表面施加壓力。

其他限制包括帶寬不足、凹槽間距不合適，以及方向不符合所需的取用方向。

最重要的是，物理配合不一定代表包裝適用性。一個元件在目視檢查時可放入標準凹槽，但在上蓋帶封合、捲盤捲繞、運輸或自動化送料過程中可能變得不穩定。

當標準選項無法提供精確定位與充分保護時，應評估使用客製化載帶。客製化可根據實際元件及其處理需求，開發適當的凹槽尺寸與支撐區域。

如何開發匹配的捲帶包裝解決方案

非標準元件的包裝開發應從元件本身開始，再延伸至完整的捲帶系統。

1. 審視元件外形與敏感區域

第一步是審視元件的整體長、寬、高、公差、突出部、端子及易損表面。

同時需辨識哪些區域可安全接觸載帶凹槽。塑膠外殼可容忍受控的支撐，但感測窗口、鍍層接點、細導線或拋光表面可能需要無接觸區域。

實體樣品特別有幫助，因為圖面可能無法完整顯示重量分布、表面敏感度或元件的自然放置方式。

2. 定義所需方向

自動化生產通常要求每個元件以相同方向呈現。

對於連接器，可能涉及引腳方向或卡扣位置。對於感測器和IC，極性、第一腳位置或功能表面可能決定裝載方向。繼電器和保險絲也可能需要特定的取放方向。

凹槽應有助於在裝載、封合、捲繞、運輸及供料過程中維持此方向。

3. 評估凹槽配合度與移動量

凹槽必須支撐元件，但不可擠壓或允許不受控的移動。

若凹槽過緊，元件可能難以裝載或取出。緊密接觸也可能損壞端子、塗層或敏感表面。若凹槽過鬆，元件可能會傾斜、旋轉或垂直移動。

良好的客製化壓花載帶設計會利用適當的支撐點與間隙來控制元件，而非僅以大型空腔包覆。

設計也應考慮元件的實際尺寸公差。僅以名義尺寸開發凹槽，可能在正常生產批次的元件尺寸略有變異時產生問題。

4. 匹配載帶與蓋帶

載帶與蓋帶必須協同作用。若蓋帶無法穩定密封，僅靠凹槽配合無法防止元件脫離凹槽。

所選的蓋帶應針對載帶材質與預期製程提供適當的密封與剝離性能。必須在運輸過程中保留元件，同時在自動供料時提供可預測的開啟。

頂部間隙對高形狀或不規則零件尤為重要。元件不應持續壓迫蓋帶，否則可能影響密封、損傷敏感區域或導致剝離行為不一致。

導電、抗靜電或其他ESD相關要求也應根據被封裝元件的敏感度加以確認。

5. 匹配捲盤與捲繞需求

捲盤必須與載帶寬度、包裝數量及預期處理流程相容。

不合適的捲盤可能導致橫向移動、捲繞不良、載帶變形或供料問題。捲盤直徑與輪轂尺寸也會影響捲繞緊度，這對深凹槽載帶及高形狀元件尤其重要。

選擇正確的塑膠捲盤有助於在儲存與運輸過程中保護載帶，同時確保在客戶生產線上順暢解繞。

6. 量產前驗證

在量產前，應盡可能使用實際元件評估所提出的包裝組合。

典型檢查項目包括：

• 元件裝載與取出
• 方向一致性
• 凹槽內移動量
• 蓋帶下方間隙
• 蓋帶密封與剝離
• 捲繞與解繞性能
• 搬運與運輸過程中的保護
• 與預期供料程序的相容性

驗證可降低在完成大量生產後才發現包裝問題的風險。

影響自動供料穩定性的關鍵因素

穩定的供料不僅取決於凹槽形狀。載帶、蓋帶、捲盤、元件裝載及包裝製程必須一致協作。

重要因素包括：

• 一致的凹槽間距與載帶尺寸
• 每個凹槽中的正確方向
• 受控的橫向與垂直移動
• 足夠的凹槽深度與頂部間隙
• 穩定的蓋帶密封
• 可預測的蓋帶剝離性能
• 正確的捲帶寬度和輪轂尺寸
• 適當的引導帶和尾段
• 運輸過程中防止凹槽變形
• 為敏感電子及精密元件提供潔淨包裝

客製凹槽可能正確固定元件，但若封裝帶翹起、捲帶未能正確引導、或繞捲時元件移位，仍可能出現送料問題。

因此，買方應評估完整的編帶與捲盤包裝方案，而非各自獨立採購材料而不檢查相容性。

何時建議使用客製壓紋載帶？

當現有標準凹槽無法提供可靠的定位、保護或送料性能時，應考慮使用客製壓紋載帶。

典型情況包括：

• 元件無法平放於標準凹槽中。
• 元件因不對稱形狀而旋轉或傾斜。
• 引腳、端子、窗口或功能面需要保護。
• 元件異常高、寬、重或不平衡。
• 標準凹槽允許過多的垂直或橫向移動。
• 元件接觸封裝帶。
• 無法維持所需的方向。
• 買方正從托盤、管裝或散裝包裝轉換為自動化編帶與捲盤。
• 現有包裝造成取放、封合或送料問題。
• 新開發的元件需要可量產的包裝。

然而，客製化不應僅基於不規則外觀。包裝方法必須根據元件的尺寸、公差、靈敏度、重量、方向、預估產量及後續處理需求進行評估。

並非每個非標準元件都需要相同的載帶結構，也不應假定一種凹槽設計適用於整個元件系列而未經驗證。

買方應提供哪些資料供包裝評估

提供完整的元件資訊有助於減少修改次數，並使包裝供應商能提出更實用的建議。

買方應提供：

• 標示長度、寬度、高度及公差的尺寸圖
• 如有，3D檔案
• 從頂部、底部和側面拍攝的清晰照片
• 供密合度評估的實體樣品
• 所需的裝載與取放方向
• 易損或禁止接觸區域的標示
• 元件材質與近似重量
• 引腳、導線、端子、卡扣或突出物的細節
• 所需載帶寬度或間距（若已指定）
• 每捲預計數量
• 偏好的捲盤直徑
• 導電或抗靜電要求
• 若已知，封裝帶或剝離力要求
• 預期的送料流程資訊
• 現有包裝樣品及當前問題的描述

如有樣品，最好提供正常生產的零件，而非僅有理想的原型。這可讓評估考慮到實際的元件變異。

久爍對非標準元件包裝的支援

久爍提供客製壓紋載帶開發服務，適用於連接器、感測器、IC、繼電器、保險絲及其他無法可靠包裝於標準凹槽的精密元件。

評估範圍可涵蓋元件方向、凹槽密合度、敏感區域保護、載帶材料、封裝帶相容性、捲盤尺寸及包裝需求。

久爍不將載帶、封裝帶和捲盤視為獨立產品，而是協助將其匹配為完整的包裝材料組合。這有助於買方減少與封合、繞捲、儲存、運輸及送料相關的相容性問題。

樣品評估及包裝驗證亦可在大批量生產前進行。最終建議將取決於元件幾何形狀、尺寸公差、表面靈敏度、包裝數量、ESD要求及預期生產流程。

申請編帶與捲盤包裝評估

需要為不規則元件提供自動化編帶與捲盤包裝嗎？

請將元件圖紙、照片、所需方向、預估包裝數量及實體樣品（如有）提供給久爍。

我們的團隊可評估現有載帶是否適用，或是否需要客製壓紋載帶、匹配的封裝帶及相容的捲盤。
