Carrier Tape cho Module Nguồn | Băng Đúc Tùy Chỉnh cho Đóng Gói Linh Kiện Điện Tử Công Suất

Các module nguồn và linh kiện điện tử công suất lớn hơn thường yêu cầu đóng gói cẩn thận hơn so với các linh kiện SMT tiêu chuẩn nhỏ. Các linh kiện này có thể có kích thước thân lớn hơn, chiều cao cao hơn, trọng lượng nặng hơn, đầu nối hở hoặc hình dạng bất thường khiến bao bì thông thường kém tin cậy. Đối với các nhà cung cấp điện tử công suất, nhà phân phối linh kiện bán dẫn, đội ngũ mua hàng OEM và đội ngũ đóng gói SMT, mục tiêu không chỉ là đặt linh kiện vào túi (pocket) mà còn giữ cho nó ổn định, được bảo vệ và sẵn sàng cho các xử lý hạ nguồn trơn tru.

Một carrier tape được thiết kế tốt giúp giảm chuyển động trong quá trình đóng gói, lưu trữ, vận chuyển và cấp liệu tự động. Đối với module nguồn, điều này thường có nghĩa là túi sâu hơn, hỗ trợ túi chắc chắn hơn, niêm phong băng phủ phù hợp và ghép cuộn đúng cách. Jiushuo cung cấp các giải pháp carrier tape tùy chỉnh cho các linh kiện điện tử khác nhau, bao gồm các linh kiện công suất lớn hơn yêu cầu hỗ trợ đóng gói băng và cuộn ổn định và thực tế hơn. Bạn có thể tìm hiểu thêm về các giải pháp carrier tape đầy đủ của Jiushuo cho đóng gói linh kiện điện tử.

Tại Sao Module Nguồn Cần Carrier Tape Được Thiết Kế Cẩn Thận

Module nguồn khác với nhiều linh kiện gắn bề mặt tiêu chuẩn. Chúng thường lớn hơn, dày hơn và nặng hơn. Một số linh kiện công suất cũng có chân dẫn, đầu nối, bề mặt kim loại hoặc cấu trúc nhô lên cần được bảo vệ trong quá trình xử lý. Nếu túi carrier tape quá nông, quá lỏng hoặc không được tạo hình đúng, linh kiện có thể bị nghiêng, di chuyển trong túi hoặc ép vào băng phủ.

Đối với người mua, những vấn đề này có thể tạo ra rủi ro đóng gói thực tế. Linh kiện có thể đến nơi với vết xước, chân dẫn bị cong, định hướng không ổn định hoặc hiệu suất cấp liệu không nhất quán. Ngay cả khi bản thân linh kiện đạt tiêu chuẩn điện, bao bì kém vẫn có thể gây gián đoạn sản xuất hoặc phát sinh công việc kiểm tra bổ sung.

Đây là lý do tại sao carrier tape cho module nguồn nên được thiết kế dựa trên hình dạng thực tế, chiều cao, trọng lượng và yêu cầu cấp liệu của linh kiện. Băng phải cung cấp đủ không gian cho linh kiện, đủ hỗ trợ để ngăn chuyển động không cần thiết và đủ nhất quán để hoạt động với băng phủ, cuộn và thiết bị xử lý tự động.

Các Linh Kiện Công Suất Phổ Biến Được Đóng Gói Trong Carrier Tape

Carrier tape có thể được sử dụng cho nhiều loại linh kiện điện tử công suất lớn hơn khi kích thước linh kiện và phương pháp cấp liệu phù hợp. Các ví dụ phổ biến bao gồm module nguồn, gói bán dẫn công suất, linh kiện liên quan đến MOSFET, linh kiện liên quan đến IGBT, bộ chỉnh lưu, module cầu, cuộn cảm công suất lớn hơn và các linh kiện điều khiển công suất khác được sử dụng trong các ứng dụng công nghiệp, ô tô, năng lượng và điện tử.

Trong nhiều dự án, thách thức đóng gói không liên quan đến hiệu suất điện chi tiết của linh kiện. Thay vào đó, mối quan tâm chính là đóng gói vật lý. Người mua cần biết liệu linh kiện có thể ngồi an toàn trong túi hay không, khu vực đầu nối có thể được bảo vệ hay không, băng phủ có thể niêm phong đúng cách hay không và toàn bộ gói băng và cuộn có hỗ trợ lưu trữ, vận chuyển và cấp liệu hay không.

Đối với các linh kiện lớn hơn hoặc nhạy cảm hơn, Jiushuo có thể xem xét bản vẽ, mẫu, kích thước và yêu cầu đóng gói trước khi đề xuất giải pháp carrier tape module nguồn phù hợp.

Thách Thức Đóng Gói Linh Kiện Công Suất và Giải Pháp Carrier Tape

Packaging Challenge	Why It Matters for Power Components	Carrier Tape Solution
Kích thước linh kiện lớn hơn	Các túi tiêu chuẩn có thể không cung cấp đủ không gian hoặc hỗ trợ	Kích thước túi tùy chỉnh dựa trên kích thước thực tế của linh kiện
Trọng lượng linh kiện nặng hơn	Linh kiện có thể dịch chuyển, nghiêng hoặc ép vào băng phủ	Cấu trúc túi chắc chắn hơn và lựa chọn vật liệu băng phù hợp
Chiều cao linh kiện lớn hơn	Túi nông có thể tạo tiếp xúc với băng phủ	Túi đúc sâu hơn để có khoảng hở linh kiện tốt hơn
Đầu nối hoặc chân dẫn hở	Chuyển động có thể gây cong, xước hoặc biến dạng	Thiết kế túi hỗ trợ thân linh kiện đồng thời giảm ứng suất đầu nối
Hình dạng gói không đều	Lắp lỏng có thể ảnh hưởng đến định hướng và độ ổn định cấp liệu	Thiết kế túi đúc phù hợp với hình dạng
Rung động vận chuyển	Linh kiện có thể di chuyển trong quá trình vận chuyển hoặc xử lý	Lắp túi ổn định, ghép băng phủ phù hợp và hỗ trợ cuộn
Tính nhất quán cấp liệu	Vị trí không ổn định có thể ảnh hưởng đến việc nhặt hoặc chuyển tự động	Bước túi nhất quán, kiểm soát định hướng và tương thích cuộn
Niêm phong băng phủ	Niêm phong kém có thể gây bao bì lỏng lẻo hoặc khó bóc tách	Băng phủ phù hợp để niêm phong an toàn và bóc tách trơn tru

Bảng này cho thấy tại sao việc đóng gói linh kiện nguồn thường yêu cầu nhiều hơn một băng tải tiêu chuẩn. Một giải pháp thực tế cần xem xét toàn bộ hệ thống đóng gói: túi băng tải, băng phủ, cuộn, điều kiện quấn và quy trình xử lý.

Các Yếu Tố Thiết Kế Chính Cho Băng Tải Module Nguồn

Độ Sâu Túi và Khoảng Hở Linh Kiện

Độ sâu túi là một trong những yếu tố thiết kế quan trọng nhất đối với linh kiện nguồn lớn. Nếu túi quá nông, linh kiện có thể nằm quá cao và gây cản trở việc hàn kín băng phủ. Nếu túi quá sâu mà không có hỗ trợ thích hợp, linh kiện có thể di chuyển hoặc nghiêng bên trong túi.

Đối với module nguồn, túi cần cung cấp đủ khoảng hở cho chiều cao thân, chân và bất kỳ bề mặt nhạy cảm hoặc nhô cao nào. Mục đích là giữ linh kiện an toàn mà không tạo ra điểm áp lực. Jiushuo có thể cung cấp băng tải dập nổi tùy chỉnh khi cần túi sâu hơn hoặc cấu trúc túi đặc biệt.

Sự Vừa Vặn Ổn Định Của Túi

Sự vừa vặn tốt của túi không có nghĩa là linh kiện phải được ép chặt vào túi. Thay vào đó, túi nên hỗ trợ linh kiện ở vị trí ổn định trong khi cho phép đặt và lấy ra dễ dàng. Điều này đặc biệt quan trọng đối với module nguồn có chân, dây dẫn hoặc hình dạng không đồng đều.

Nếu túi quá lỏng, linh kiện có thể xoay hoặc nghiêng. Nếu túi quá chặt, có nguy cơ trầy xước, căng thẳng chân hoặc khó khăn khi nạp. Đối với người mua, túi vừa vặn ổn định giúp cải thiện tính nhất quán của bao bì và giảm nguy cơ xảy ra sự cố trong quá trình kiểm tra, vận chuyển và cấp phôi tự động.

Vật Liệu Băng và Độ Bền Cấu Trúc

Linh kiện lớn hơn và nặng hơn có thể tạo ra nhiều áp lực hơn lên băng tải. Vật liệu băng và cấu trúc túi nên được chọn dựa trên trọng lượng linh kiện, kích thước, số lượng đóng gói và môi trường xử lý. Đối với bao bì điện tử công suất, băng phải duy trì hình dạng túi và hỗ trợ linh kiện trong quá trình quấn và vận chuyển.

Điều này không có nghĩa là mọi linh kiện nguồn đều cần vật liệu dày nhất hoặc mạnh nhất. Giải pháp phù hợp phụ thuộc vào ứng dụng. Jiushuo có thể xem xét chi tiết linh kiện và đề xuất cấu trúc băng tải thực tế cân bằng giữa bảo vệ, ổn định cấp phôi và chi phí đóng gói.

Độ Bền Băng Phủ và Tính Nhất Quán Khi Bóc Tách

Băng phủ cũng quan trọng đối với bao bì module nguồn. Nó phải hàn kín an toàn trên băng tải trong khi cho phép bóc tách trơn tru trong quá trình sử dụng. Nếu băng phủ quá yếu, nó có thể không giữ linh kiện an toàn trong quá trình vận chuyển. Nếu lực bóc quá cao hoặc không nhất quán, nó có thể ảnh hưởng đến việc cấp phôi hoặc xử lý.

Đối với túi dập nổi sâu và linh kiện lớn hơn, việc ghép băng phủ nên được xem xét cùng với thiết kế băng tải. Jiushuo có thể hỗ trợ lựa chọn băng phủ phù hợp để cải thiện độ tin cậy của bao bì và giảm các vấn đề liên quan đến hàn kín.

Ghép Cuộn Nhựa

Linh kiện nguồn có thể yêu cầu băng tải rộng hơn hoặc bao bì cuộn-băng nặng hơn. Trong trường hợp này, cuộn cũng phải phù hợp. Một cuộn yếu hoặc không phù hợp có thể ảnh hưởng đến độ ổn định quấn, bảo vệ vận chuyển hoặc hiệu suất cấp phôi.

Kích thước cuộn, độ bền và khả năng tương thích nên được chọn theo chiều rộng băng, trọng lượng linh kiện, số lượng đóng gói và yêu cầu xử lý của khách hàng. Jiushuo có thể cung cấp cuộn nhựa phù hợp cùng với băng tải và băng phủ để hỗ trợ bao bì cuộn-băng hoàn chỉnh.

Khi Cần Băng Tải Dập Nổi Tùy Chỉnh

Băng tải dập nổi tùy chỉnh thường cần thiết khi túi tiêu chuẩn không thể giữ linh kiện nguồn một cách an toàn. Điều này có thể xảy ra khi linh kiện lớn hơn, dày hơn, nặng hơn hoặc có hình dạng khác với linh kiện SMT tiêu chuẩn. Nó cũng có thể cần thiết khi linh kiện có chân, dây dẫn, vùng nhô cao hoặc bề mặt nhạy cảm yêu cầu khoảng hở hoặc hỗ trợ đặc biệt.

Băng tùy chỉnh thường được khuyến nghị khi linh kiện dịch chuyển bên trong túi, nghiêng trong quá trình xử lý, ép vào băng phủ hoặc có hướng không ổn định trong quá trình cấp phôi. Nó cũng hữu ích khi người mua có yêu cầu đóng gói cụ thể về số lượng cuộn, chiều rộng băng, hướng túi hoặc lắp ráp hạ nguồn.

Đối với các nhà cung cấp điện tử công suất và đội ngũ thu mua OEM, lợi ích của băng tải dập nổi tùy chỉnh là giảm rủi ro thực tế. Thay vì ép linh kiện vào túi tiêu chuẩn không phù hợp, bao bì có thể được thiết kế xung quanh linh kiện thực tế. Băng tải dập nổi của Jiushuo có thể được tùy chỉnh dựa trên bản vẽ, mẫu, kích thước linh kiện và yêu cầu đóng gói.

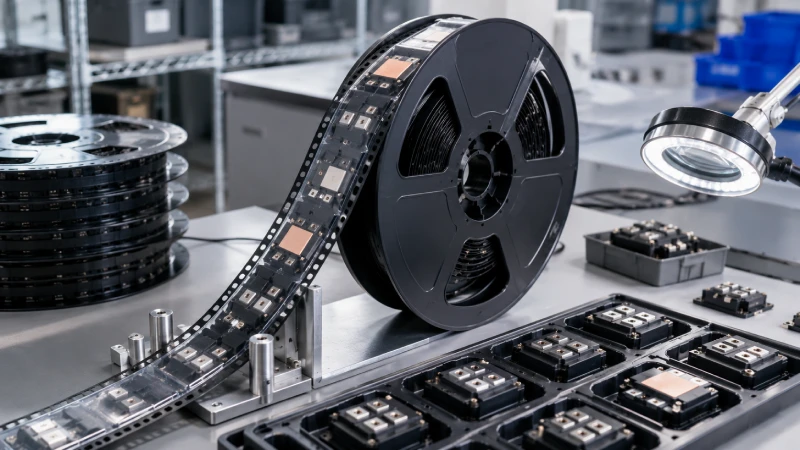

Hỗ trợ Băng tải và Đóng gói Cuộn-Băng của Jiushuo

Jiushuo hỗ trợ phát triển băng tải tùy chỉnh cho các linh kiện điện tử yêu cầu đóng gói ổn định, bảo vệ và sẵn sàng cho sản xuất. Đối với các mô-đun nguồn và linh kiện điện tử công suất lớn hơn, Jiushuo có thể giúp đánh giá kích thước, chiều cao, trọng lượng, hướng và các vấn đề đóng gói đặc biệt trước khi thiết kế túi băng tải.

Quy trình có thể bao gồm xem xét mẫu, xác nhận bản vẽ, thiết kế túi, lựa chọn vật liệu băng tải, ghép nối băng phủ, ghép nối cuộn nhựa và hỗ trợ đóng gói băng và cuộn. Điều này cho phép người mua có được giải pháp đóng gói hoàn chỉnh hơn thay vì mua các vật liệu riêng lẻ mà không có sự ghép nối phù hợp.

Đối với các nhà sản xuất linh kiện và nhà phân phối, Jiushuo có thể hỗ trợ các dự án đóng gói khi linh kiện cần được cung cấp ở định dạng băng và cuộn để dễ dàng xử lý, lưu trữ hoặc lắp ráp tự động. Đối với các nhóm đóng gói OEM và SMT, Jiushuo có thể giúp cải thiện tính nhất quán của bao bì bằng cách cung cấp các tùy chọn băng tải, băng phủ và cuộn phù hợp với linh kiện thực tế và yêu cầu quy trình.

Nếu dự án của bạn cần nhiều hơn bao bì tiêu chuẩn, Jiushuo có thể giúp phát triển một giải pháp thực tế với sự hỗ trợ từ băng tải, băng tải dập nổi, băng phủ và cuộn nhựa.

Cách Chọn Băng Tải Cho Linh Kiện Công Suất

Việc chọn băng tải cho linh kiện công suất nên bắt đầu từ chính linh kiện đó. Người mua nên chuẩn bị bản vẽ, bảng thông số kỹ thuật hoặc mẫu vật lý bất cứ khi nào có thể. Các chi tiết quan trọng bao gồm tổng chiều dài, chiều rộng, chiều cao, trọng lượng, cấu trúc đầu nối, bề mặt nhạy cảm và hướng yêu cầu.

Bước tiếp theo là xác nhận phương pháp đóng gói. Điều này bao gồm chiều rộng băng, hướng túi, độ sâu túi, bước, kích thước cuộn, loại băng phủ, số lượng đóng gói mỗi cuộn và bất kỳ yêu cầu đặc biệt nào về lưu trữ hoặc vận chuyển. Nếu linh kiện sẽ được sử dụng trong xử lý tự động, độ ổn định khi cấp liệu cũng cần được kiểm tra trước khi sản xuất hàng loạt.

Một đánh giá đóng gói thực tế có thể giúp tránh các vấn đề phổ biến như túi lỏng lẻo, hàn kín kém, không phù hợp cuộn hoặc định vị linh kiện không ổn định. Đối với các mô-đun nguồn lớn hơn, tốt hơn nên xác nhận các chi tiết này sớm thay vì điều chỉnh bao bì sau khi đã bắt đầu sản xuất hàng loạt.

Cần Băng Tải Tùy Chỉnh Cho Mô-đun Nguồn?

Nếu bạn cần băng tải cho mô-đun nguồn, gói bán dẫn công suất hoặc linh kiện điện tử công suất lớn hơn, Jiushuo có thể giúp xem xét yêu cầu đóng gói của bạn và đề xuất giải pháp phù hợp. Nhóm của chúng tôi có thể hỗ trợ băng tải dập nổi tùy chỉnh, băng phủ ghép nối, cuộn nhựa và đóng gói băng và cuộn cho các dự án linh kiện điện tử khác nhau.

Gửi bản vẽ linh kiện, mẫu, kích thước, trọng lượng, yêu cầu hướng và số lượng đóng gói của bạn để xem xét. Jiushuo có thể giúp bạn phát triển một giải pháp đóng gói thực tế để bảo vệ ổn định, vận chuyển và cấp liệu.

Liên hệ Jiushuo để yêu cầu báo giá băng tải mô-đun nguồn tùy chỉnh.
