Carrier Tape สำหรับเซ็นเซอร์และชิ้นส่วน MEMS | บรรจุภัณฑ์เทปนูนตามสั่ง

เซ็นเซอร์และชิ้นส่วน MEMS มักมีขนาดเล็ก ไวต่อสิ่งแวดล้อม และพึ่งพาตำแหน่งที่ถูกต้องระหว่างการบรรจุภัณฑ์และการประกอบ SMT สำหรับผู้ซื้อ ข้อกังวลหลักไม่เพียงแต่ว่าชิ้นส่วนสามารถบรรจุในเทปและรีลได้หรือไม่ แต่ยังรวมถึงการคงสภาพการป้องกัน ทิศทางที่ถูกต้อง ความสะอาด และความพร้อมสำหรับการหยิบและวางที่ราบรื่นหลังจากการขนส่งและการจัดการ

ช่องที่หลวม ทิศทางที่ไม่ถูกต้อง การสัมผัสพื้นผิว หรือการลอกเทปปิดที่ไม่เสถียรอาจก่อให้เกิดปัญหาการผลิตจริง ชิ้นส่วนอาจเอียงภายในช่อง เคลื่อนที่ระหว่างการม้วนรีล หรือไม่ถูกหยิบอย่างถูกต้องโดยอุปกรณ์อัตโนมัติ สำหรับอุปกรณ์เซ็นเซอร์และ MEMS ที่ไวต่อสิ่งแวดล้อม แม้ปัญหาการบรรจุภัณฑ์เล็กน้อยก็อาจส่งผลต่อประสิทธิภาพการตรวจสอบ ความเสถียรในการประกอบ และความน่าเชื่อถือของการผลิตในลำดับถัดไป

นั่นคือเหตุผลที่การเลือก carrier tape ที่เหมาะสมเป็นการตัดสินใจบรรจุภัณฑ์ที่สำคัญสำหรับผู้ผลิตเซ็นเซอร์ ซัพพลายเออร์ชิ้นส่วน MEMS ผู้ซื้อ OEM อิเล็กทรอนิกส์ และทีมบรรจุภัณฑ์ SMT Jiushuo สนับสนุนการประเมิน carrier tape แบบกำหนดเองตามแบบชิ้นส่วน ตัวอย่าง เอกสารข้อมูล และข้อกำหนดการบรรจุภัณฑ์เฉพาะ เพื่อช่วยให้ผู้ซื้อพบวิธีแก้ปัญหาที่ใช้งานได้จริงก่อนการผลิตจำนวนมาก

ทำไมการบรรจุภัณฑ์เซ็นเซอร์และ MEMS ต้องการการดูแลมากกว่าชิ้นส่วนมาตรฐาน

เซ็นเซอร์และชิ้นส่วน MEMS แตกต่างจากชิ้นส่วนอิเล็กทรอนิกส์พื้นฐานหลายชนิด เนื่องจากความเสี่ยงในการบรรจุภัณฑ์มักเกี่ยวข้องกับความไว ลักษณะทางเรขาคณิต และทิศทาง เซ็นเซอร์บางตัวมีพื้นที่ฟังก์ชันที่เปิดเผย รู พอร์ต เลนส์ หรือพื้นผิวที่บอบบาง ส่วนอื่นๆ อาจมีร่างกายขนาดเล็กแต่มีข้อกำหนดด้านทิศทางที่เข้มงวดสำหรับการวาง SMT

สำหรับชิ้นส่วนเหล่านี้ ช่องเทปต้องทำมากกว่าแค่ยึดชิ้นส่วน มันควรจำกัดการเคลื่อนไหวที่ไม่จำเป็น รองรับชิ้นส่วนที่จุดสัมผัสที่ปลอดภัย ปกป้องพื้นที่ที่บอบบาง และช่วยให้ระบบหยิบและวางจดจำและหยิบชิ้นส่วนได้อย่างสม่ำเสมอ

ตัวอย่างทั่วไปรวมถึงเซ็นเซอร์ความดัน เซ็นเซอร์ตรวจจับการเคลื่อนไหว เซ็นเซอร์แสง ชิ้นส่วนไมโครโฟน มาตรความเร่ง ไจโรสโคป เซ็นเซอร์ความชื้น และอุปกรณ์ MEMS อื่นๆ ชิ้นส่วนเหล่านี้อาจดูเรียบง่ายจากภายนอก แต่ข้อกำหนดในการบรรจุภัณฑ์อาจเข้มงวดกว่าชิ้นส่วนพาสซีฟมาตรฐาน

สำหรับผู้ซื้อ เป้าหมายคือการปฏิบัติจริง: ลดข้อบกพร่องที่เกี่ยวข้องกับการบรรจุภัณฑ์ หลีกเลี่ยงการหยุดชะงักในการป้อน และทำให้แน่ใจว่าชิ้นส่วนมาถึงสายการผลิต SMT ในตำแหน่งที่ถูกต้อง

ปัญหาการบรรจุภัณฑ์ทั่วไปที่ผู้ซื้อควรหลีกเลี่ยง

เมื่อเซ็นเซอร์หรือชิ้นส่วน MEMS ถูกบรรจุในเทปที่ไม่เหมาะสม ปัญหาอาจไม่ปรากฏทันที รีลตัวอย่างอาจดูยอมรับได้ในครั้งแรก แต่ปัญหาอาจเกิดขึ้นระหว่างการขนส่ง การจัดเก็บ การตรวจสอบ หรือการป้อน SMT จริง

ปัญหาทั่วไปประการหนึ่งคือการเคลื่อนที่ของชิ้นส่วนภายในช่อง หากช่องใหญ่เกินไป ชิ้นส่วนอาจหมุน เลื่อน หรือเอียงระหว่างการม้วนรีลและการขนส่ง ซึ่งอาจส่งผลต่อการจดจำด้วยภาพและความแม่นยำในการวาง

อีกปัญหาคือการสัมผัสกับพื้นผิวที่บอบบาง ชิ้นส่วนเซ็นเซอร์บางชนิดมีพอร์ต เลนส์ เมมเบรน หรือพื้นที่ตรวจจับที่ทำงานอยู่ หากช่องรองรับชิ้นส่วนในตำแหน่งที่ผิด อาจสร้างความเสี่ยงในการสัมผัสที่ไม่จำเป็น

การปนเปื้อนก็มีความสำคัญเช่นกัน ฝุ่น อนุภาค หรือสิ่งตกค้างจากการจัดการอาจเป็นข้อกังวลสำหรับเซ็นเซอร์บางประเภท แม้ว่า carrier tape จะไม่สามารถแทนที่การควบคุมการผลิตที่สะอาดได้ แต่การออกแบบบรรจุภัณฑ์ที่เหมาะสมสามารถลดการสัมผัสและการจัดการที่ไม่จำเป็นได้

ประสิทธิภาพของเทปปิดก็มีความสำคัญเช่นกัน หากแรงลอกแรงเกินไปหรือไม่สม่ำเสมอ ชิ้นส่วนขนาดเล็กและน้ำหนักเบาอาจกระเด็น เลื่อน หรือไม่เสถียรระหว่างการป้อน นี่คือเหตุผลที่ควรพิจารณา carrier tape และ cover tape ร่วมกัน ไม่ใช่แยกกัน

ความเสี่ยงในการบรรจุภัณฑ์และข้อควรพิจารณา Carrier Tape ที่แนะนำ

Packaging Risk	Why It Matters for Sensors and MEMS Components	Recommended Carrier Tape Consideration
ชิ้นส่วนเคลื่อนที่ภายในช่อง	อาจทำให้เกิดการหยิบที่เอียง ทิศทางไม่ถูกต้อง หรือการจดจำด้วยภาพล้มเหลว	รูปทรงช่องควรตรงกับตัวชิ้นส่วนโดยมีระยะห่างที่ควบคุมได้
การสัมผัสพื้นผิวที่บอบบาง	อาจส่งผลต่อเลนส์ พอร์ต รู เมมเบรน หรือพื้นที่ฟังก์ชัน	ความลึกของช่องและจุดรองรับควรหลีกเลี่ยงโซนสัมผัสที่บอบบาง
ทิศทางผิด	อาจทำให้เกิดข้อผิดพลาดในการวาง SMT หรือการปฏิเสธการตรวจสอบ	การออกแบบช่องควรรองรับทิศทางของชิ้นส่วนที่สม่ำเสมอ
ความเสี่ยงจากการจัดการไฟฟ้าสถิต	เซ็นเซอร์และ MEMS บางรายการอาจไวต่อ ESD	ใช้ carrier tape กันไฟฟ้าสถิต เมื่อจำเป็น
ฝุ่นหรือการสัมผัสอนุภาค	พื้นผิวที่บอบบางอาจต้องมีการจัดการที่สะอาดกว่าและลดการสัมผัส	เลือกวัสดุและวิธีการบรรจุภัณฑ์ที่เหมาะสมตามข้อกำหนดการจัดการ
การลอกเทปปิดที่ไม่เสถียร	อาจรบกวนชิ้นส่วนขนาดเล็ก น้ำหนักเบา หรือช่องตื้น	จับคู่ carrier tape กับ cover tape ที่เหมาะสมและทดสอบพฤติกรรมการลอก
ความลึกของช่องไม่เหมาะสม	อาจทำให้หลวมเกินไปหรือกดดันชิ้นส่วนโดยไม่จำเป็น	ปรับความลึกของช่องตามความสูงของชิ้นส่วนและข้อกำหนดในการหยิบ

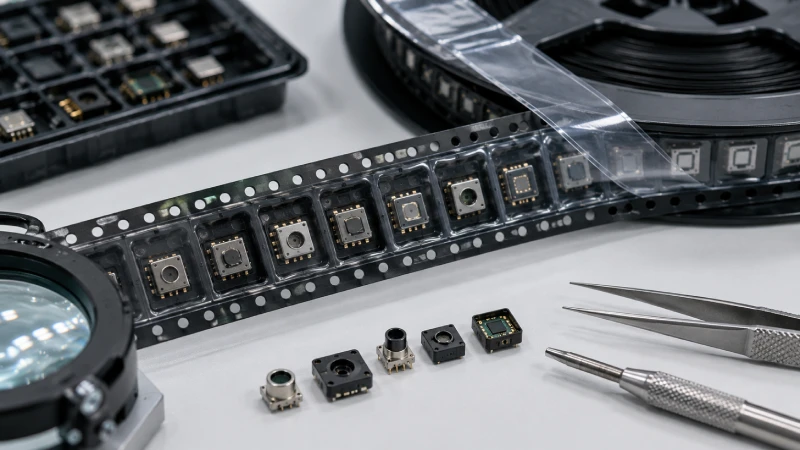

วิธีการที่ Carrier Tape แบบ Embossed ช่วยชิ้นส่วนเซนเซอร์และ MEMS

สำหรับการใช้งานเซนเซอร์และ MEMS หลายประเภท embossed carrier tape มักเป็นที่นิยมเนื่องจากสามารถขึ้นรูปช่องให้เข้ากับรูปร่างของชิ้นส่วนได้ดีกว่า แทนที่จะบังคับชิ้นส่วนให้อยู่ในช่องทั่วไป เทปสามารถออกแบบตามขนาดจริง ความสูง การวางแนว และความเสี่ยงในการจัดการของชิ้นส่วนนั้นๆ

ช่อง embossed ที่ออกแบบมาอย่างดีสามารถช่วยควบคุมวิธีการวางชิ้นส่วนในเทปได้ ซึ่งมีประโยชน์โดยเฉพาะสำหรับชิ้นส่วนที่มีรูปร่างไม่สมมาตร พอร์ต ขั้วต่อ หรือการวางแนวด้านบนที่เฉพาะเจาะจง ช่องยังช่วยลดการเคลื่อนไหวที่มากเกินไปในระหว่างการพันรีลและการขนส่ง

สำหรับบรรจุภัณฑ์เซนเซอร์ที่ไวต่อความเสียหาย ความลึกของช่องเป็นรายละเอียดที่สำคัญ หากช่องตื้นเกินไป ชิ้นส่วนอาจไม่ยึดแน่น หากลึกเกินไปหรือรองรับไม่ดี การหยิบอาจไม่เสถียร ความสมดุลที่ถูกต้องขึ้นอยู่กับตัวชิ้นส่วน ความสูง น้ำหนัก และวิธีการหยิบแบบ SMT

Embossed carrier tape สำหรับเซนเซอร์ยังสามารถรองรับข้อกำหนดในการตรวจสอบได้ เมื่อตำแหน่งของชิ้นส่วนสม่ำเสมอมากขึ้น การตรวจสอบด้วยสายตาและการป้อนอัตโนมัติจะจัดการได้ง่ายขึ้น

Carrier Tape แบบมาตรฐานเทียบกับแบบกำหนดเองสำหรับบรรจุภัณฑ์เซนเซอร์

ไม่ใช่ว่าเซนเซอร์ทุกตัวจะต้องใช้ carrier tape แบบกำหนดเองโดยอัตโนมัติ ในบางกรณี carrier tape มาตรฐานสามารถทำงานได้ดี โดยเฉพาะอย่างยิ่งหากชิ้นส่วนมีรูปร่างสี่เหลี่ยมผืนผ้าธรรมดา ขนาดทั่วไป ความสูงคงที่ และไม่มีพื้นผิวหรือข้อกังวลเรื่องการวางแนวพิเศษ

เทปมาตรฐานอาจเหมาะสมเมื่อชิ้นส่วนไม่เคลื่อนที่ภายในช่อง พื้นที่ตรวจจับไม่สัมผัสกับความเสี่ยง และการทดสอบการป้อน SMT แสดงผลลัพธ์ที่เชื่อถือได้ สำหรับชิ้นส่วนที่มีความเสี่ยงต่ำ อาจเป็นตัวเลือกที่คุ้มค่า

อย่างไรก็ตาม carrier tape แบบกำหนดเองมักเป็นตัวเลือกที่ดีกว่าเมื่อชิ้นส่วนมีรูปทรงที่ไม่สม่ำเสมอ พื้นผิวที่เปราะบาง ข้อกำหนดการวางแนวพิเศษ หรือมีประวัติปัญหาการป้อน นอกจากนี้ยังแนะนำเมื่อชิ้นส่วนมีน้ำหนักเบาและได้รับผลกระทบจากการลอก cover tape ได้ง่าย หรือเมื่อผู้ซื้อกำลังเตรียมการผลิตปริมาณมากและต้องการลดความไม่แน่นอนของบรรจุภัณฑ์ก่อนขยายขนาด

Jiushuo สามารถช่วยผู้ซื้อตรวจสอบว่าเทปมาตรฐานเพียงพอหรือควรใช้ embossed carrier tape แบบกำหนดเองที่เหมาะสมกว่า การประเมินนี้มีประโยชน์โดยเฉพาะเมื่อชิ้นส่วนเป็นของใหม่ เมื่อบรรจุภัณฑ์ที่มีอยู่มีปัญหา หรือเมื่อผู้ซื้อต้องการโซลูชัน tape and reel ที่เชื่อถือได้มากขึ้นสำหรับการส่งออกหรือการจัดหา OEM

ปัจจัยสำคัญที่ต้องตรวจสอบก่อนออกแบบ MEMS Carrier Tape

โซลูชัน MEMS carrier tape ที่ดีควรเริ่มต้นจากตัวชิ้นส่วน ผู้ซื้อไม่ควรระบุเฉพาะขนาดภายนอก แต่ควรชี้แจงว่าพื้นผิวใดที่ไวต่อความเสียหาย ทิศทางที่ชิ้นส่วนควรหันไป และวิธีการที่ชิ้นส่วนจะถูกหยิบในระหว่างการประกอบ SMT

ปัจจัยแรกคือความพอดีของช่อง ชิ้นส่วนไม่ควรถูกบีบ แต่ก็ไม่ควรมีอิสระในการเคลื่อนที่มากเกินไป ระยะห่างที่ควบคุมได้ช่วยรักษาตำแหน่งในขณะที่ยังคงให้หยิบได้อย่างราบรื่น

ปัจจัยที่สองคือตำแหน่งรองรับ สำหรับเซนเซอร์ที่มีช่องเปิด พอร์ต เลนส์ หรือเมมเบรน ช่องควรรองรับชิ้นส่วนในพื้นที่ที่ไม่สร้างความเสี่ยงที่ไม่จำเป็น

ปัจจัยที่สามคือข้อกำหนดของวัสดุ ผู้ซื้อบางรายต้องการบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์หรือนำไฟฟ้าขึ้นอยู่กับความไว ESD ของชิ้นส่วนและข้อกำหนดของลูกค้า สำหรับชิ้นส่วนที่ไวต่อ ESD anti-static carrier tape สำหรับชิ้นส่วน MEMS อาจได้รับการแนะนำ

ปัจจัยที่สี่คือการจับคู่ cover tape แม้ว่าช่อง carrier tape จะออกแบบมาอย่างดี การจับคู่ cover tape ที่ไม่ดีก็ยังสามารถสร้างปัญหาระหว่างการลอกและการป้อนได้ พฤติกรรมการปิดผนึกและการลอกควรทดสอบกับชิ้นส่วนจริงและสภาวะบรรจุภัณฑ์

รายการตรวจสอบการขอใบเสนอราคาและตัวอย่างที่ใช้งานได้จริงสำหรับผู้ซื้อ

เพื่อประเมิน carrier tape สำหรับเซนเซอร์และชิ้นส่วน MEMS อย่างมีประสิทธิภาพมากขึ้น ผู้ซื้อสามารถเตรียมข้อมูลต่อไปนี้ก่อนขอใบเสนอราคาหรือตัวอย่าง:

• แบบร่างชิ้นส่วนพร้อมขนาดและค่าความคลาดเคลื่อน
• ไฟล์ 3D หากมี
• ตัวอย่างจริงสำหรับทดสอบช่อง
• เอกสารข้อมูลพร้อมหมายเหตุเกี่ยวกับการจัดการ ESD และบรรจุภัณฑ์
• ความสูงและน้ำหนักของชิ้นส่วน
• ความกว้างและระยะพิทช์ของเทปที่ต้องการหากทราบแล้ว
• ทิศทางการวางที่ต้องการภายในช่อง
• ตำแหน่งของพื้นผิวที่ไวต่อความเสียหาย พอร์ต ช่องเปิด หรือเลนส์
• พื้นผิวที่ใช้ในการหยิบ SMT และทิศทางการวาง
• ปัญหาบรรจุภัณฑ์ที่มีอยู่ หากกำลังเปลี่ยนเทปปัจจุบัน
• ปริมาณรีลที่ต้องการหรือปริมาณการคาดการณ์
• ข้อกำหนดของ cover tape หรือความชอบแรงลอก
• มาตรฐานบรรจุภัณฑ์จาก OEM ตัวแทนจำหน่าย หรือลูกค้าปลายทาง

รายการตรวจสอบนี้ช่วยหลีกเลี่ยงการสื่อสารซ้ำซ้อนและช่วยให้ Jiushuo สามารถประเมินการออกแบบช่อง การเลือกวัสดุ ความต้องการเครื่องมือ ความเป็นไปได้ของตัวอย่าง และรายละเอียดการเสนอราคาได้ดีขึ้น

การตรวจสอบและการทดสอบการป้อนก่อนการผลิตจำนวนมาก

สำหรับการบรรจุภัณฑ์เซ็นเซอร์และ MEMS การทดสอบมีความสำคัญก่อนเริ่มผลิตจำนวนมาก การออกแบบที่ดูถูกต้องบนกระดาษยังคงต้องตรวจสอบกับชิ้นส่วนจริงและเงื่อนไขการบรรจุจริง

การทดสอบแรกคือความพอดีของกระเป๋า ควรวางตัวอย่างลงในกระเป๋าเพื่อยืนยันว่าชิ้นส่วนวางตัวถูกต้องโดยไม่มีการเคลื่อนไหวหรือแรงกดมากเกินไป

การทดสอบที่สองคือเสถียรภาพของทิศทาง หลังจากการพัน การจัดการ หรือการสั่นสะเทือนเบา ชิ้นส่วนควรอยู่ในทิศทางที่ถูกต้อง ซึ่งสำคัญเป็นพิเศษสำหรับเซนเซอร์ที่ต้องหยิบจากด้านที่กำหนด

การทดสอบที่สามคือการลอกเทปปิด เทปปิดควรเปิดออกอย่างราบรื่นโดยไม่ดึงชิ้นส่วนออกจากตำแหน่ง ชิ้นส่วน MEMS ที่มีขนาดเล็กและน้ำหนักเบาอาจไวต่อแรงลอกที่ sudden

การทดสอบที่สี่คือการป้อนและหยิบชิ้นส่วน ผู้ซื้อควรยืนยันว่าชิ้นส่วนสามารถรับรู้ หยิบ และวางได้อย่างน่าเชื่อถือระหว่างการทำงาน SMT

การตรวจสอบเหล่านี้ช่วยลดความเสี่ยงของความล่าช้าที่เกี่ยวข้องกับบรรจุภัณฑ์หลังจากเริ่มการผลิตปริมาณมาก

เมื่อใดควรพิจารณาใช้ Anti-Static Carrier Tape

เซ็นเซอร์และ MEMS บางประเภทไวต่อการปล่อยประจุไฟฟ้าสถิต ในกรณีเหล่านี้ การเลือกวัสดุบรรจุภัณฑ์เป็นส่วนหนึ่งของกระบวนการควบคุมความเสี่ยง ผู้ซื้ออาจต้องการบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตหรือนำไฟฟ้าขึ้นอยู่กับประเภทอุปกรณ์ ข้อกำหนดของลูกค้า และสภาพห่วงโซ่อุปทาน

Anti-static carrier tape มักถูกพิจารณาเมื่อชิ้นส่วนมีโครงสร้าง IC เมื่อ OEM ต้องการบรรจุภัณฑ์ที่ปลอดภัยต่อ ESD หรือเมื่อผลิตภัณฑ์จะผ่านหลายขั้นตอนการจัดการ การจัดเก็บ และการขนส่ง

สำหรับผู้ซื้อ ประเด็นสำคัญคือการชี้แจงข้อกำหนด ESD ตั้งแต่เนิ่นๆ ซึ่งจะช่วยให้ซัพพลายเออร์ carrier tape แนะนำตัวเลือกวัสดุที่เหมาะสมแทนการออกแบบบรรจุภัณฑ์ใหม่ในภายหลัง

การทำงานกับ Jiushuo สำหรับโปรเจกต์ Carrier Tape สำหรับเซ็นเซอร์และ MEMS

Jiushuo ให้บริการโซลูชัน carrier tape สำหรับชิ้นส่วนอิเล็กทรอนิกส์ รวมถึงการใช้งานบรรจุภัณฑ์เซ็นเซอร์และ MEMS ที่ละเอียดอ่อน บริษัทสามารถช่วยตรวจสอบแบบ ตัวอย่าง เอกสารข้อมูล และข้อกำหนดบรรจุภัณฑ์เพื่อพิจารณาว่า carrier tape มาตรฐานหรือ custom embossed carrier tape เหมาะสมกว่า

สำหรับผู้ซื้อที่พัฒนาผลิตภัณฑ์เซ็นเซอร์ใหม่ แทนที่บรรจุภัณฑ์ที่มีปัญหา หรือเตรียมการผลิตจำนวนมาก การประเมิน carrier tape ตั้งแต่เนิ่นๆ สามารถช่วยป้องกันความล่าช้าที่ไม่จำเป็น Jiushuo สามารถสนับสนุนการตรวจสอบการออกแบบกระเป๋า การเลือกวัสดุ การทำตัวอย่าง การจับคู่ cover tape และการอภิปรายความเป็นไปได้ของบรรจุภัณฑ์

เป้าหมายไม่ใช่การทำให้บรรจุภัณฑ์ซับซ้อนขึ้น เป้าหมายคือการทำให้ชิ้นส่วนจัดการ ตรวจสอบ จัดส่ง และป้อนเข้าสู่การผลิต SMT ได้ง่ายขึ้นโดยมีความเสี่ยงน้อยลง

ขอประเมิน Custom Carrier Tape

หากคุณกำลังจัดหา carrier tape สำหรับเซ็นเซอร์หรือ MEMS คุณสามารถส่งแบบชิ้นส่วน ตัวอย่าง เอกสารข้อมูล หรือปัญหาบรรจุภัณฑ์ปัจจุบันไปให้ Jiushuo เพื่อตรวจสอบ Jiushuo สามารถช่วยประเมินความพอดีของกระเป๋า วัสดุเทป การควบคุมทิศทาง การจับคู่ cover tape และข้อกำหนดการทำตัวอย่างตามชิ้นส่วนจริงของคุณ

โซลูชันบรรจุภัณฑ์ tape and reel ที่เหมาะสมสามารถช่วยปกป้องชิ้นส่วนที่ละเอียดอ่อน ลดความเสี่ยงในการจัดการ และปรับปรุงความสม่ำเสมอในการป้อน SMT ก่อนการผลิตจำนวนมาก
