Во многих проектах SMT инженеры изначально не планируют использовать индивидуальную упаковку. Стандартные форматы ленты-носителя разработаны для соответствия широкому диапазону размеров компонентов в рамках требований EIA-481. Однако по мере увеличения скорости сборки и изменения конструкции компонентов стандартные решения могут перестать обеспечивать стабильную работу.
Настоящий вопрос заключается не в том, «Можно ли заказать индивидуальную ленту-носитель?», а в следующем: Когда индивидуализация технически обоснована? В этой статье объясняется, как определить необходимость, оценить альтернативы, понять процесс разработки и сопоставить инженерные преимущества с потенциальными рисками.
Какие признаки указывают на то, что стандартная лента-носитель больше не подходит?
Стандартная формованная лента-носитель надежно работает, когда размеры компонентов хорошо соответствуют существующей геометрии карманов. Однако определенные производственные сигналы указывают на то, что стандартная конфигурация может достигать своих пределов.
Распространенные предупреждающие признаки включают:
- Повышенная частота ошибок захвата при высокоскоростной установке
- Поворот компонента внутри кармана
- Периодические выпадения при индексации
- Видимая нестабильность бокового зазора
- Нестабильная высота захвата из-за несоответствия глубины кармана
Эти проблемы часто усиливаются на высокоскоростных линиях SMT, где незначительные размерные отклонения увеличиваются под воздействием ускорения и вибрации.
Другим показателем является ситуация, когда новые конструкции корпусов — такие как модифицированные QFN, сверхтонкие IC или нестандартные LED‑модули — плохо соответствуют доступным шагам ширины кармана. Если габаритный контур компонента находится между стандартными форматами ленты, повторные корректировки процесса могут давать лишь временный эффект.
Прежде чем предполагать необходимость индивидуализации, инженеры обычно сравнивают производительность с установленными форматами, такими как стандартная формованная лента-носитель. Когда оптимизация больше не обеспечивает стабильность установки, индивидуализация становится серьезным вариантом.

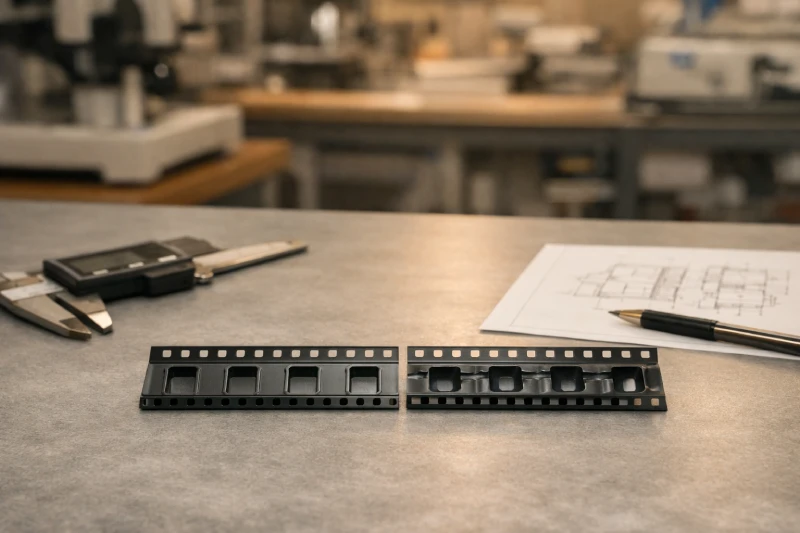

Как оценить, является ли индивидуализация технической необходимостью или лишь оптимизацией процесса?
Не каждая проблема установки связана с конструкцией ленты. Ключевым инженерным этапом является разграничение ограничений упаковки и переменных процесса.
Оценка обычно включает:
- Стабильность индексации фидера
- Совмещение между отверстиями протяжки и центром кармана
- Накопление допусков между лентой, фидером и захватной головкой
- Копланарность компонента
- Скорость установки по сравнению с профилем вибрации
Например, износ фидера или смещение калибровки индексации могут создавать симптомы, схожие с несоосностью кармана. Аналогично, чрезмерное вакуумное усилие или несоответствие сопла могут вызывать поворот компонента, который ошибочно приписывается геометрии ленты.
Накопление допусков имеет особое значение. Даже если каждый размер формально находится в пределах спецификации, суммарные отклонения между шириной кармана, глубиной кармана и допуском компонента могут приводить к нестабильной посадке.
Только после систематического исключения факторов фидера и процесса следует изменять геометрию упаковки. Индивидуальная лента-носитель должна быть инженерным решением, а не реакцией на недостаточную настройку линии.
Каков пошаговый процесс разработки индивидуальной ленты-носителя?
Когда индивидуализация обоснована, процесс разработки следует структурированному инженерному пути, а не простому запросу на проектирование.
1. Анализ размеров компонента
Проводится детальный анализ длины, ширины, высоты и критических допусков. Особое внимание уделяется максимальному материальному состоянию и возможной деформации.
2. Проектирование геометрии кармана
Инженеры разрабатывают ширину, глубину, угол уклона и радиус углов кармана для баланса удержания и доступности захвата. Зазор должен обеспечивать стабильную посадку без чрезмерного бокового перемещения.
3. Разработка оснастки
Оснастка для формования изготавливается в соответствии с утвержденной геометрией кармана. Точность оснастки напрямую влияет на повторяемость карманов в серийном производстве.

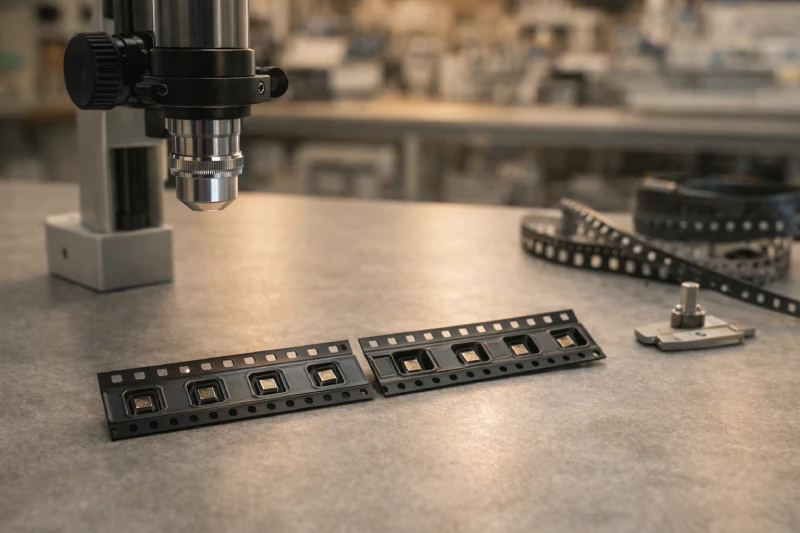

4. Образцы и валидация
Первые образцы тестируются на реальных фидерах SMT. Инженеры оценивают плавность индексации, посадку компонентов и стабильность захвата на рабочей скорости.
5. Пилотное производство
Пробные партии ограниченного объема подтверждают стабильность производства и материала. На этом этапе часто проводится оценка ESD при наличии требований по антистатике.
6. Запуск в серийное производство
После валидации конструкция передается в массовое производство. На этом этапе подтверждается совместимость с запайкой покровной ленты и стабильность намотки на катушку.
Этот структурированный процесс обеспечивает повышение стабильности за счет индивидуализации, а не введение новой вариативности.
Сколько времени обычно занимает разработка индивидуальной ленты-носителя?
Срок разработки зависит от сложности оснастки и циклов валидации.
Типичные сроки включают:
- Изготовление оснастки: 2–4 недели
- Подготовка образцов: 1 неделя
- Валидация SMT и обратная связь: 1–2 недели
- Корректировка (при необходимости): дополнительно 1–2 недели
Выбор материала также может влиять на сроки. Некоторые полимеры требуют дополнительных испытаний формования для достижения размерной стабильности.
Основным источником задержек являются изменения конструкции. Если после валидации требуется корректировка геометрии кармана, модификация оснастки увеличивает сроки. Для проектов с жестким графиком запуска ранний анализ размеров значительно сокращает количество итераций.
Поэтому индивидуальная упаковка должна быть согласована с этапами разработки продукта, а не внедряться в последний момент.
Какие инженерные преимущества обеспечивает индивидуальная лента-носитель на высокоскоростных линиях SMT?
При правильной реализации индивидуальная лента-носитель обеспечивает измеримые инженерные преимущества — особенно в условиях высоких скоростей.
Ключевые преимущества включают:
- Снижение частоты пропусков захвата
- Повышенная стабильность посадки в кармане
- Снижение вероятности поворота компонента
- Более стабильная высота захвата
- Снижение необходимости частой регулировки фидера
При высокой скорости индексации стабильное позиционирование компонентов напрямую влияет на точность установки. Даже незначительное улучшение посадки в кармане может снизить уровень брака и минимизировать простои.
В течение длительных производственных циклов повышенная стабильность приводит к снижению совокупной стоимости владения. Сокращение остановок оборудования и уменьшение количества отклоненных плат часто компенсируют первоначальные инвестиции в оснастку.
Индивидуализация — это не вопрос эстетики или избыточного проектирования. Речь идет о достижении механической стабильности в соответствии с реальными условиями производства.
Каковы скрытые риски проектов по индивидуальной ленте-носителю?
Несмотря на преимущества, индивидуализация связана с определенными рисками.
Амортизация стоимости оснастки
Индивидуальная оснастка требует достаточного объема производства для оправдания инвестиций. Программы с малым объемом могут не обеспечить эффективного возврата затрат на оснастку.
Избыточное проектирование
Проектирование чрезмерно плотных карманов может усложнить укладку компонентов или вызвать нестабильность запайки.
Риск изменений
Если размеры компонента изменяются в процессе развития продукта, существующая оснастка может стать устаревшей.
Совместимость с фидерами
Не все фидеры работают одинаково. Конструкция, валидированная на одной линии, может вести себя иначе на другом предприятии.
Раннее выявление этих рисков позволяет сбалансировать инженерную точность и практическую масштабируемость.
Как принять решение между стандартной, модифицированной и полностью индивидуальной лентой-носителем?
Окончательное решение должно приниматься на основе структурированной логики:
- Стандартная лента подходит для отработанных компонентов с подтвержденной стабильностью установки.
- Модифицированная геометрия (незначительная корректировка размеров) применяется в случаях, когда оптимизация кармана повышает производительность без полного переработки конструкции.
- Полностью индивидуальная лента обоснована, когда новая архитектура компонента или требования высокоскоростного производства превышают стандартные допуски.
При принятии решения следует учитывать:
- Объем производства
- Скорость линии SMT
- Чувствительность к стоимости
- Долгосрочная дорожная карта продукта
Во многих случаях анализ доступных стандартных вариантов и формованной ленты-носителя обеспечивает достаточную стабильность. Индивидуализация становится стратегически оправданной, когда улучшение стабильности напрямую влияет на выход годной продукции и масштабируемость.
Заключение
Индивидуальная лента-носитель не является автоматически лучшей по сравнению со стандартными форматами. Ее ценность заключается в точном соответствии геометрии компонента и реальной динамике производства.
Оценивая техническую необходимость, понимая процесс разработки и сопоставляя измеримые преимущества с затратами и рисками, инженерные команды могут принимать обоснованные решения по упаковке.
Индивидуализация наиболее эффективна, когда она основана на данных, подтверждена испытаниями и согласована с долгосрочными производственными целями, а не является реактивной мерой на временную нестабильность процесса.
