SMT 생산에서 정전기 방전(ESD)은 명확하게 드러나는 경우가 드뭅니다. 항상 부품을 눈에 띄게 태우거나 즉시 라인을 멈추게 하지는 않습니다. 대부분의 경우 장기 신뢰성을 저하시킬 수 있는 잠재 손상 — 미세한 결함 — 을 발생시킵니다.
간과되기 쉬운 ESD 노출 원인 중 하나는 캐리어 테이프 자체입니다. 테이프-앤-릴 취급, 운송 및 고속 피딩 과정에서 마찰과 분리에 의해 상당한 정전하가 발생할 수 있습니다.
따라서 진짜 질문은 “Anti-Static 캐리어 테이프가 더 나은가?”가 아닙니다.
올바른 엔지니어링 질문은 다음과 같습니다:
언제 Anti-Static 캐리어 테이프가 필요하며, 그 결정을 어떻게 정당화할 것인가?
이 가이드는 실질적인 평가에 중점을 두며, SMT 엔지니어, 패키징 엔지니어 및 기술 구매 담당자가 Anti-Static 캐리어 테이프로의 업그레이드가 실제로 필요한 시점을 판단할 수 있도록 돕습니다.
테이프 & 릴 취급 중 ESD에 가장 취약한 부품은 무엇인가?
모든 부품이 동일한 ESD 민감도를 가지는 것은 아닙니다. Anti-Static 캐리어 테이프의 필요성은 장치 자체에 대한 이해에서 시작됩니다.
일반적으로 높은 민감도를 보이는 범주는 다음과 같습니다:
- CMOS IC
- MOSFET 및 전력 관리 칩
- RF 부품
- LED (특히 미니/마이크로 LED)
- GaN 디바이스
- MEMS 센서
낮은 CDM (Charged Device Model) 등급을 가진 부품은 자동화 취급 중 특히 취약합니다. 테이프-앤-릴 적용에서 부품은 포켓 내부에서 대전될 수 있습니다. 픽업 노즐이 부품과 접촉할 때 급격한 방전이 발생할 수 있습니다.
소형 패키지(예: 0201 IC, 웨이퍼 레벨 CSP)는 내부 보호 구조가 제한적이기 때문에 더 취약한 경우가 많습니다.
귀사의 디바이스가 낮은 CDM 등급에 해당하거나 고신뢰성 응용 분야(자동차, 의료, 항공우주)용인 경우, 위험 프로파일은 크게 달라집니다. 이러한 경우 정전기 제어가 없는 표준 캐리어 테이프를 사용하는 것은 불필요한 신뢰성 리스크를 초래할 수 있습니다.
표준 캐리어 테이프와 Anti-Static 캐리어 테이프의 실제 차이점은 무엇인가?
차이는 시각적인 것이 아니라 전기적 특성에 있습니다.
표준 엠보싱 캐리어 테이프(주로 PS 또는 PET 기반)는 전하 축적을 허용하는 표면 저항 수준을 가질 수 있습니다. 마찰이 발생하면 정전압이 상승하여 테이프 표면에 잔류할 수 있습니다.
반면 Anti-Static 캐리어 테이프는 정의된 정전기 소산 범위 내에서 표면 저항을 제어하도록 설계됩니다. 이를 통해 전하가 축적되지 않고 점진적으로 방전되도록 합니다.
일반적인 차이 요소는 다음과 같습니다:
- 수지에 블렌딩된 기능성 첨가제
- 영구 정전기 소산 컴파운드
- 표면 처리된 Anti-Static 코팅
그러나 모든 Anti-Static 방식이 동일한 것은 아닙니다. 일부 습도 의존형 코팅은 건조 환경(<40% RH)에서 효과가 저하됩니다. 영구 정전기 소산 소재는 다양한 조건에서 보다 안정적인 성능을 제공합니다.
표준 엠보싱 캐리어 테이프와 Anti-Static 변형 제품을 평가할 때 핵심 요소는 단순한 소재 유형이 아니라 실제 생산 조건에서의 전기적 거동 안정성입니다.

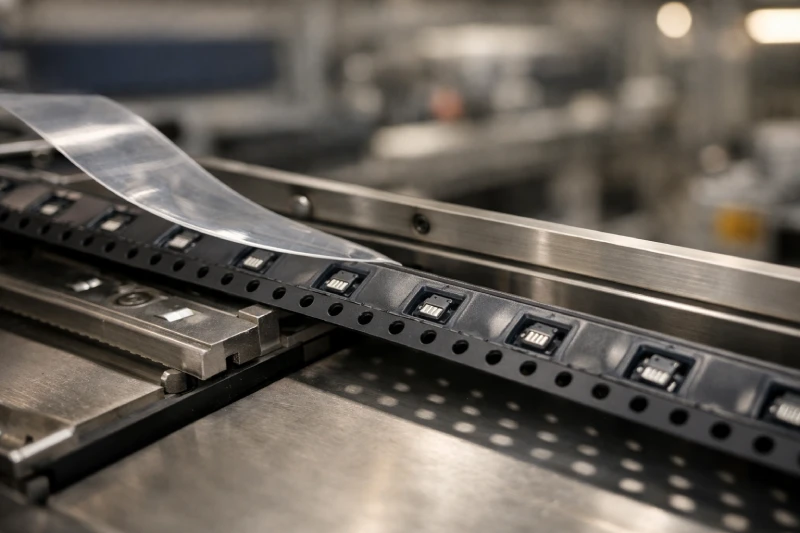

왜 고속 SMT 피딩은 정전기 위험을 증가시키는가?
정전기 발생은 움직임과 마찰에 비례하여 증가합니다. 고속 SMT 라인은 두 요소를 모두 증폭시킵니다.
피딩 과정 중:
- 테이프가 피더 레일과 마찰함
- 커버 테이프 박리 시 전하 분리 발생
- 빠른 포켓 인덱싱으로 마찰 사이클 증가
- 저습도 생산 환경에서 전하 소산 감소
8mm 피치에서 고속 실장 시 수 초 내에 반복적으로 전하가 축적될 수 있습니다.
중요한 점은 피딩으로 인한 ESD 손상이 즉각적인 치명적 고장을 유발하는 경우는 드물다는 것입니다. 대신 내부 접합부나 게이트 산화막을 약화시켜 현장에서의 초기 고장으로 이어질 수 있습니다.
생산 라인이 고속 실장 속도로 운영되고 있으며, 특히 건조한 기후 또는 습도 제어 환경에서 운영되는 경우, Anti-Static 테이프는 ‘있으면 좋은 옵션’이 아니라 예방적 엔지니어링 제어 수단에 가까워집니다.
정전기가 이미 수율에 영향을 미치고 있는지 어떻게 확인할 수 있는가?
검증 없이 소재를 업그레이드하는 것은 바람직한 엔지니어링 관행이 아닙니다. Anti-Static 캐리어 테이프로 전환하기 전에 정전기가 수율 변동에 기여하고 있는지 확인해야 합니다.
일반적인 평가 방법은 다음과 같습니다:

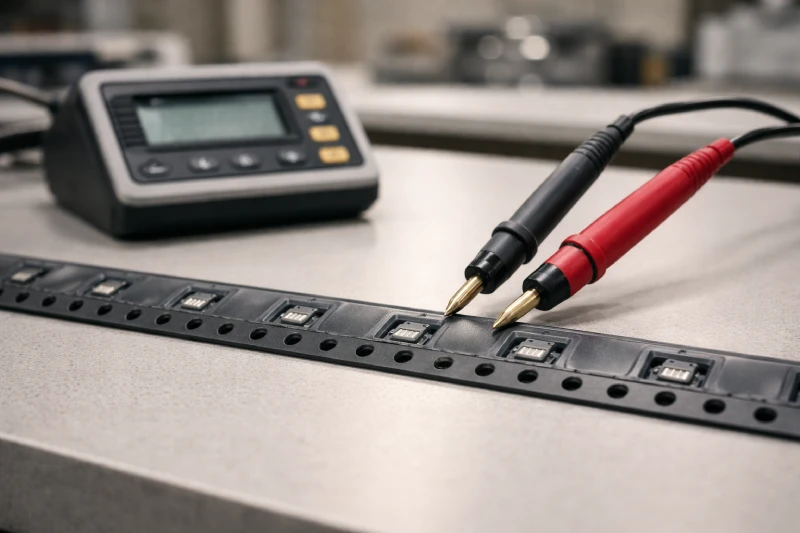

표면 저항 측정
메가옴미터를 사용하여 테이프 표면 저항을 측정하고 정전기 소산 범위에 해당하는지 확인합니다.
정전기장 측정
필드 미터를 사용하여 피딩 시뮬레이션 중 테이프의 전압을 측정합니다.
공정 상관관계 분석
수율 변동이 다음 요인과 상관관계가 있는지 분석합니다:
- 저습도 기간
- 테이프 공급업체 배치 변경
- 실장 속도 증가
잠재 고장 지표
초기 수명 신뢰성 데이터를 모니터링합니다. 초기 고장률 증가가 숨겨진 ESD 노출을 시사할 수 있습니다.
테스트 결과 박리 및 피딩 중 지속적인 전하 축적 또는 전압 스파이크가 확인되면, Anti-Static 캐리어 테이프로의 전환은 가정이 아닌 데이터 기반 의사결정이 됩니다.
Anti-Static vs 대전방지(정전기 소산) vs 전도성 테이프 — 어떤 것이 적합한가?
모든 응용 분야에 전도성 소재가 필요한 것은 아닙니다.
일반적으로 세 가지 전기적 분류가 존재합니다:
- Anti-Static (일시적 전하 억제)
- Dissipative (점진적 방전을 허용하는 제어된 저항 범위)
- Conductive (매우 낮은 저항 소재)
대부분의 SMT 패키징 응용 분야에서는 정전기 소산 범위의 소재가 균형 잡힌 보호를 제공합니다. 완전 전도성 테이프는 일반적으로 매우 민감한 반도체 디바이스에 사용됩니다.
전도성 소재를 과도하게 지정하면 비용이 증가하고, 의도하지 않은 접지 상호작용이나 기계적 성능 변화와 같은 2차 리스크가 발생할 수 있습니다.
올바른 선택은 다음 요소에 따라 달라집니다:
- 부품 CDM 등급
- 생산 습도 제어
- 취급 환경
- 요구 신뢰성 수준
적절한 전기적 분류의 선택은 기본 업그레이드가 아니라 패키징 엔지니어링 의사결정의 일부가 되어야 합니다.
언제 Anti-Static 캐리어 테이프가 필요하지 않은가?
Anti-Static 테이프가 필요하지 않을 수 있는 합리적인 시나리오도 존재합니다.
예시는 다음과 같습니다:
- ESD 내성이 높은 수동 부품
- 고습도 제어 생산 환경
- 저속 조립 라인
- 포괄적인 ESD 바닥재 및 접지 시스템을 갖춘 설비
테스트 결과 전하 발생이 미미하고 수율 성능이 안정적으로 확인되면, 표준 캐리어 테이프를 계속 사용하는 것으로 충분할 수 있습니다.
엔지니어링 의사결정은 트렌드가 아닌 리스크 기반이어야 합니다.
맞춤형 캐리어 테이프 설계에 ESD 요구사항을 어떻게 통합할 것인가?
맞춤형 캐리어 테이프를 개발할 때 ESD 고려사항은 금형이 확정된 이후가 아니라 설계 초기 단계에서 정의되어야 합니다.
소재 선택은 다음에 영향을 미칩니다:
- 성형 거동
- 포켓 치수 안정성
- 두께 제어
- 기계적 강도
금형 검증 이후 Anti-Static 수지로 전환하면 포켓 형상과 공차 일관성에 영향을 줄 수 있습니다.
따라서 맞춤형 테이프 개발 시:
- 부품 ESD 민감도 등급 정의
- 요구 표면 저항 범위 확인
- 성형 적합성 검증
- 전기적 및 치수 검증을 함께 수행
초기 단계에서 ESD 제어를 통합하면 비용이 큰 재설계 사이클을 방지하고, 패키징 성능이 디바이스 신뢰성 요구사항과 일치하도록 보장할 수 있습니다.
결론
Anti-Static 캐리어 테이프는 모든 SMT 응용 분야에서 자동으로 요구되는 것은 아닙니다.
그러나 ESD 민감 IC를 취급하거나, 고속 실장 라인을 운영하거나, 고신뢰성 전자제품을 생산하는 경우, 정전기 위험은 이론적 문제가 아닌 측정 가능한 엔지니어링 변수입니다.
올바른 접근 방식은 체계적이어야 합니다:
- 부품 민감도 평가
- 실제 정전기 거동 측정
- 전기적 분류를 위험 수준에 매칭
- ESD 요구사항을 패키징 설계 초기 단계에 통합
캐리어 테이프를 단순한 운송 매체가 아닌 ESD 제어 전략의 능동적 요소로 간주함으로써, 숨겨진 신뢰성 리스크를 줄이고 장기적인 제품 성능을 강화할 수 있습니다.
