テープ＆リール包装プロセス解説：SMT部品包装のステップバイステップガイド

はじめに

現代のエレクトロニクス製造において、効率的な部品取り扱いは生産速度の維持、欠陥の低減、自動SMT実装ラインとの互換性確保に不可欠です。最も広く採用されている包装方法の1つがテープ＆リール包装です。

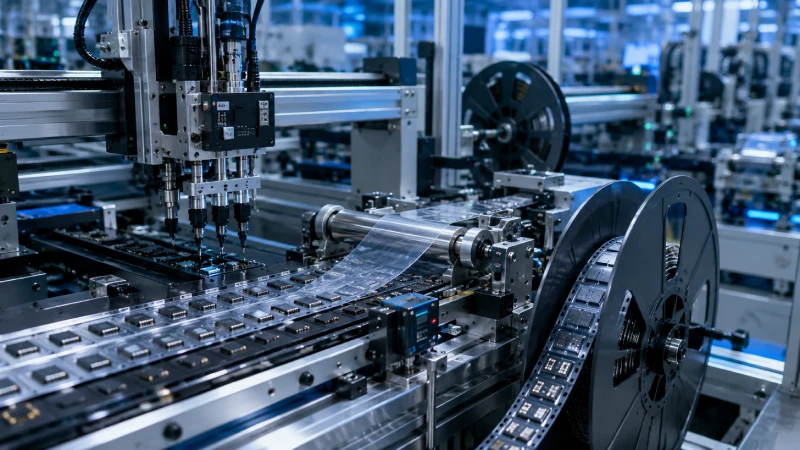

テープ＆リール包装プロセスは、電子部品をキャリアテープのポケットに安全に収納し、保護のためにシールし、自動ピックアンドプレース装置用にリールに巻き取るように設計されています。この包装形式は取り扱い効率を向上させ、部品損傷を最小限に抑え、大量生産環境をサポートします。

抵抗器、コンデンサ、IC、LED、センサ、コネクタ、その他のSMTデバイスを包装する場合でも、完全なテープ＆リール包装ワークフローを理解することで、製品品質の向上と製造コストの削減に役立ちます。

テープ＆リール包装とは？

テープ＆リール包装は、電子部品をリールに巻かれた連続キャリアテープに包装する方法です。部品は精密に成形されたポケットに配置され、シーリングテープで覆われ、SMT実装機に供給されます。

システムは以下で構成されます：

• キャリアテープ
• カバーテープ
• プラスチックリール
• リーダーテープ
• トレーラーテープ

この包装形式により、PCB実装時の部品自動供給が可能になり、表面実装技術（SMT）の業界標準となっています。

キャリアテープの構造に詳しくないメーカー様は、キャリアテープの役割を理解することが、適切な包装ソリューション選択への第一歩です。

テープ＆リール包装が重要な理由

テープ＆リール包装にはいくつかの利点があります：

自動SMT生産をサポート

部品を手作業なしでピックアンドプレース機に直接供給できます。

部品損傷を低減

キャリアポケットが輸送中の移動や物理的衝撃を防ぎます。

在庫管理を改善

部品はサプライチェーン全体で整理され、トレース可能な状態を保ちます。

生産効率を向上

自動供給により実装速度と一貫性が大幅に向上します。

敏感な部品を保護

適切な包装は汚染、湿気暴露、静電気放電（ESD）リスクの低減に役立ちます。

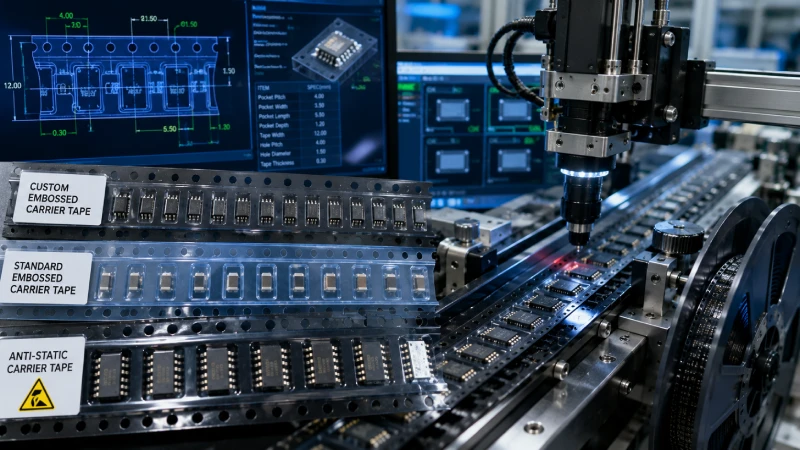

ステップ1：キャリアテープの設計

テープ＆リール包装プロセスは、適切なキャリアテープの選定または設計から始まります。

ポケット寸法は部品の以下に適合する必要があります：

• 長さ
• 幅
• 高さ
• リード構成
• 向き要件

不適切なポケット設計は以下を引き起こす可能性があります：

• 部品の回転
• ポケット飛び出し
• 供給不良
• ピックアンドプレースエラー

独自の部品形状の場合、メーカーは製品寸法と包装要件に合わせて設計されたカスタムキャリアテープソリューションをよく使用します。

ステップ2：キャリアテープの製造

設計が確定した後、キャリアテープが製造されます。

最も一般的な製造方法は以下を含みます：

エンボス加工

プラスチックフィルムを熱成形して部品ポケットを作成します。

パンチング

紙ベースのテープを機械的に打ち抜いて空洞を形成します。

精密成形

高度にカスタマイズされた包装用途に使用されます。

現在、エンボスキャリアテープは優れた寸法安定性、耐久性、高速包装装置との互換性を提供するため、最も広く使用されているソリューションです。

ステップ3：部品装填

キャリアテープが準備されたら、部品を個々のポケットに装填します。

装填方法は製品によって異なります：

振動ボウルフィーダ

小型電子部品に適しています。

トレイからテープへの移載

IC、コネクタ、精密デバイスに使用されます。

ビジョンガイド式ピックアンドプレース

複雑な部品に高い精度を提供します。

この段階で、メーカーは以下を保証する必要があります：

• 正しい向き
• ポケット占有率
• 反転部品なし
• 損傷部品なし

高度な包装システムでは、装填中にマシンビジョン検査を統合することがよくあります。

ステップ4：カバーテープシーリング

部品装填後、カバーテープを貼り付けてポケットを密閉します。

シーリングプロセスにはいくつかの目的があります：

• 部品の脱落防止
• 汚染からの保護
• 向きの維持
• 輸送の安全性確保

一般的なシーリング方法は以下を含みます：

ヒートシール

SMT包装で最も広く使用されています。

圧着シール

特定の用途で使用されます。

コールドシール

温度に敏感な部品に適しています。

シール強度は慎重に管理する必要があります。過度の剥離力はSMT生産に影響を与える可能性があり、不十分なシール強度は輸送中の部品脱落を引き起こす可能性があります。

ステップ5：ESD対策

多くの電子部品は静電気放電に非常に敏感です。

半導体、IC、および敏感な電子デバイスには、ESD対応のパッケージングが不可欠です。

一般的なESD保護対策は以下の通りです：

• 導電性キャリアテープ材料
• 帯電防止添加剤
• 静電散逸カバーテープ
• ESD対応リール
• 接地された生産設備

多くのメーカーは、輸送および組立工程全体での静電リスクを低減するために、帯電防止キャリアテープを選択しています。

ステップ6：検査と品質管理

品質検査は、最終的なリール包装前の重要なステップです。

検査項目には通常、以下のものが含まれます：

ポケット寸法検証

キャビティ寸法が設計仕様を満たしていることを確認します。

部品存在確認

各ポケットに部品が収納されていることを確認します。

方向検査

正しい配置方向を確認します。

カバーテープ検査

シールの一貫性と位置合わせを確認します。

剥離強度試験

カバーテープの接着強度を測定します。

自動ビジョンシステムは、高い検査精度と生産効率を達成するために広く使用されています。

ステップ7：リール巻き取り

検査後、シールされたキャリアテープはリールに巻き取られます。

適切な巻き取りが重要な理由は以下の通りです：

• テープの変形を防ぎます。
• ポケットの位置合わせを維持します。
• SMTフィーダーとの互換性を確保します。

主なパラメータは以下の通りです：

• リール直径
• 巻き取り張力
• テープピッチの一貫性
• リーダーおよびトレーラー長さ

不適切な巻き取りは、フィーダーの詰まりや生産停止の原因となる可能性があります。

ステップ8：ラベリングとトレーサビリティ

出荷前に、リールには重要な製造情報がラベル表示されます。

一般的なラベルには以下のものが含まれます：

• 部品番号
• 数量
• ロット番号
• 製造週コード
• メーカー情報
• バーコードまたはQRコード

トレーサビリティにより、メーカーは生産バッチを迅速に特定し、品質管理記録を維持することができます。

ステップ9：最終包装と出荷

最終段階では、リールを輸送用に準備します。

包装方法には通常、以下のものが含まれます：

防湿バリアバッグ

湿気に敏感なデバイス用。

真空包装

長期保存用。

ESDシールドバッグ

静電気に敏感な部品用。

段ボール包装

大量出荷の保護用。

適切な出荷包装により、部品が最適な状態で組立工場に到着します。

テープ＆リール包装における一般的な課題

経験豊富なメーカーでも、包装に関する問題に直面することがあります。

部品の回転

通常、ポケットサイズが大きすぎることが原因です。

部品の脱落

多くの場合、シール不良に関連します。

テープの変形

不適切な巻き取り張力によって発生する可能性があります。

ESD損傷

静電保護対策の不備による結果です。

供給不良

通常、ポケット寸法の不整合が原因です。

これらのリスクを最小限に抑えるためには、定期的な検査と工程の最適化が不可欠です。

適切なテープ＆リール包装ソリューションの選び方

テープ＆リール包装ソリューションを選定する際には、以下を考慮してください：

部品形状

ポケット設計は部品寸法に正確に適合する必要があります。

生産量

大量生産には、完全自動化された包装システムがしばしば必要です。

ESD要件

敏感な部品には帯電防止材料が必要です。

SMT互換性

包装はフィーダーや実装機の要件に準拠する必要があります。

将来の拡張性

将来の生産拡大をサポートできる包装設計を選択してください。

経験豊富なキャリアテープメーカーと協力することで、包装不良を大幅に削減し、組立効率を向上させることができます。

結論

テープ＆リール包装プロセスは、単に部品をキャリアポケットに配置するだけではありません。キャリアテープの設計、部品の実装、シール、検査、リール巻き取り、最終出荷に至るまで、すべての段階が電子部品の保護とスムーズなSMT組立工程の確保において重要な役割を果たします。

適切なキャリアテープ材料の選定、効果的なESD保護の実施、厳格な品質管理の維持、包装設備の最適化により、メーカーはより高い生産効率、低い不良率、および向上した製品信頼性を達成できます。

電子機器がますます小型化・高機能化するにつれて、テープ＆リール包装はグローバルな電子機器製造サプライチェーンの重要な一部であり続けるでしょう。
