Dans les environnements SMT modernes, la bande porteuse n’est plus un simple matériau d’emballage passif — c’est un composant structurel qui influence directement la précision de placement, la stabilité d’alimentation et la constance du processus à long terme. De nombreuses légères déviations de placement, irrégularités d’alimentation et même fluctuations de la qualité en réception ne sont pas dues à un désalignement des machines, mais à une rigidité insuffisante du matériau et à un manque de stabilité structurelle de la bande elle-même.
Une bande porteuse haute résistance ne signifie pas simplement « plus épaisse » ou « plus dure ». Il s’agit d’une configuration matérielle et structurelle capable de maintenir la géométrie des alvéoles, l’alignement des trous d’entraînement et la constance dimensionnelle sous alimentation dynamique, contraintes de transport et conditions de stockage prolongé.
Pour déterminer si une augmentation de la résistance de la bande est nécessaire, les ingénieurs doivent évaluer trois dimensions fondamentales : la stabilité géométrique, le comportement dynamique d’alimentation et la durabilité au transport. Les sections suivantes analysent comment une résistance structurelle accrue contribue à la précision du conditionnement — et dans quels cas elle devient critique.
Quels problèmes de précision cachés peuvent survenir lorsque la bande porteuse manque de résistance structurelle ?

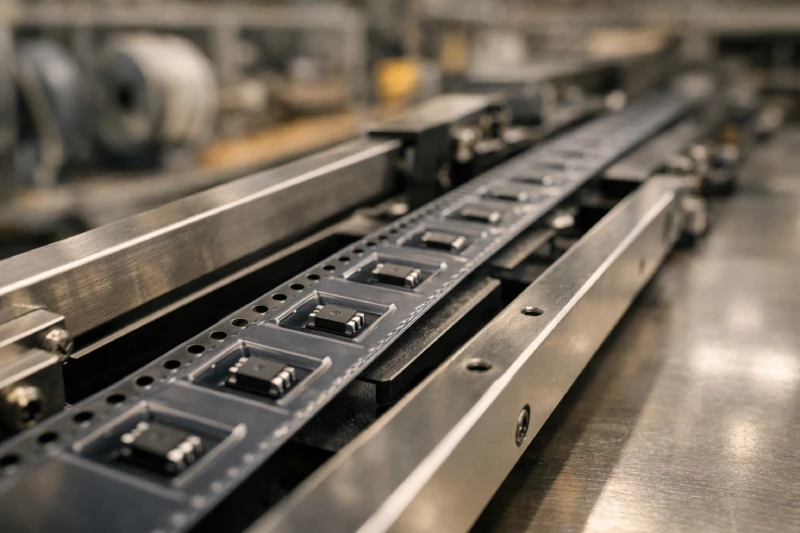

Dans les lignes SMT à grande vitesse — notamment au-delà de 60 000 CPH — la bande est soumise à des forces répétées de traction et de flexion lors de son avance dans le feeder. Si la rigidité du matériau est insuffisante, des micro-déflexions et des déformations latérales peuvent apparaître progressivement.
Symptômes courants :
- Dérive cumulative du pas sur de longues distances d’alimentation
- Légère déviation du centre des alvéoles
- Variation mineure de l’alignement des trous d’entraînement
- Augmentation du mouvement latéral des composants avant la prise
Ces problèmes apparaissent rarement lors des inspections d’entrée de courte durée. Ils deviennent évidents après un fonctionnement prolongé du feeder. Les ingénieurs commencent souvent par vérifier l’étalonnage de la machine, les décalages de buse ou la compensation logicielle. Toutefois, si la répétabilité de la machine est confirmée, la rigidité structurelle de la bande devient un facteur critique.
Dans ces cas, le passage à une solution de bande porteuse thermoformée dimensionnellement plus stable peut améliorer significativement la constance d’alimentation sur longues séries sans modifier les paramètres machine.
Quand faut-il envisager une bande porteuse haute résistance plutôt que des spécifications standard ?
Tous les projets ne nécessitent pas une résistance structurelle accrue. L’essentiel est d’identifier les conditions de risque où une bande standard peut devenir un facteur limitant des performances.
Envisagez d’évaluer des options haute résistance lorsque :
- Composants volumineux, lourds ou mécaniquement sensibles (connecteurs, dispositifs de puissance)
- Lignes de production fonctionnant à des vitesses de placement élevées
- Expéditions impliquant une exportation longue distance ou une logistique multi-étapes
- Conditions de stockage incluant une température ou une humidité élevées
- Composants nécessitant un reconditionnement en bande répété ou une manipulation partielle de bobine
Dans ces situations, la bande est exposée à des contraintes mécaniques et environnementales accrues. Si le module du matériau est insuffisant, des micro-déformations peuvent déjà se produire pendant le transport, puis s’amplifier en instabilité d’alimentation lors de l’assemblage.
Pour des composants complexes ou non standard, une conception structurelle optimisée — telle que des parois renforcées dans des configurations de bande porteuse sur mesure — peut améliorer la rigidité sans mise à niveau inutile du matériau.
Comment la rigidité du matériau influence-t-elle directement la stabilité géométrique des alvéoles ?
La stabilité de la bande porteuse est principalement déterminée par le module du matériau et l’épaisseur des parois formées.
Des matériaux courants tels que PS, PET et PC présentent des propriétés de flexion différentes. Les matériaux à module plus faible sont plus sujets au fluage sous charge prolongée, notamment lorsque les bobines sont empilées ou stockées sous pression. Avec le temps, cela peut modifier subtilement la géométrie des alvéoles.
Les conséquences peuvent inclure :
- Légère inclinaison du composant dans l’alvéole
- Augmentation du jeu latéral
- Réduction de la stabilité positionnelle avant la prise
Bien que ces changements soient souvent invisibles à l’œil nu, ils peuvent réduire la répétabilité de prise et augmenter la variabilité de placement.
Les solutions à matériau haute résistance combinent un module amélioré et une épaisseur de paroi optimisée, minimisant la déformation à long terme et préservant l’intégrité du centre des alvéoles. Cette stabilité géométrique constitue la base d’une précision de conditionnement constante.
Comment une bande porteuse haute résistance améliore-t-elle la résistance aux chocs pendant le transport ?
Le transport impose fréquemment des contraintes mécaniques supérieures à celles du processus SMT lui-même.
Lorsque les bobines sont empilées, une pression verticale continue est appliquée aux couches inférieures. Pendant l’expédition, l’énergie vibratoire se transmet via la structure de la bobine aux alvéoles. Si le matériau manque de résistance suffisante, la concentration de contraintes peut entraîner des microfissures ou de légères déformations des alvéoles.
Ces problèmes apparaissent souvent lors du contrôle en réception sous forme de :
- Fissuration localisée des alvéoles
- Irrégularités d’orientation des composants
- Comportement de pelage de la bande de couverture incohérent
En améliorant la résistance à la flexion et aux chocs, la bande porteuse haute résistance réduit les déformations induites par le transport, diminuant la variabilité des défauts en réception. Cet avantage est particulièrement pertinent pour les programmes d’exportation et les chaînes d’approvisionnement multi-régionales.
Une résistance structurelle plus élevée affecte-t-elle la stabilité du pelage de la bande de couverture ?
Une idée reçue consiste à penser qu’un matériau plus résistant entraîne automatiquement une force de pelage instable ou excessive.
En pratique, le module structurel et l’énergie de surface sont des paramètres distincts. Avec un traitement de surface approprié et une conception adaptée de la couche conductrice, les matériaux haute résistance peuvent maintenir des plages de force de pelage stables conformément aux directives EIA-481.
Les facteurs clés incluent :
- Contrôle de l’énergie de surface
- Appariement approprié de la bande de couverture
- Angle et vitesse de pelage contrôlés
- Essais de validation standardisés
Par exemple, les conceptions de bande porteuse antistatique intègrent un traitement de surface et une conductivité sans compromettre la rigidité mécanique. Par conséquent, l’augmentation de la résistance structurelle ne crée pas intrinsèquement d’instabilité de pelage — à condition que le système soit conçu de manière globale.
Comment optimiser la résistance et la précision sans augmentation excessive des coûts ?
Une résistance plus élevée ne signifie pas nécessairement un passage complet à des matériaux premium tels que le PC.
L’optimisation technique peut inclure :
- Ajustement de l’épaisseur des parois des alvéoles
- Ajout de caractéristiques de renforcement structurel
- Amélioration de la précision de formage
- Amélioration de la constance dimensionnelle entre lots
Dans de nombreux cas, un affinage structurel permet d’obtenir une amélioration suffisante de la rigidité sans augmentation significative du coût matière.
Il est également important de reconnaître que la précision des outillages et la stabilité du formage contribuent souvent davantage à la précision que le seul choix du matériau. Les mises à niveau matière doivent être des décisions fondées sur des données, appuyées par des validations dimensionnelles et des essais feeder — et non sur des hypothèses.
Comment déterminer si la bande porteuse est devenue un facteur limitant de la précision ?
Lorsque l’instabilité de placement persiste après vérification de la machine et du programme, une évaluation structurée de la bande est recommandée.
Les méthodes de validation pratiques incluent :

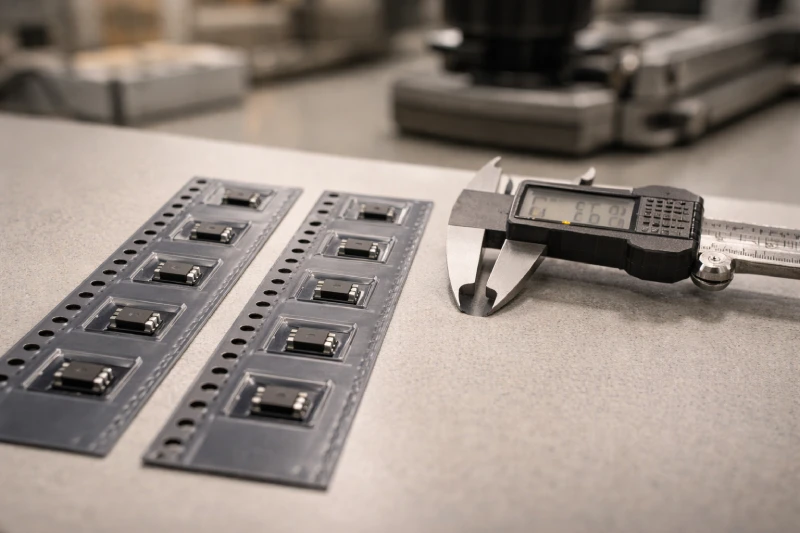

- Mesure de la déviation centre alvéole-trou
- Inspection de la variation cumulative du pas sur de longues sections de bande
- Réalisation d’essais comparatifs prolongés en feeder
- Analyse des tendances de performance entre différents lots de production
Si la déviation augmente avec la longueur d’alimentation, ou si la constance entre lots fluctue malgré des paramètres de processus stables, les performances structurelles de la bande peuvent limiter la précision globale.
La bande porteuse haute résistance ne relève pas d’une sur-spécification — elle vise à maintenir l’intégrité géométrique dans des conditions dynamiques et environnementales réelles. Dans les environnements de production SMT à grande vitesse et à faible variation, la stabilité dimensionnelle à long terme détermine souvent davantage la constance du rendement global que le seul étalonnage machine à court terme.
