Para fabricantes de componentes electrónicos, proveedores de ensamblaje SMT, equipos de calidad OEM y equipos de compras, la cinta portadora no es solo un material de embalaje: afecta directamente la estabilidad de alimentación SMT, la protección de componentes y la eficiencia de producción.
Por eso, abastecerse de un fabricante de cinta portadora EIA-481 no es solo cuestión de cumplimiento normativo. Se trata de garantizar que el embalaje en cinta y carrete funcione realmente sin problemas en entornos reales de producción SMT.
Los compradores no necesitan estudiar en detalle la norma completa. En su lugar, deben centrarse en puntos de verificación prácticos: ajuste del bolsillo, ancho de cinta, consistencia del paso, comportamiento de la cinta de cubierta, compatibilidad del carrete y aprobación de muestras antes de la producción en masa.
Jiushuo ofrece soluciones de cinta portadora, cinta portadora gofrada, cinta de cubierta y carrete de plástico para aplicaciones de embalaje en cinta y carrete SMT.
¿Qué Significa EIA-481 para los Compradores de Cinta Portadora?
EIA-481 es un estándar de referencia ampliamente utilizado para embalaje en cinta y carrete en aplicaciones SMT. Para los compradores, define principalmente un marco de embalaje compartido entre fabricantes de componentes, proveedores de cinta y líneas de ensamblaje SMT.
Garantiza que los componentes puedan embalarse, transportarse y alimentarse en máquinas SMT de manera predecible.
Sin embargo, desde una perspectiva de compras, el valor real no es leer el estándar, sino asegurar:
- Los componentes permanezcan estables dentro de los bolsillos
- La cinta se desplace suavemente a través de los alimentadores SMT
- La cinta de cubierta proteja los componentes durante el transporte
- Los carretes sean compatibles con los sistemas de automatización
- El embalaje admita una producción en masa consistente
En la práctica, EIA-481 es un punto de partida, no la garantía final del rendimiento.
Por Qué la Compatibilidad con EIA-481 es Importante al Elegir un Fabricante de Cinta Portadora
Trabajar con un fabricante de cinta portadora EIA-481 con experiencia reduce los riesgos en toda la cadena de suministro SMT.
Los problemas de producción comunes causados por un diseño deficiente de la cinta portadora incluyen:
- Rotación de componentes dentro de los bolsillos
- Desalineación en la recogida y colocación
- Interrupción de la alimentación en líneas SMT
- Desprendimiento inestable de la cinta de cubierta
- Deformación del carrete durante el transporte
- Indexación inconsistente a través de los orificios de arrastre
Estos problemas a menudo provocan tiempos de inactividad o retrabajo en la producción SMT.
Un proveedor calificado ayuda a resolver estos problemas desde el principio optimizando:
- Geometría del bolsillo según la forma real del componente
- Consistencia del ancho de cinta y el paso
- Selección de material para estabilidad y protección
- Rendimiento del sellado de la cinta de cubierta
- Compatibilidad del carrete con sistemas de automatización
La cinta portadora gofrada de Jiushuo está diseñada para componentes SMT que requieren posicionamiento estable, movimiento controlado y rendimiento de alimentación consistente.
Elementos Clave Relacionados con EIA-481 que los Compradores Deben Confirmar con los Proveedores
| Item | Buyer Confirmation Point |
|---|---|
| Ancho de cinta | Debe coincidir con el tamaño del componente y el sistema de alimentación |
| Paso del bolsillo | Garantiza una indexación y espaciado estables |
| Dimensiones del bolsillo | Cumplir con los requisitos A0/B0/K0 del componente |
| Estabilidad del bolsillo | Evita la rotación o inclinación durante el movimiento |
| Alineación de los orificios de arrastre | Garantiza un funcionamiento suave del alimentador SMT |
| Sellado de la cinta de cubierta | Debe proteger el componente y desprenderse de manera consistente |
| Compatibilidad del carrete | Coincide con el equipo de almacenamiento y alimentación |
| Dirección de bobinado | Evita errores de orientación en el ensamblaje |
| Tipo de material | Anti estático o conductor según sea necesario |
| Validación de muestras | Debe confirmarse antes de la producción en masa |
Esta lista de verificación ayuda a los equipos de compras a evitar solicitudes de cotización vagas y garantiza una comunicación más clara con los proveedores.
Cómo Evaluar un Fabricante de Cinta Portadora EIA-481
Un proveedor confiable siempre debe comenzar con el componente, no con la cantidad del pedido.
Antes de cotizar, deben solicitar:
- Planos o fichas técnicas del componente
- Modelos 3D o muestras físicas
- Requisitos de orientación en la cinta
- Compatibilidad con el alimentador o máquina SMT
- Requisitos del entorno de embalaje
Un fabricante sólido debe ser capaz de proporcionar:
- Recomendaciones de diseño de bolsillo
- Personalización de cinta portadora gofrada
- Emparejamiento de compatibilidad de cinta de cubierta
- Orientación en la selección de carretes
- Producción de muestras antes del pedido a granel
- Control de consistencia en producción repetitiva
Jiushuo ofrece soporte completo de embalaje en cinta y carrete, incluyendo cinta portadora, cinta de cubierta y carretes de plástico para aplicaciones SMT.
Estándar de Cinta Portadora vs Rendimiento Real de Alimentación SMT
Incluso cuando una cinta está diseñada según los principios de EIA-481, el rendimiento real en SMT puede variar.
Esto se debe a que los estándares no pueden tener en cuenta completamente:
- Diferencias en la distribución del peso del componente
- Geometrías irregulares
- Tolerancias específicas del alimentador de la máquina
- Vibración durante el transporte
- Condiciones de humedad o estática
Los problemas comunes en entornos reales incluyen:
- Desplazamiento de componentes dentro de las cavidades
- Posiciones de recogida inestables
- Atascos de alimentación en líneas SMT de alta velocidad
- Inconsistencia en el desprendimiento de la cinta de cubierta
- Deformación del carrete bajo tensión

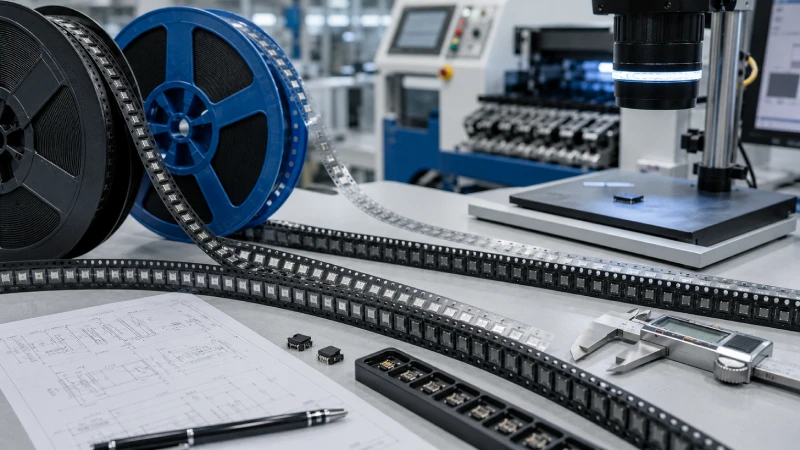

Por eso es esencial realizar pruebas de muestra. Los compradores siempre deben validar:
- Ajuste real del componente dentro de las cavidades
- Rendimiento del alimentador SMT
- Precisión de pick-and-place
- Comportamiento de desprendimiento de la cinta de cubierta
- Estabilidad del bobinado del carrete
Un proveedor que admita pruebas de muestra y aprobación de muestras reduce significativamente el riesgo de producción a largo plazo.
No se debe ignorar la compatibilidad entre la cinta de cubierta y el carrete
La cinta portadora no funciona sola; forma parte de un sistema de embalaje completo.
La cinta de cubierta asegura:
- Protección del componente durante el transporte
- Resistencia al polvo y contaminación
- Rendimiento de desprendimiento estable durante la alimentación SMT
Los carretes de plástico aseguran:
- Bobinado y almacenamiento seguros
- Desbobinado estable en máquinas SMT
- Menor deformación durante la logística
Jiushuo proporciona soluciones integradas que incluyen:
- cinta de cubierta para un rendimiento de sellado estable
- carrete de plástico para sistemas de bobinado compatibles con SMT
Un sistema emparejado reduce los riesgos de compatibilidad y mejora la estabilidad general de la producción.
Lista de verificación para cotizaciones para compradores
Para obtener cotizaciones precisas de un fabricante de cinta portadora, los compradores deben preparar:
Detalles del componente:
- Tamaño (L/A/A)
- Forma y estructura
- Requisitos de orientación
- Configuración de terminales o conductores
- Sensibilidad (ESD o mecánica)
Requisitos de embalaje:
- Ancho de cinta y paso, si se conocen
- Expectativas de ajuste de cavidad
- Requisito de cinta de cubierta
- Requisito de tamaño de carrete
- Volumen mensual o anual
- Cantidad de muestra
Preguntas de comunicación con el proveedor:
- ¿Puede recomendar el diseño de cavidad?
- ¿Puede proporcionar muestras antes de la producción en masa?
- ¿Puede garantizar la consistencia de producción repetida?
- ¿Puede admitir el embalaje completo de cinta y carrete?
¿Cuándo deben elegir los compradores cinta portadora grabada personalizada?
Se recomienda cinta portadora grabada personalizada cuando:
- Los componentes tienen formas irregulares
- Las cavidades estándar no pueden garantizar la estabilidad
- Se requiere alimentación SMT de alta precisión
- Los componentes son de alto valor o sensibles
- Se está desarrollando un embalaje para un nuevo producto
En estos casos, el diseño de cavidad se vuelve crítico para el éxito de la producción.
Las soluciones de cinta portadora grabada de Jiushuo ayudan a los compradores a optimizar:
- Posicionamiento del componente
- Estabilidad de alimentación
- Control de orientación
- Eficiencia SMT
¿Necesita cinta portadora compatible con EIA-481 para embalaje SMT?
Jiushuo admite soluciones completas de embalaje en cinta y carrete para SMT que incluyen cinta portadora, cinta portadora grabada, cinta de cubierta y carretes de plástico.
Si está adquiriendo embalaje para componentes SMT, puede solicitar:
- Revisión del componente
- Recomendación de estructura de cinta
- Soporte para pruebas de muestra
- Emparejamiento completo del sistema de embalaje
Preguntas frecuentes
¿Qué es la cinta portadora EIA-481?
Es una referencia de embalaje en cinta y carrete utilizada en la producción SMT para apoyar el manejo consistente de componentes y la compatibilidad con alimentadores.
¿La EIA-481 garantiza el éxito de la alimentación SMT?
No. Proporciona un marco, pero el rendimiento real depende del ajuste del componente, las pruebas de muestra y las condiciones de la máquina.
¿Por qué es importante la prueba de muestras?
Porque el comportamiento real del componente dentro de las cavidades solo se puede verificar en condiciones reales de alimentación SMT.
¿Qué debo confirmar con un proveedor de cinta portadora?
Ancho de cinta, tamaño de cavidad, paso, cinta de cubierta, compatibilidad del carrete y proceso de aprobación de muestras.
¿Puede un solo proveedor proporcionar cinta, cinta de cubierta y carretes juntos?
Sí, y esto se recomienda para mejorar la compatibilidad del sistema y reducir el riesgo de abastecimiento.
¿Cuándo debo usar cinta portadora grabada personalizada?
Cuando la cinta estándar no puede proporcionar un ajuste estable o cuando los componentes requieren posicionamiento y protección precisos.
