La cinta portadora desempeña un papel directo en la forma en que los componentes electrónicos se protegen, transportan, almacenan y alimentan en los equipos de ensamblaje automatizados. Para los fabricantes de componentes, los equipos de envasado SMT, los compradores OEM y los distribuidores, la calidad de la cinta portadora no es solo una cuestión de envasado. Puede afectar la orientación de los componentes, la estabilidad de la recogida y colocación, la eficiencia de producción y la aceptación del cliente.

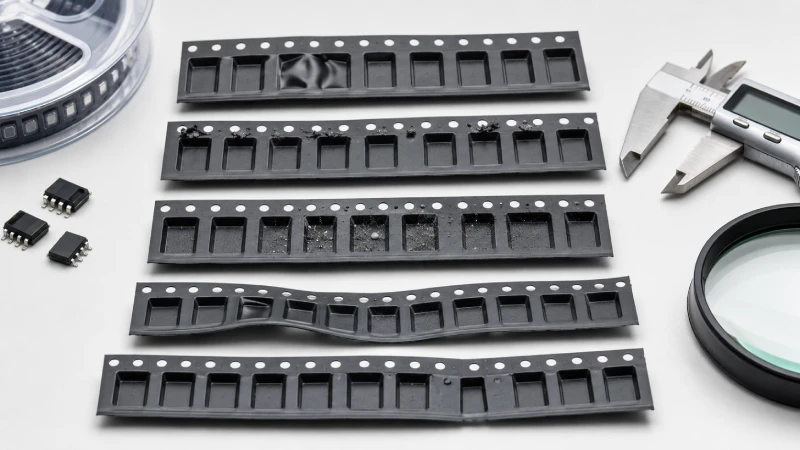

Muchos defectos de la cinta portadora son visibles o se pueden encontrar mediante inspección práctica antes del envío o la producción en serie. Estos incluyen deformación de la cavidad, conformado deficiente, tamaño de cavidad incorrecto, rebabas, polvo, alabeo de la cinta, inconsistencia en el paso, sellado débil y problemas relacionados con ESD. Si bien algunas aplicaciones pueden requerir pruebas avanzadas, la mayoría de los compradores primero necesitan una forma clara y práctica de entender qué se debe verificar y por qué es importante.
Esta guía explica los defectos comunes de la cinta portadora, los métodos de inspección típicos y los puntos clave de confirmación que los compradores deben discutir con los proveedores. También explica cómo Jiushuo respalda el control de calidad de la cinta portadora gofrada mediante la revisión del diseño de cavidades, la aprobación de muestras, la coincidencia de la cinta de cubierta y la inspección previa al envío.
Por qué es importante la inspección de la cinta portadora antes de la producción en serie
La cinta portadora está diseñada para mantener los componentes en una posición estable y repetible. Durante el transporte y la alimentación SMT, cada componente debe permanecer en la cavidad sin movimiento excesivo, rotación, inclinación o daño. Si la cinta está mal formada o la cavidad no se adapta correctamente a la pieza, pueden aparecer problemas más adelante en la línea de producción.
Por ejemplo, una cavidad ligeramente sobredimensionada puede permitir que los componentes giren durante el movimiento. Una cavidad demasiado ajustada puede causar raspaduras o atascos. Un sellado desigual puede dificultar el pelado de la cinta de cubierta, mientras que un sellado débil puede permitir que las piezas se muevan o se caigan. Incluso los defectos pequeños pueden volverse graves cuando la cinta se utiliza en envasado de alto volumen.
Por eso, la inspección de la cinta portadora debe realizarse antes de la producción en serie siempre que se involucre un nuevo componente, una nueva herramienta, un nuevo material o un nuevo requisito de envasado. El objetivo no es prometer que los defectos nunca ocurran. El objetivo práctico es reducir el riesgo, confirmar la compatibilidad y ayudar tanto al proveedor como al comprador a identificar problemas antes de que se produzcan grandes cantidades.
Defectos comunes de la cinta portadora que los compradores deben vigilar
Los defectos de la cinta portadora pueden provenir de la selección del material, las condiciones de conformado, las herramientas, el punzonado, la manipulación, el almacenamiento o la configuración del sellado. Algunos defectos son fáciles de ver, mientras que otros solo se vuelven evidentes después de colocar los componentes reales en las cavidades.
La deformación de la cavidad es uno de los problemas más comunes. Una cavidad deformada puede no sujetar el componente en la posición correcta. Un conformado deficiente también puede crear paredes de cavidad poco claras, profundidad desigual o estructura de cavidad débil. Estos problemas pueden afectar el asentamiento del componente y la estabilidad de la alimentación.
El tamaño incorrecto de la cavidad es otro defecto crítico. Si el largo, ancho o profundidad de la cavidad no coinciden con el componente, la pieza puede moverse demasiado o ajustarse demasiado. Para componentes irregulares, el diseño de la cavidad debe considerar no solo las dimensiones básicas, sino también la forma, el peso, la orientación y los puntos de contacto.
Las rebabas y los bordes ásperos pueden aparecer cerca de los agujeros punzonados, los bordes de la cinta o las aberturas de las cavidades. Pueden afectar la alimentación suave y también pueden generar partículas sueltas. El polvo y la contaminación visible pueden ser motivo de preocupación para componentes electrónicos sensibles, especialmente cuando la limpieza es importante.
El alabeo o curvatura de la cinta puede afectar cómo se mueve la cinta a través del equipo de envasado o SMT. La inconsistencia en el paso puede causar problemas de alineación. Un sellado débil o una adhesión desigual de la cinta de cubierta pueden provocar un envasado inestable. Para piezas sensibles a ESD, el tipo de material y el control de la superficie también deben coincidir con los requisitos del comprador.
Defectos de la cinta portadora, causas posibles y enfoque de inspección
| Defect Type | Possible Cause | Inspection Focus |
|---|---|---|
| Deformación de la cavidad | Conformado inadecuado, herramienta inestable, espesor de material inadecuado | Verificar la forma de la cavidad, el asentamiento del componente y la deformación visible |
| Conformado deficiente de la cavidad | Temperatura de conformado inconsistente o condición de la herramienta | Verificar la claridad de la cavidad, la forma de la pared lateral y la repetibilidad |
| Tamaño incorrecto de la cavidad | Datos de diseño incorrectos, medición de muestra inexacta o desajuste de herramienta | Verificar el ajuste del componente, ancho, largo, profundidad y holgura de la cavidad |
| Rebabas o bordes ásperos | Problemas de corte, punzonado o recorte | Verificar los orificios de arrastre, los bordes de la cinta y las aberturas de las cavidades |
| Polvo o contaminación | Mala manipulación, almacenamiento o entorno de producción | Verificar la superficie de la cinta, las cavidades y la limpieza del carrete |
| Alabeo o curvatura de la cinta | Tensión del material, condición de almacenamiento o desequilibrio de conformado | Verificar la planitud de la cinta y la estabilidad de alimentación |
| Inconsistencia en el paso | Problema de alineación de punzonado o conformado | Comprobar la consistencia del paso del bolsillo y del orificio de arrastre |
| Sellado débil o desigual | Desajuste de la cinta de cubierta o mala configuración del sellado | Comprobar la adhesión de la cinta de cubierta, la suavidad del pelado y la consistencia del sellado |
| Problema de ESD | Selección incorrecta del material o requisito de superficie poco claro | Confirmar las necesidades de material conductor o antiestático antes de la producción |
Esta tabla no sustituye a las normas formales de calidad. En cambio, proporciona a los compradores y equipos de embalaje un punto de partida práctico al revisar muestras de cinta portadora, informes de proveedores o detalles de inspección previa al envío.
Métodos prácticos de inspección de cinta portadora
La inspección de la cinta portadora no siempre tiene que ser complicada. Para muchos proyectos, la primera etapa es una revisión práctica de la calidad visible, las dimensiones, el ajuste del componente, el sellado y la apariencia del embalaje.
La inspección visual se utiliza para verificar deformación del bolsillo, bordes rugosos, polvo, rayones, alabeo de la cinta y el estado general del formado. Este paso es simple pero importante porque muchos riesgos de embalaje se pueden detectar antes de las pruebas con equipo.
Las comprobaciones dimensionales se utilizan para confirmar la longitud, anchura, profundidad, paso y alineación del orificio de arrastre del bolsillo. El objetivo es asegurarse de que la cinta coincida con el componente y sea adecuada para la alimentación. Para componentes personalizados, este paso debe basarse en dibujos reales o muestras físicas.
Las comprobaciones de ajuste del componente son especialmente importantes. El componente debe asentarse de forma segura en el bolsillo sin forzarse. No debe girar excesivamente, inclinarse fácilmente ni moverse de manera que afecte la alimentación. Para piezas más pesadas o irregulares, la verificación del ajuste suele ser más valiosa que observar solo las dimensiones básicas.
Las comprobaciones de sellado de la cinta de cubierta ayudan a confirmar si el sellado es estable y adecuado para la aplicación. La cinta de cubierta debe sellar lo suficiente para proteger los componentes, pero también debe desprenderse suavemente durante el uso automatizado. Jiushuo también puede ayudar en la combinación entre la cinta portadora y la cinta de cubierta para que los compradores puedan reducir los riesgos de embalaje relacionados con el sellado.
Antes del envío, la inspección del embalaje puede incluir el estado del carrete, la calidad del bobinado, el etiquetado, el embalaje exterior y la protección durante el transporte. Estos puntos son importantes porque incluso una cinta portadora bien fabricada puede verse afectada por un bobinado o manipulación deficientes.
Tamaño del bolsillo y ajuste del componente: el punto de inspección más importante
Entre todos los elementos de inspección de la cinta portadora, el ajuste del bolsillo suele ser el más importante. Una cinta portadora puede verse limpia y bien formada, pero si el bolsillo no coincide con el componente, el embalaje puede fallar durante el uso real.
Si el bolsillo es demasiado pequeño, los componentes pueden ser difíciles de cargar o pueden rayarse. Un bolsillo apretado también puede crear riesgos de atasco. Si el bolsillo es demasiado grande, el componente puede girar, desplazarse o inclinarse durante el movimiento. Esto puede provocar una posición de recogida incorrecta durante el montaje SMT.
La profundidad del bolsillo también requiere atención. Un bolsillo poco profundo puede no proporcionar suficiente protección, mientras que un bolsillo muy profundo puede afectar la estabilidad de recogida o la presentación del componente. Para componentes más altos o pesados, la estructura del bolsillo debe soportar la pieza sin permitir movimientos innecesarios.
Por eso, el diseño de cintas personalizadas debe comenzar con información precisa del componente. Los compradores deben proporcionar dibujos del componente, muestras reales, dirección de embalaje y cualquier requisito especial de manipulación. Para piezas con formas irregulares, Jiushuo puede ayudar a desarrollar cintas portadoras personalizadas basadas en necesidades prácticas de embalaje, en lugar de usar un enfoque único.
Compatibilidad de la cinta de cubierta y calidad del sellado
La calidad de la cinta portadora no debe verificarse por separado de la cinta de cubierta. En el embalaje en cinta y carrete, la cinta portadora, la cinta de cubierta y el carrete deben funcionar juntos. Si la cinta de cubierta no coincide con el material de la cinta portadora o las condiciones de sellado, el embalaje final puede tener problemas.
Un sellado débil puede permitir que los componentes se muevan, se caigan o queden expuestos durante el transporte. Un sellado desigual puede crear un pelado inconsistente. Si la cinta de cubierta es demasiado difícil de pelar, puede interrumpir la alimentación automatizada. Si se pela con demasiada facilidad, puede no proporcionar suficiente protección.
Los compradores deben confirmar el tipo de cinta de cubierta, el método de sellado, el comportamiento de pelado esperado y la compatibilidad con el material de la cinta portadora. Para componentes sensibles, también se deben discutir claramente las necesidades de ESD. La elección correcta de la cinta de cubierta ayuda a mejorar la estabilidad del embalaje y reducir problemas durante la alimentación automática.
Por qué la aprobación de muestras es importante antes de la producción en masa
La aprobación de muestras es una de las formas más efectivas de reducir los defectos de la cinta portadora antes de la producción en masa. Brinda tanto al comprador como al proveedor la oportunidad de confirmar el diseño, el material, el ajuste del bolsillo, la compatibilidad de la cinta de cubierta y la dirección del embalaje antes de producir grandes cantidades.
Durante la aprobación de la muestra, el comprador puede colocar componentes reales en los bolsillos y verificar si el ajuste es estable. El equipo de empaquetado puede revisar la orientación, la profundidad del bolsillo, la planitud de la cinta y la condición de sellado. Si es necesario, la muestra también puede probarse con equipos de empaquetado reales o equipos SMT.
Este paso es especialmente importante para componentes nuevos, formas irregulares, piezas más pesadas, componentes electrónicos sensibles y proyectos con requisitos estrictos de empaquetado. Sin la aprobación de la muestra, pequeños errores de diseño pueden detectarse solo después de iniciar la producción en masa, lo que puede provocar retrasos, retrabajos o empaquetados rechazados.
Jiushuo respalda la confirmación de muestras para cinta portadora gofrada, emparejamiento de cinta de cubierta y requisitos completos de empaquetado en cinta y carrete. El propósito es ayudar a los compradores a tomar decisiones con mayor confianza antes de pasar a la producción de gran volumen.
Qué deben confirmar los compradores con los proveedores de cinta portadora
Antes de realizar un pedido, los compradores deben confirmar varios puntos prácticos con el proveedor de cinta portadora. Estos detalles ayudan a reducir malentendidos y mejorar la consistencia de la producción.
Primero, el comprador debe confirmar si el proveedor tiene dibujos precisos de los componentes o muestras reales. Si solo se proporcionan dimensiones aproximadas, el diseño del bolsillo puede no ser confiable. Segundo, se deben discutir claramente la longitud, anchura, profundidad, paso y orientación requeridos del bolsillo.
La selección del material también es importante. Los compradores deben confirmar si el componente necesita material conductor, antiestático o estándar. Para componentes sensibles a ESD, el requisito debe indicarse antes de la producción de la muestra.
El tipo de cinta de cubierta y la preferencia de sellado también deben confirmarse. Una solución de empaquetado completa debe considerar la relación entre la cinta portadora, la cinta de cubierta, el carrete, la dirección de bobinado y la protección del empaquetado.
Los compradores también deben preguntar sobre la aprobación de muestras, la inspección antes del envío, el etiquetado y el método de empaquetado. Para proyectos de exportación, un empaquetado estable y un etiquetado claro ayudan a los distribuidores y compradores OEM a gestionar el inventario y la inspección de entrada más fácilmente.
Cómo Jiushuo respalda el control de calidad de la cinta portadora
Jiushuo respalda el control de calidad de la cinta portadora centrándose en las necesidades prácticas de producción y empaquetado. En lugar de tratar la cinta portadora como un simple material de empaquetado de plástico, Jiushuo revisa el ajuste del componente, la calidad de formación, la compatibilidad con la cinta de cubierta y la preparación para el envío.
Para proyectos de cinta portadora gofrada, Jiushuo puede ayudar a revisar el tamaño del componente, la estructura del bolsillo, la selección del material, la anchura de la cinta, el paso y el emparejamiento con el carrete. Durante la preparación de la muestra, el equipo puede verificar la calidad de formación visible, la forma del bolsillo, la condición de ajuste y la compatibilidad de sellado.
Para compradores que necesitan una solución más completa, Jiushuo también puede respaldar el emparejamiento de la cinta de cubierta y la coordinación del empaquetado en cinta y carrete. Esto ayuda a reducir problemas causados por materiales no coincidentes, mal sellado o requisitos de empaquetado poco claros.
El objetivo es ayudar a fabricantes de componentes, equipos de empaquetado SMT, compradores OEM y distribuidores a reducir el riesgo de empaquetado antes de la producción en masa y el envío. Si bien ningún proveedor debe afirmar que los defectos pueden eliminarse por completo, un proceso claro de inspección y aprobación de muestras puede mejorar en gran medida la confianza y la consistencia.
¿Necesita ayuda para verificar la calidad de la cinta portadora antes de la producción?
Si está desarrollando cinta portadora para componentes electrónicos, Jiushuo puede ayudar a revisar el ajuste del bolsillo, la selección del material, el emparejamiento de la cinta de cubierta, la aprobación de muestras y los requisitos de empaquetado antes de la producción en masa.
Comparta su dibujo del componente, muestra real o requisito de empaquetado con el equipo de Jiushuo. Podemos ayudar a recomendar una solución práctica de cinta portadora basada en el tamaño, la forma, las necesidades de protección, los requisitos de alimentación y las condiciones de envío del componente.
Contacte a Jiushuo para solicitar soporte de cinta portadora para su próximo proyecto de empaquetado.
Preguntas frecuentes
¿Cuáles son los defectos más comunes de la cinta portadora?
Los defectos comunes de la cinta portadora incluyen deformación del bolsillo, mala formación del bolsillo, tamaño incorrecto del bolsillo, rebabas, polvo, alabeo de la cinta, inconsistencia del paso, sellado débil y problemas relacionados con ESD. Estos problemas pueden afectar la protección del componente, la orientación, la estabilidad del sellado o la alimentación automatizada.
¿Cómo inspeccionan la cinta portadora antes del envío?
La inspección de la cinta portadora generalmente incluye inspección visual, controles dimensionales, verificación del ajuste del componente, verificación del sellado de la cinta de cubierta, revisión de la planitud de la cinta, inspección del bobinado del carrete y confirmación del empaquetado. Los elementos exactos de inspección dependen del tipo de componente y del requisito de empaquetado.
¿Por qué es importante el tamaño del bolsillo en el control de calidad de la cinta portadora?
El tamaño del bolsillo afecta cómo se asienta el componente dentro de la cinta. Si el bolsillo está demasiado apretado, el componente puede atascarse o rayarse. Si el bolsillo está demasiado suelto, el componente puede girar, inclinarse o desplazarse durante el transporte y la alimentación SMT.
¿Puede la cinta de cubierta causar problemas de empaquetado?
Sí. Si la cinta de cubierta no coincide con el material de la cinta portadora o las condiciones de sellado, puede provocar un sellado débil, desprendimiento desigual, fuerza de pelado excesiva o interrupciones en la alimentación. La compatibilidad de la cinta de cubierta debe confirmarse antes de la producción en masa.
¿Por qué deben los compradores aprobar las muestras antes de la producción en masa?
La aprobación de muestras ayuda a confirmar el diseño de la cavidad, el ajuste del componente, la selección del material, la calidad del sellado y la dirección del empaquetado antes de la producción en serie. Reduce el riesgo de fabricar grandes cantidades con un empaquetado incorrecto o inestable.
¿Jiushuo apoya la inspección personalizada de la cinta portadora?
Sí. Jiushuo respalda la inspección práctica para proyectos personalizados de cinta portadora gofrada, incluyendo la revisión del ajuste de la cavidad, la verificación visible del formado, la compatibilidad de la cinta de cubierta, la aprobación de muestras y la revisión del empaquetado previo al envío.
