Elegir el ancho correcto de la cinta portadora es uno de los primeros pasos al preparar componentes electrónicos para el empaquetado SMT. Para compradores, distribuidores y equipos de aprovisionamiento OEM, el ancho de la cinta no es solo un número en un dibujo. Afecta cómo el componente se asienta dentro del bolsillo, cómo la cinta se desplaza suavemente a través de los alimentadores SMT, cómo se sella la cinta cubierta y qué carrete debe usarse para almacenamiento y entrega.
Una pregunta común es: ¿debemos usar cinta portadora de 8 mm, cinta portadora de 12 mm, cinta portadora de 16 mm, cinta portadora de 24 mm o una opción personalizada más ancha? La respuesta depende del tamaño del componente, la altura, la forma, la orientación, el diseño del bolsillo y el equipo de montaje utilizado por su cliente o línea de producción.
Esta guía de anchos de cinta portadora explica los anchos comunes en términos prácticos, sin profundizar demasiado en los estándares dimensionales. El objetivo es ayudar a los compradores a entender qué verificar antes de realizar un pedido y cómo trabajar con un proveedor de cinta portadora para evitar problemas de empaquetado.
¿Qué Significa el Ancho de la Cinta Portadora?
El ancho de la cinta portadora se refiere al ancho total de la cinta que sostiene los componentes electrónicos en bolsillos individuales. Estos bolsillos mantienen los componentes posicionados correctamente durante el almacenamiento, transporte y alimentación en máquinas pick-and-place SMT.
En la cinta portadora gofrada, el ancho debe permitir suficiente espacio para varias áreas funcionales. Estas incluyen el área del bolsillo, los orificios de arrastre, el área de sellado para la cinta cubierta y los bordes laterales que ayudan a guiar la cinta a través del equipo. Esto significa que el ancho de la cinta portadora no se decide solo por la longitud y el ancho del componente.
Por ejemplo, un componente pequeño puede caber dentro de un bolsillo estrecho, pero si el componente es alto, irregular o necesita una orientación especial, puede ser necesario un ancho de cinta mayor. Por eso los compradores deben revisar el requisito completo de empaquetado en lugar de elegir el ancho de la cinta solo por el tamaño del componente.
Jiushuo ofrece diferentes opciones de ancho de cinta portadora gofrada para el empaquetado de componentes electrónicos, incluyendo anchos estándar comunes y diseños personalizados para requisitos especiales.
Por Qué el Ancho de la Cinta Portadora es Importante para los Compradores
El ancho de la cinta portadora afecta varias partes importantes del proceso de empaquetado. Si la cinta es demasiado estrecha, puede no haber suficiente espacio para diseñar un bolsillo estable. El componente puede moverse, inclinarse o quedar demasiado cerca del área de sellado. Esto puede crear problemas durante la operación pick-and-place.
Si la cinta es más ancha de lo necesario, puede aumentar el costo de empaquetado, ocupar más espacio en el carrete y reducir la eficiencia de empaquetado. Una cinta más ancha también puede requerir un carrete más grande o una configuración de alimentador diferente.
Para los compradores, la preocupación principal no es simplemente si el componente cabe en la cinta. La pregunta real es si el componente puede ser empaquetado, sellado, almacenado, enviado y alimentado de manera confiable. Un buen ancho de cinta portadora debe soportar un diseño de bolsillo estable, un sellado correcto de la cinta cubierta, un emparejamiento adecuado del carrete y una alimentación SMT suave.
Anchos Comunes de Cinta Portadora y Consideraciones Típicas de Aplicación
La siguiente tabla ofrece una visión práctica de los anchos comunes de cinta portadora. Debe usarse como guía general, no como una regla fija. La selección final del ancho debe confirmarse siempre en base al dibujo del componente, la muestra, los requisitos del alimentador y las necesidades de empaquetado.
| Ancho de la cinta portadora | Consideraciones típicas de aplicación | Notas para el comprador |
|---|---|---|
| Cinta portadora de 8 mm | A menudo usada para componentes muy pequeños y paquetes SMD compactos | Adecuada cuando el componente es pequeño y la eficiencia de alimentación de alto volumen es importante |
| Cinta portadora de 12 mm | Usada para componentes pequeños a medianos que necesitan más espacio en el bolsillo que la cinta de 8 mm | Útil cuando la altura, forma u orientación del componente requiere espacio adicional |
| Cinta portadora de 16 mm | Común para componentes de tamaño mediano o piezas con formas más complejas | Los compradores deben verificar la profundidad del bolsillo, la estabilidad del componente y la compatibilidad con el alimentador |
| Cinta portadora de 24 mm | A menudo seleccionada para componentes más grandes, conectores, módulos o paquetes irregulares | El ancho de la cinta cubierta y el tamaño del carrete deben confirmarse juntos |
| Cinta portadora de 32 mm | Usada para componentes más grandes o más anchos que necesitan más soporte en el bolsillo | Adecuada cuando la pieza necesita un diseño de bolsillo más grande o una mejor estabilidad de manejo |
| Ancho personalizado de cinta portadora | Usado cuando los anchos estándar no pueden soportar el componente o el requisito de producción | Por lo general, se necesita el dibujo del componente, la muestra o datos 3D para un diseño adecuado |
Cinta Portadora de 8 mm: Para Componentes Pequeños y Compactos
La cinta portadora de 8 mm es uno de los anchos más comunes para componentes electrónicos pequeños. A menudo se usa cuando los componentes son compactos, ligeros y adecuados para ensamblaje SMT de alto volumen.
La principal ventaja de la cinta portadora de 8 mm es la eficiencia. Permite un empaquetado compacto, carretes más pequeños y una alimentación suave para piezas pequeñas cuando el diseño del bolsillo es correcto. Para compradores que manejan componentes de gran volumen, la cinta de 8 mm puede ser una opción práctica y rentable.
Sin embargo, no se debe seleccionar cinta portadora de 8 mm solo porque el componente parece pequeño. Los compradores deben confirmar la altura del componente, la profundidad del bolsillo, el movimiento del componente dentro del bolsillo y la compatibilidad con el alimentador. Algunos componentes pequeños pueden requerir cinta de 12 mm si necesitan más espacio para un posicionamiento estable.
Cinta portadora de 12 mm: una opción flexible para piezas pequeñas y medianas
La cinta portadora de 12 mm se elige a menudo cuando la cinta de 8 mm no proporciona suficiente espacio. Ofrece más espacio para el bolsillo, lo que puede ser útil para componentes que son ligeramente más grandes, más altos o más sensibles a la orientación.
Para muchos compradores, la cinta portadora de 12 mm es una opción intermedia flexible. Sigue siendo lo suficientemente compacta para un embalaje SMT eficiente, pero proporciona más espacio de diseño que la cinta de 8 mm. Esto puede ayudar a mejorar la estabilidad del bolsillo y reducir el riesgo de movimiento del componente durante el transporte y la alimentación.
La cinta de 12 mm puede ser adecuada para componentes pequeños y medianos, pero la decisión final debe depender de las dimensiones reales del componente y su comportamiento de embalaje. Si la pieza tiene una forma especial, estructura elevada o superficie frágil, el proveedor debe revisar la muestra o el dibujo antes de confirmar el ancho de la cinta.
Cinta portadora de 16 mm: más espacio para un diseño de bolsillo estable
La cinta portadora de 16 mm se usa comúnmente para componentes electrónicos de tamaño mediano. En comparación con la cinta de 8 mm y 12 mm, proporciona más espacio para la disposición del bolsillo, el posicionamiento del componente y la profundidad del bolsillo.
Este ancho suele ser útil cuando el componente necesita un mejor soporte dentro del bolsillo. Algunos componentes pueden no ser muy grandes, pero pueden requerir una cinta más ancha debido a su altura, forma o requisito de orientación. En estos casos, la cinta de 16 mm puede ayudar a crear una estructura de embalaje más estable.
Los compradores también deben verificar la compatibilidad con el alimentador antes de confirmar la cinta portadora de 16 mm. La mayoría de las líneas SMT admiten anchos de cinta comunes, pero sigue siendo importante confirmar el ancho de cinta aceptado por la línea de producción o el equipo de montaje del cliente final.
Cinta portadora de 24 mm y 32 mm: para componentes y módulos más grandes
Las cintas portadoras de 24 mm y 32 mm se seleccionan generalmente para componentes más grandes, conectores, módulos, sensores, piezas de blindaje y otras piezas que necesitan más espacio en el bolsillo. Estos anchos proporcionan más espacio para la colocación de componentes y pueden soportar una manipulación más estable durante el almacenamiento y la alimentación SMT.
Al usar cinta portadora más ancha, los compradores deben prestar más atención a las piezas coincidentes del sistema de embalaje completo. La cinta más ancha puede requerir una cinta de cubierta más ancha, un carrete de plástico adecuado y la configuración correcta del alimentador. También puede afectar la cantidad de embalaje por carrete, el volumen de envío y el almacenamiento en el almacén.
Para componentes grandes o irregulares, el objetivo no es solo seleccionar una cinta lo suficientemente ancha. El proveedor también debe diseñar un bolsillo que sujete el componente de forma segura sin dificultar la recogida. Este equilibrio es especialmente importante para componentes con formas irregulares o superficies delicadas.

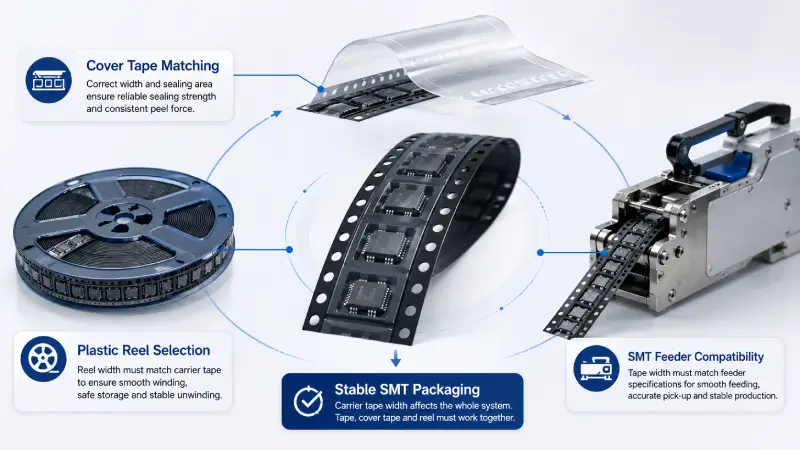

Cómo el ancho de la cinta afecta la coincidencia de la cinta de cubierta y el carrete
El ancho de la cinta portadora debe coincidir con la cinta de cubierta y el carrete correctos. Estos tres elementos deben revisarse juntos en lugar de pedirse por separado.
La cinta de cubierta se utiliza para sellar los componentes dentro de los bolsillos de la cinta portadora. Si la cinta de cubierta es demasiado estrecha, es posible que no selle correctamente el área del bolsillo. Si es demasiado ancha, puede interferir con el movimiento de la cinta o el rendimiento del pelado. La coincidencia correcta ayuda a mantener una resistencia de sellado estable y una fuerza de pelado consistente durante la producción SMT.
Los compradores pueden revisar las opciones de cinta de cubierta de Jiushuo al confirmar el ancho de la cinta portadora. El tipo y tamaño de la cinta de cubierta deben seleccionarse según el material de la cinta portadora, el requisito de sellado, la sensibilidad del componente y las condiciones de alimentación del cliente.
La coincidencia del carrete también es importante. La cinta portadora más ancha generalmente necesita un ancho de carrete coincidente. El carrete debe soportar un bobinado suave, un almacenamiento seguro y un desbobinado estable durante la producción. Si el carrete no coincide correctamente con la cinta, la cinta puede desplazarse, deformarse o desbobinarse de manera desigual.
Por esta razón, los compradores también deben confirmar el carrete de plástico correcto junto con la cinta portadora y la cinta de cubierta. Una solución completa de cinta y carrete ayuda a reducir el riesgo de embalaje y facilita el uso del producto en líneas SMT.
Cómo el ancho de la cinta portadora afecta la compatibilidad con el alimentador
Los alimentadores SMT están diseñados para soportar anchos de cinta específicos. Si el ancho de la cinta portadora no coincide con el alimentador, pueden ocurrir problemas de producción. Estos problemas pueden incluir alimentación deficiente, paradas de la máquina, desalineación de la cinta, recogida inestable o pérdida de componentes.
Para los compradores que suministran componentes a fabricantes OEM o fábricas EMS, la compatibilidad con el alimentador es muy importante. Incluso si el diseño de la cinta parece correcto, el embalaje aún puede causar quejas si el cliente final no puede ejecutarlo sin problemas en su línea SMT.
Antes de confirmar el ancho de la cinta portadora, los compradores deben verificar si la línea de montaje admite ese ancho. Si el comprador no dispone de esta información, es útil preguntar al cliente o al equipo de producción los requisitos del alimentador. Este paso puede evitar costosos cambios después de iniciado el empaquetado en masa.
Cuándo puede ser necesario un ancho de cinta portadora personalizado
Los anchos estándar de cinta portadora, como 8 mm, 12 mm, 16 mm, 24 mm y 32 mm, pueden cubrir las necesidades de empaquetado de muchos componentes electrónicos. Sin embargo, puede ser necesario un ancho personalizado o un diseño de bolsillo personalizado cuando las opciones estándar no pueden soportar adecuadamente el componente.
Puede ser necesario un ancho personalizado cuando el componente es demasiado grande para un diseño de bolsillo estándar, tiene una forma irregular, requiere una dirección de colocación especial o se mueve demasiado dentro de la cinta estándar. También puede ser necesario cuando el cliente tiene requisitos específicos de alimentador, carrete o empaquetado.
En algunos casos, el ancho de la cinta en sí puede ser estándar, pero el diseño del bolsillo debe personalizarse. En otros casos, tanto el ancho como la estructura del bolsillo deben desarrollarse según el componente.
Jiushuo admite el diseño de cintas portadoras personalizadas basado en dibujos de componentes, muestras y requisitos de empaquetado. Para proyectos que involucran componentes nuevos, empaques especiales o problemas de alimentación inestable, el soporte de diseño personalizado puede ayudar a los compradores a reducir el ensayo y error y mejorar la confiabilidad de la producción.
¿Qué información deben proporcionar los compradores antes de confirmar el ancho de la cinta portadora?
Para elegir el ancho correcto de la cinta portadora, los compradores deben proporcionar la mayor cantidad de información de empaquetado posible. La información más útil incluye la longitud, el ancho, la altura, el peso, el dibujo, la hoja de datos y las muestras del componente, si están disponibles.
Los compradores también deben compartir el ancho de cinta requerido si ya fue especificado por el cliente, el tipo de alimentador SMT si se conoce, la cantidad esperada por carrete, los requisitos de la cinta de cubierta, los requisitos de tamaño del carrete y cualquier preocupación especial de manipulación.
Si el componente tiene una superficie frágil, forma inusual, bordes afilados, alto valor o un requisito estricto de orientación, esto también debe mencionarse al principio. Estos detalles pueden afectar la profundidad del bolsillo, la holgura del bolsillo, la selección de la cinta de cubierta y la compatibilidad del carrete.
Cuantos más datos tenga el proveedor, más fácil será recomendar un ancho de cinta portadora grabada práctico y estable.
Consejo de compra simple: No elija el ancho solo por el tamaño del componente
La selección del ancho de la cinta portadora debe comenzar con las dimensiones del componente, pero no debe terminar ahí. Una solución de empaquetado confiable también debe considerar el diseño del bolsillo, la estabilidad del componente, la compatibilidad con el alimentador, el sellado de la cinta de cubierta, la compatibilidad del carrete y la manipulación en producción.
Para piezas pequeñas, puede ser adecuada una cinta portadora de 8 mm. Para piezas ligeramente más grandes o más altas, puede ser mejor una cinta portadora de 12 mm o 16 mm. Para componentes más grandes, conectores y módulos, puede ser necesaria una cinta de 24 mm o 32 mm. Para componentes irregulares o especiales, el diseño de cinta portadora personalizada puede ser la opción más segura.
El mejor enfoque es dejar que el proveedor revise el requisito completo de empaquetado antes de confirmar la producción. Esto ayuda a evitar problemas de incompatibilidad con el alimentador, problemas de sellado, problemas con el carrete y alimentación inestable en SMT.
¿Necesita ayuda para elegir el ancho correcto de la cinta portadora?
Jiushuo proporciona cinta portadora grabada en anchos comunes como 8 mm, 12 mm, 16 mm, 24 mm, 32 mm y opciones personalizadas para necesidades especiales de empaquetado de componentes electrónicos.
Si no está seguro de qué ancho de cinta portadora es adecuado para su componente, Jiushuo puede revisar su dibujo, muestra, requisito de alimentador, necesidades de cinta de cubierta y especificación del carrete para recomendar una solución de empaquetado práctica.
Envíe los detalles de su componente a Jiushuo para obtener soporte en la selección del ancho de cinta portadora grabada, diseño de bolsillo personalizado, compatibilidad de cinta de cubierta y selección de carrete.
Preguntas frecuentes
¿Cuál es el ancho de cinta portadora más común?
Los anchos comunes de cinta portadora incluyen 8 mm, 12 mm, 16 mm, 24 mm y 32 mm. El ancho correcto depende del tamaño del componente, la forma, la altura, el diseño del bolsillo y el requisito del alimentador.
¿Cuándo debo elegir una cinta portadora de 8 mm?
La cinta portadora de 8 mm se utiliza generalmente para componentes pequeños y compactos. Sin embargo, los compradores deben confirmar la altura del componente, la estabilidad del bolsillo y la compatibilidad con el alimentador SMT antes de elegirla.
¿Es mejor la cinta portadora de 12 mm que la de 8 mm?
No siempre. La cinta portadora de 12 mm proporciona más espacio en el bolsillo, pero la cinta de 8 mm puede ser más eficiente para componentes más pequeños. La mejor opción depende del componente real y de la configuración de producción.
¿El ancho de la cinta portadora afecta la selección de la cinta de cubierta?
Sí. La cinta de cubierta debe coincidir con el ancho de la cinta portadora y el área de sellado. Una compatibilidad incorrecta de la cinta de cubierta puede afectar la calidad del sellado, la fuerza de pelado y la estabilidad de alimentación en SMT.
¿El ancho de la cinta portadora afecta la selección del carrete?
Sí. Una cinta portadora más ancha generalmente requiere un ancho de carrete compatible. La cinta portadora, la cinta de cubierta y el carrete de plástico deben confirmarse juntos para evitar problemas de bobinado o alimentación.
¿Puede Jiushuo fabricar anchos de cinta portadora personalizados?
Sí. Jiushuo admite el diseño personalizado de cinta portadora estampada para componentes que no pueden embalarse correctamente con anchos de cinta estándar. Los compradores pueden proporcionar planos, fichas técnicas, muestras o requisitos de embalaje para su revisión.
