En la producción SMT de alta velocidad, la cinta portadora es más que un material de embalaje. Desempeña un papel directo en cómo los componentes se presentan, recogen y colocan mediante equipos automatizados. Cuando la cinta portadora es consistente, el alimentador puede indexar suavemente, la boquilla puede recoger piezas desde una posición estable y la línea de producción puede funcionar con menos interrupciones. Cuando la cinta es inconsistente, incluso pequeñas variaciones pueden provocar recogidas incorrectas, alarmas del alimentador, movimiento de componentes o tiempos de inactividad inesperados.
Para compradores, gerentes de calidad y proveedores de componentes electrónicos, el control de tolerancia de la cinta portadora no necesita entenderse como una fórmula de ingeniería complicada. La pregunta práctica es simple: ¿puede la cinta sostener y presentar cada componente de manera repetible durante el pick-and-place de alta velocidad?
Por eso es importante elegir la cinta portadora gofrada para alimentación SMT estable, especialmente para componentes de precisión, conectores, sensores, terminales, piezas estampadas y otros productos que requieren un posicionamiento estable durante el montaje automatizado.
Por Qué la Consistencia de la Cinta Portadora es Importante en la Alimentación SMT de Alta Velocidad
Las máquinas pick-and-place de alta velocidad dependen de la repetibilidad. La máquina espera que cada bolsillo llegue a una ubicación predecible, con el componente en una posición y orientación estables. Si el tamaño del bolsillo, el paso de la cinta, la profundidad del bolsillo, la planitud de la cinta o el sellado de la cinta de cubierta son inconsistentes, la máquina aún puede funcionar, pero el riesgo de alimentación inestable aumenta.
En la producción real, los problemas de tolerancia de la cinta portadora a menudo aparecen como interrupciones pequeñas pero repetidas. Por ejemplo, los componentes pueden desplazarse dentro del bolsillo, girar antes de la recogida, quedar demasiado altos o demasiado bajos, o ser difíciles de recoger de manera consistente. A veces, el problema no es causado por el componente en sí, sino por cómo se sostiene, sella y enrolla dentro del paquete de cinta y carrete.
Para los equipos de montaje SMT, estos problemas pueden reducir la eficiencia de producción. Para los proveedores de componentes, pueden provocar quejas de clientes o lotes de embalaje rechazados. Para los equipos de compras, pueden aumentar los costos ocultos porque un embalaje inestable puede afectar el rendimiento del montaje posterior. Un buen control de tolerancia de la cinta portadora ayuda a reducir estos riesgos antes de que los productos lleguen a la línea SMT.

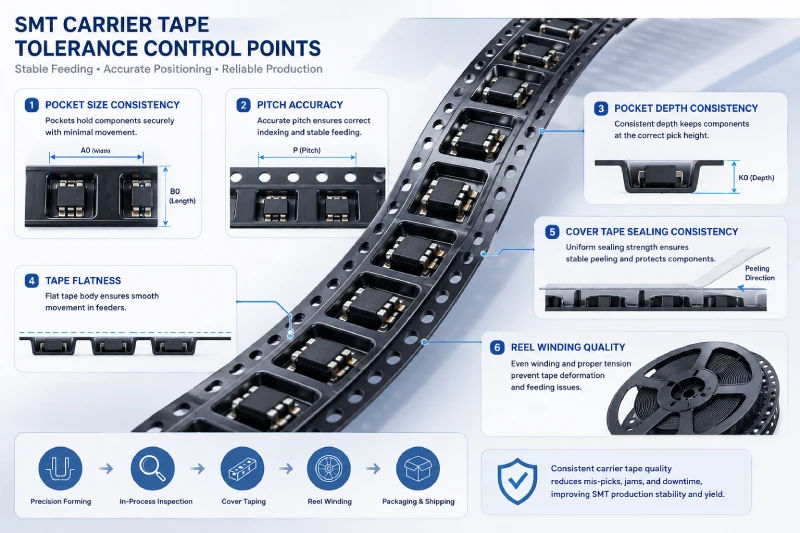

Áreas Clave de Tolerancia de la Cinta Portadora que los Compradores Deberían Entender
La precisión de la cinta portadora implica varias áreas prácticas. Los compradores no necesitan centrarse en la teoría de medición compleja, pero deben entender qué partes de la cinta afectan la estabilidad de la alimentación.
Consistencia del Tamaño del Bolsillo
El tamaño del bolsillo es uno de los factores más importantes en la tolerancia de la cinta portadora. El bolsillo debe sujetar el componente de forma segura sin estar demasiado apretado ni demasiado suelto. Si el bolsillo está demasiado apretado, el componente puede atascarse o ser difícil de recoger. Si está demasiado suelto, el componente puede moverse, inclinarse, girar o desplazarse de la posición correcta de recogida.
Esto es especialmente importante para componentes irregulares, como conectores, terminales, sensores, piezas metálicas estampadas y componentes con pines, cables o formas desiguales. Estas piezas a menudo no pueden embalarse de manera confiable en cintas estándar. Una cinta portadora gofrada personalizada diseñada adecuadamente puede ayudar a mejorar el ajuste del componente y reducir el movimiento durante la alimentación, manipulación y transporte.
La consistencia del bolsillo también importa de un bolsillo a otro. Incluso si los primeros bolsillos se ven correctos, la variación a lo largo del carrete puede causar inestabilidad en la alimentación. Por eso es importante la inspección durante la producción de la cinta portadora antes de comenzar el embalaje masivo.
Precisión del Paso
El paso se refiere a la distancia entre bolsillos. En la alimentación SMT de alta velocidad, la precisión del paso ayuda al alimentador a indexar la cinta correctamente. Si la distancia entre bolsillos no es consistente, el componente puede llegar ligeramente antes o después de la posición de recogida esperada. Esto puede aumentar la probabilidad de recogidas incorrectas, correcciones de la boquilla o paradas de la máquina.
La precisión del paso se vuelve más importante a medida que aumenta la velocidad de producción. A velocidades más lentas, las pequeñas variaciones pueden ser menos visibles. A alta velocidad, sin embargo, la máquina tiene menos tiempo para ajustarse. Una pequeña inconsistencia repetida a lo largo de miles de bolsillos puede convertirse en un problema real de producción.
Para los compradores, el punto clave es confirmar que el proveedor tiene procesos estables de formación e inspección de la cinta portadora. La cinta portadora no solo debe coincidir con el dibujo del componente; también debe soportar una alimentación confiable en equipos automatizados.
Planitud de la Cinta
La planitud de la cinta afecta cómo se mueve la cinta portadora a través de los alimentadores. Si la cinta se curva, alabea, dobla o se vuelve irregular después del formado o bobinado, puede no funcionar sin problemas durante la producción. Esto puede causar resistencia en el alimentador, inestabilidad en el indexado o errores en la presentación de componentes.
La planitud de la cinta puede verse influenciada por la selección del material, la calidad del formado, las condiciones de almacenamiento, la tensión de bobinado y el manejo del carrete. Incluso un bolsillo bien diseñado puede no funcionar correctamente si el cuerpo de la cinta no es estable.
Para aplicaciones de pick-and-place de alta velocidad, la planitud debe verificarse no solo inmediatamente después de la producción, sino también después del bobinado. En algunos casos, la deformación de la cinta puede aparecer después de que el carrete se haya almacenado o enviado. Por eso, la condición del embalaje y la calidad del carrete deben considerarse junto con la cinta misma.
Consistencia de la profundidad del bolsillo
La profundidad del bolsillo afecta cómo se asienta el componente dentro de la cinta. Si el bolsillo es demasiado poco profundo, el componente puede quedar demasiado alto y contactar con la cinta de cubierta. Si el bolsillo es demasiado profundo, el componente puede quedar demasiado bajo para una recogida estable. Si la profundidad del bolsillo varía de un bolsillo a otro, la altura de recogida puede volverse inconsistente durante la alimentación SMT.
Esto es especialmente importante para componentes altos, frágiles, pesados y aquellos con superficies sensibles. El componente debe protegerse dentro del bolsillo, pero también debe ser fácil de acceder para la boquilla de pick-and-place.
Un buen control de la profundidad del bolsillo ayuda a mantener el componente a una altura estable. También reduce el riesgo de daños en la superficie, interferencia con la cinta de cubierta o un rendimiento de recogida deficiente.
Consistencia del sellado de la cinta de cubierta
La cinta portadora y la cinta de cubierta funcionan juntas como un sistema. La cinta portadora sostiene el componente, mientras que la cinta de cubierta lo protege y lo mantiene dentro del bolsillo durante el transporte y la alimentación. Si el sellado es demasiado débil, los componentes pueden moverse o la cinta de cubierta puede levantarse. Si el sellado es demasiado fuerte o desigual, el pelado puede volverse inestable durante la alimentación.
Un pelado inestable puede causar vibraciones, componentes voladores, alarmas en el alimentador o interrupciones en la línea SMT. Por esta razón, los compradores no deben evaluar la cinta portadora por sí sola. También debe revisarse la compatibilidad entre el material de la cinta portadora y la cinta de cubierta para embalaje SMT.
Un sellado consistente ayuda a mantener un rendimiento de pelado estable. También reduce el riesgo de movimiento del componente antes de la posición de recogida. Para componentes sensibles o producción de alta velocidad, se recomienda encarecidamente realizar pruebas de muestra con la cinta de cubierta seleccionada antes de la producción en masa.
Calidad del bobinado del carrete
Incluso si la cinta portadora está bien formada, un mal bobinado del carrete puede crear problemas de alimentación. Tensión de bobinado desigual, capas sueltas, puntos apretados o deformación del carrete pueden afectar cómo se desenrolla la cinta durante la producción SMT. Esto puede provocar movimiento inestable, distorsión de la cinta o resistencia en el alimentador.
El carrete de plástico debe coincidir con el ancho de la cinta, la cantidad de embalaje y los requisitos de manejo. Un carrete de plástico adecuado para embalaje en cinta y carrete ayuda a proteger la cinta durante el almacenamiento, envío y uso en producción.
Para los compradores, el bobinado del carrete no debe tratarse como un detalle secundario. La calidad de la cinta, el sellado de la cinta de cubierta y el bobinado del carrete afectan la experiencia final de alimentación.
Problemas de tolerancia comunes y posible impacto SMT
| Tolerance or Packaging Issue | Possible SMT Impact |
|---|---|
| Tamaño de bolsillo inconsistente | Movimiento, rotación, inclinación del componente o posición de recogida inestable |
| Mala precisión del paso | Desalineación durante el indexado del alimentador o la recogida |
| Profundidad de bolsillo desigual | Componente demasiado alto o demasiado bajo, causando inestabilidad en la recogida |
| Alabeo o curvatura de la cinta | Atasco en el alimentador, movimiento inestable de la cinta o interrupción de la línea |
| Sellado inconsistente de la cinta de cubierta | Pelado inestable, componentes voladores o alarmas en el alimentador |
| Malo bobinado del carrete | Tensión de alimentación desigual, deformación de la cinta o problemas de manejo |
| Inconsistencia del material | Variación entre lotes y mayor riesgo de calidad en el embalaje |
Esta tabla muestra por qué la tolerancia de la cinta portadora debe verse desde una perspectiva de estabilidad de producción. El propósito no es solo cumplir con las dimensiones en papel, sino asegurar que la cinta funcione de manera confiable en el proceso SMT real.
Qué se debe verificar antes de la producción en masa
Antes de la producción en masa, compradores y proveedores deben confirmar varios detalles prácticos. El primer paso es comprender el componente en sí. Su tamaño, forma, peso, estructura de pines, sensibilidad de superficie y orientación requerida afectan el diseño de la cinta portadora.
A continuación, debe revisarse el ajuste del bolsillo. El componente no debe moverse excesivamente dentro del bolsillo, pero tampoco debe estar demasiado apretado. Los compradores deben verificar si la pieza puede rotar, inclinarse, saltar o atascarse. Para componentes con geometría irregular, el diseño del bolsillo puede necesitar soportar puntos de contacto específicos o áreas de holgura.
La profundidad del bolsillo también debe comprobarse cuidadosamente. El componente debe asentarse a una altura estable para la recogida, al mismo tiempo que está protegido por el bolsillo y la cinta de cubierta. Para componentes más altos o piezas frágiles, la relación entre la profundidad del bolsillo y la holgura de la cinta de cubierta es especialmente importante.
El paso de la cinta, los orificios de arrastre y la planitud de la cinta deben revisarse para garantizar la compatibilidad con el alimentador. La cinta debe moverse suavemente y avanzar de manera consistente. Si la cinta se curva o deforma después del bobinado, el problema debe resolverse antes de la producción en serie.
El sellado y el despegado de la cinta de cubierta deben probarse junto con la cinta portadora. El sellado debe ser lo suficientemente fuerte para proteger los componentes, pero estable para un despegado suave durante la alimentación en SMT. Finalmente, deben confirmarse el tamaño del carrete, la dirección de bobinado, la tensión de bobinado y la cantidad de embalaje.
Para proyectos de embalaje completos, los compradores también pueden considerar el servicio de embalaje en cinta y carrete de Jiushuo, que puede ayudar a revisar la cinta portadora, la cinta de cubierta, la selección del carrete y el embalaje de muestras antes de la producción en serie.
Cómo la Aprobación de Muestras Reduce el Riesgo de Embalaje y Alimentación
La aprobación de muestras es una de las formas más efectivas de reducir el riesgo de alimentación de la cinta portadora. Los dibujos y las especificaciones son importantes, pero las muestras físicas permiten a compradores y proveedores confirmar si el diseño funciona en condiciones reales.
Durante la aprobación de muestras, los compradores pueden verificar si los componentes se asientan correctamente en los bolsillos. Pueden observar si el componente se mueve, gira, se inclina o se vuelve difícil de extraer. Los equipos de SMT también pueden hacer pasar los carretes de muestra por alimentadores reales para probar la estabilidad de la alimentación, el rendimiento de recogida y el despegado de la cinta de cubierta.
Los equipos de calidad pueden revisar la consistencia del formado de bolsillos, la planitud de la cinta, la calidad del sellado, la condición del bobinado y la apariencia del embalaje. Si surge algún problema durante las pruebas de muestra, se puede corregir antes de iniciar la producción en serie. Esto ayuda a evitar costosos retrabajos, retrasos en los envíos o quejas de clientes después de completar el embalaje de gran volumen.
La aprobación de muestras es especialmente importante para componentes no estándar, como conectores, sensores, dispositivos MEMS, piezas metálicas estampadas, terminales, relés, fusibles y piezas con pines afilados o superficies frágiles. Estos componentes suelen presentar riesgos de embalaje especiales que son difíciles de resolver con cinta estándar.
Jiushuo admite el diseño de cinta portadora, la preparación de muestras, la inspección y la verificación del embalaje basándose en dibujos de componentes o muestras físicas. Para proyectos que requieren una alimentación estable en SMT, Jiushuo puede ayudar a revisar el diseño del bolsillo, el material de la cinta, la combinación de la cinta de cubierta y el embalaje en carrete antes de la producción en serie.
El Soporte de Jiushuo para la Producción Estable de Cinta Portadora para SMT
Jiushuo proporciona producción personalizada de cinta portadora y soporte de inspección para proveedores de componentes electrónicos, compradores de embalaje SMT y equipos de aprovisionamiento OEM. El objetivo es ayudar a que los componentes se alimenten de manera más fluida en la producción automatizada de pick-and-place, no simplemente proporcionar cinta como material de embalaje.
Para diferentes tipos de componentes, Jiushuo puede ofrecer cinta portadora gofrada diseñada según las dimensiones, orientación, forma, sensibilidad del material y requisitos de embalaje del componente. Esto incluye componentes como circuitos integrados, conectores, sensores, terminales, piezas metálicas estampadas de precisión, electrónica automotriz y otras piezas no estándar.
Jiushuo también ayuda a combinar la cinta portadora con opciones de cinta de cubierta y carrete de plástico, para que el sistema de embalaje completo pueda soportar almacenamiento, transporte, sellado, despegado y alimentación en SMT. Este enfoque basado en sistemas es importante porque los problemas de alimentación pueden provenir del bolsillo, el sellado, el bobinado del carrete o la combinación de los tres.
Al revisar las muestras antes de la producción en serie, Jiushuo ayuda a los compradores a reducir la incertidumbre del embalaje. Esto es especialmente útil para componentes nuevos, formas irregulares y proyectos donde el embalaje anterior causó movimiento, errores de recogida o alimentación inestable.
¿Necesita una Cinta Portadora que se Alimente de Forma Fiable en Producción SMT de Alta Velocidad?
Si su producción SMT requiere posicionamiento estable de componentes, alimentación suave y rendimiento fiable de pick-and-place, el control de tolerancia de la cinta portadora debe considerarse desde el inicio del proceso de embalaje.
Envíe a Jiushuo el dibujo de su componente, la hoja de datos o las muestras físicas. Nuestro equipo puede ayudar a revisar el ajuste del bolsillo, el material de la cinta, la combinación de la cinta de cubierta, el embalaje en carrete y la aprobación de muestras antes de la producción en serie. Ya sea que necesite embalaje para componentes electrónicos, conectores, sensores, circuitos integrados, terminales, piezas estampadas u otros componentes de precisión, Jiushuo puede proporcionar soluciones prácticas de cinta portadora para una alimentación estable en SMT.
Para discutir su proyecto, solicite una solución personalizada de cinta portadora a Jiushuo.
Preguntas Frecuentes
¿Qué es la tolerancia de la cinta portadora?
La tolerancia de la cinta portadora se refiere a la consistencia de características importantes de la cinta, como el tamaño del bolsillo, la profundidad del bolsillo, el paso, los orificios de arrastre, la planaridad de la cinta y la calidad de formación. Para los compradores, la principal preocupación es si la cinta puede presentar los componentes de manera confiable durante la alimentación SMT.
¿Por qué es importante la tolerancia de la cinta portadora para el pick-and-place de alta velocidad?
Las máquinas pick-and-place de alta velocidad dependen de un posicionamiento repetible de los componentes. Si la cinta portadora es inconsistente, los componentes pueden desplazarse, girar, quedar a diferentes alturas o llegar a la posición de recogida incorrecta. Esto puede provocar errores de recogida, alarmas del alimentador e interrupciones en la línea.
¿Puede la baja precisión de la cinta portadora causar problemas de alimentación en SMT?
Sí. La baja precisión de la cinta portadora puede contribuir a atascos del alimentador, indexación inestable, movimiento de componentes, piezas voladoras, errores de recogida y tiempo de inactividad de producción. El problema puede provenir del diseño del bolsillo, la planaridad de la cinta, el sellado de la cinta de cubierta, el bobinado del carrete o la consistencia del material.
¿Qué deben proporcionar los compradores antes de solicitar una cinta portadora personalizada?
Los compradores deben proporcionar dibujos de los componentes, muestras físicas si están disponibles, dimensiones, peso, requisitos de orientación, requisitos ESD, cantidad de empaque y cualquier problema conocido de alimentación SMT. Esta información ayuda al proveedor a diseñar una solución de cinta portadora más adecuada.
¿Por qué es importante la aprobación de la muestra antes de la producción en masa?
La aprobación de la muestra permite a los compradores probar el ajuste del bolsillo, el sellado de la cinta de cubierta, el bobinado del carrete y el rendimiento de alimentación antes de la producción a gran volumen. Ayuda a identificar problemas temprano y reduce el riesgo de retrabajo, retrasos en el envío o quejas de los clientes.
¿Jiushuo admite la inspección y el emparejamiento de cintas portadoras?
Sí. Jiushuo admite producción personalizada de cintas portadoras, verificación de muestras, emparejamiento de cintas de cubierta, selección de carretes y soporte de inspección. Esto ayuda a los compradores a mejorar la estabilidad de alimentación SMT y reducir los riesgos de producción relacionados con el empaque.
