Cinta portadora para embalaje de conectores: cinta troquelada personalizada para una alimentación más segura de conectores

El embalaje de conectores puede convertirse rápidamente en un problema cuando el componente no se asienta de forma segura dentro del bolsillo de la cinta portadora. A diferencia de muchos componentes SMD planos, los conectores suelen tener carcasas elevadas, pines expuestos, terminales metálicos, formas irregulares y requisitos de orientación estrictos. Si el embalaje no está diseñado en torno a estas características, los conectores pueden inclinarse, girar, desplazarse durante el transporte o llegar a la línea SMT en la posición incorrecta.

Para fabricantes de conectores, distribuidores de componentes y compradores OEM, el objetivo no es solo colocar el conector en formato cinta y carrete. El objetivo real es proteger el conector antes del montaje y asegurarse de que pueda alimentarse sin problemas en equipos automáticos. Esta es la razón por la que muchos proyectos de conectores requieren cinta portadora troquelada para conectores en lugar de un diseño de bolsillo estándar.

Jiushuo apoya proyectos de embalaje de conectores con diseño de bolsillo personalizado, revisión de muestras, emparejamiento de cinta de cubierta y soporte de embalaje en cinta y carrete. Para los compradores que manejan terminales, zócalos, cabezales, conectores placa a placa o conectores cable a placa, elegir la cinta portadora para conectores adecuada puede reducir daños innecesarios y mejorar la consistencia del embalaje antes de la producción en masa.

Por qué los conectores son más sensibles al ajuste del embalaje

Los conectores suelen ser pequeños, pero sus riesgos de embalaje no son simples. Muchos cuerpos de conectores no tienen forma uniforme. Algunos tienen un lado más alto que el otro. Algunos incluyen pines expuestos, contactos frágiles, estructuras de bloqueo o terminales laterales. Estos detalles hacen que el conector sea más sensible al ajuste del bolsillo que los componentes rectangulares estándar.

Si el bolsillo está demasiado suelto, el conector puede moverse o girar dentro de la cinta. Si el bolsillo está demasiado apretado, los pines o terminales pueden recibir presión. Si el bolsillo es demasiado poco profundo, la cinta de cubierta puede tocar la carcasa del conector. Si la orientación no es clara, el conector puede alimentarse incorrectamente en la línea SMT.

Para los compradores, estos problemas pueden provocar piezas rechazadas, interrupciones en la alimentación, retrabajos manuales o quejas de los equipos de montaje. Una cinta portadora adecuada para conectores debe sujetar el cuerpo del componente de forma segura mientras evita la presión en áreas frágiles. El embalaje debe soportar el conector donde es fuerte y proteger las áreas que son fáciles de doblar o deformar.

Esta es la razón principal por la que el embalaje de conectores a menudo se discute como un proyecto personalizado en lugar de una simple compra de cinta estándar.

Problemas comunes en el embalaje de conectores y soluciones con cinta portadora

La siguiente tabla resume los problemas comunes que los compradores pueden enfrentar al seleccionar cinta portadora para conectores.

Connector Packaging Problem	What It Can Cause	Carrier Tape Solution
Ajuste holgado dentro del bolsillo	Los conectores se mueven, giran o llegan desalineados	Una forma de bolsillo personalizada sujeta el cuerpo del conector de forma más segura
Conectores inclinados	El equipo de pick-and-place puede no recoger el conector correctamente	La profundidad del bolsillo y los puntos de soporte se ajustan para mantener el conector nivelado
Pines o terminales doblados	Problemas de conexión eléctrica o piezas rechazadas	El espacio del bolsillo protege los pines de la presión lateral
Orientación incorrecta	Dirección de alimentación incorrecta o errores de colocación	El diseño del bolsillo mantiene el conector en una dirección consistente
Carcasa del conector alta	La cinta de cubierta puede tocar o presionar el componente	La profundidad del bolsillo y el espacio de la cinta de cubierta se revisan juntos
Mala coincidencia de la cinta de cubierta	Sellado débil, pelado difícil o interrupciones en la alimentación	La cinta portadora y la cinta de cubierta se emparejan para el rendimiento de sellado y pelado
Forma de conector pesada o voluminosa	La cinta puede deformarse o enrollarse mal en el carrete	El ancho de la cinta, el material y la selección del carrete se revisan juntos

Para proyectos de conectores con formas irregulares o pines frágiles, una cinta portadora personalizada para terminales y conectores suele ser una opción más segura que intentar forzar el componente en un bolsillo estándar.

Cuándo los conectores necesitan cinta portadora troquelada personalizada

No todos los conectores requieren una cinta portadora completamente personalizada, pero muchos sí. La necesidad generalmente depende de la forma del cuerpo del conector, la altura, la posición de los pines y la dirección de alimentación.

La cinta portadora troquelada personalizada a menudo se recomienda para conectores placa a placa, conectores cable a placa, cabezales, zócalos, terminales, bloques de terminales y conectores de precisión. Estos componentes pueden tener áreas de contacto pequeñas que no deben tocar la pared del bolsillo. También pueden tener estructuras asimétricas que deben orientarse en una dirección durante la alimentación SMT.

Un bolsillo estándar puede parecer adecuado al principio, pero pueden aparecer problemas durante el sellado, bobinado, transporte o alimentación de la máquina. Por ejemplo, un conector puede colocarse correctamente durante la inspección manual, pero inclinarse después de bobinar el carrete. Otro conector puede parecer seguro, pero la cinta de cubierta puede presionar ligeramente contra la carcasa superior. Estos pequeños problemas pueden volverse graves cuando se empaquetan miles de piezas y se utilizan en una línea automatizada.

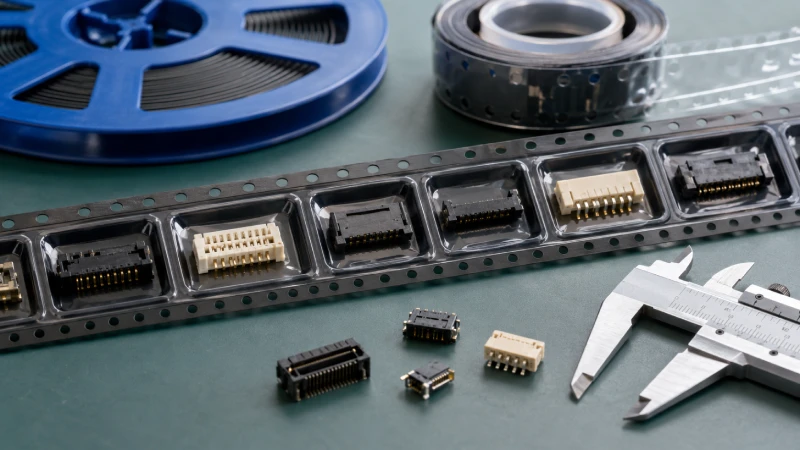

La cinta porta-componentes grabada personalizada permite diseñar el bolsillo alrededor del cuerpo del conector. Se puede soportar el área más resistente de la carcasa, mientras que los pines, contactos y terminales reciben suficiente espacio libre. Este enfoque ayuda a reducir el movimiento sin crear presión en áreas sensibles.

Para los compradores, el valor práctico es claro: mejor posición del conector, menor riesgo de pines doblados, alimentación más suave y menos quejas relacionadas con el embalaje.

Protección de Pines, Terminales y Áreas de Contacto

Uno de los objetivos más importantes en el embalaje de conectores es evitar daños a los pines y terminales. Estas áreas pueden ser pequeñas, delgadas y fáciles de doblar. Una vez que un pin se deforma, el conector puede fallar durante el ensamblaje o crear problemas de conexión eléctrica después de la instalación.

Una cinta porta-componentes adecuada para conectores no debe depender de pines o terminales para soportar el componente. En su lugar, el bolsillo debe soportar el cuerpo del conector donde la estructura es más resistente. Esto reduce la probabilidad de que las áreas metálicas frágiles soporten presión durante el sellado, transporte o alimentación.

El espacio libre también es importante. El conector no debe moverse libremente dentro del bolsillo, pero los pines no deben ser apretados por la pared del bolsillo. Este equilibrio es especialmente importante para conectores con contactos laterales, terminales inferiores o estructuras metálicas expuestas.

Para los equipos de aprovisionamiento, esto significa que el proceso de cotización debe incluir más que largo, ancho y alto. Es útil proporcionar dibujos, muestras, fotos y notas que indiquen qué áreas no deben presionarse. Esto ayuda al proveedor a entender el componente antes de diseñar el bolsillo.

Jiushuo puede revisar muestras de conectores y ayudar a identificar dónde el bolsillo debe soportar el componente y dónde se debe reservar espacio libre.

Control de Orientación para el Embalaje en Cinta y Carrete de Conectores

La orientación del conector es otro aspecto clave. Muchos conectores se ven similares desde diferentes ángulos, pero solo pueden montarse en una dirección correcta. Si la dirección de alimentación es incorrecta, la línea de ensamblaje puede enfrentar errores de colocación, paradas de máquina o trabajo de clasificación manual.

Por esta razón, el embalaje en cinta y carrete del conector debe confirmar la orientación antes de la producción en masa. El comprador y el proveedor deben acordar claramente la dirección de los pines, la dirección de alimentación, la posición de recogida y cómo debe colocarse el conector dentro del bolsillo.

Esto es especialmente importante para conectores con carcasas asimétricas, pestañas de bloqueo, terminales laterales o estructuras de acoplamiento unidireccionales. Incluso si el conector encaja en el bolsillo, aún puede no ser adecuado si la orientación no se controla correctamente.

Una cinta porta-componentes grabada bien diseñada puede ayudar a mantener la misma dirección del conector durante todo el embalaje, transporte y alimentación SMT. Antes de la producción completa, se debe utilizar la confirmación de la muestra para verificar si el conector permanece en la posición correcta después del sellado y bobinado.

Para los compradores OEM y distribuidores, este paso puede ayudar a evitar costosos cambios de embalaje después de que el producto ya haya entrado en producción en volumen.

Selección de Cinta de Cubierta para Conectores Altos o de Forma Irregular

La cinta de cubierta a veces se trata como un accesorio simple, pero para el embalaje de conectores puede afectar directamente la calidad. Los conectores con carcasas más altas o partes superiores irregulares pueden ser sensibles a la presión de la cinta de cubierta. Si el bolsillo no es lo suficientemente profundo o la cinta de cubierta no se selecciona correctamente, la cinta de cubierta puede presionar el conector durante el sellado.

Una mala selección también puede crear sellado débil, resistencia al pelado inestable o interrupciones en la alimentación. Si la cinta de cubierta se pela con demasiada facilidad, los componentes pueden desplazarse o caerse. Si se pela con demasiada fuerza, la línea SMT puede experimentar problemas de alimentación.

Por eso, la cinta porta-componentes y la selección de la cinta de cubierta deben revisarse juntas, especialmente para conectores altos o piezas con estructuras elevadas. El objetivo es mantener el conector protegido mientras se asegura un pelado suave durante la alimentación automática.

Para el embalaje de conectores, los compradores no solo deben preguntar si el bolsillo se ajusta a la pieza. También deben preguntar si la cinta de cubierta puede sellar correctamente sin tocar o comprimir áreas sensibles.

Jiushuo puede apoyar tanto la selección de la cinta porta-componentes como de la cinta de cubierta, ayudando a los compradores a verificar si la combinación de embalaje es adecuada para el uso en cinta y carrete de conectores.

Selección de Carrete de Plástico para el Embalaje de Conectores

Los conectores pueden ser más pesados, más altos o más voluminosos que muchos componentes pasivos pequeños. Esto significa que la selección del carrete también es importante. Un carrete adecuado ayuda a mantener estable la cinta portadora enrollada durante el almacenamiento, el transporte y la preparación de la producción.

Si el carrete no es adecuado para el ancho de la cinta o el peso del componente, la cinta puede no enrollarse de manera uniforme. Esto puede afectar la apariencia del paquete, la estabilidad del transporte y la preparación para la alimentación en la línea SMT. Para proyectos de envasado de conectores más grandes, la calidad y el tamaño del carrete deben considerarse junto con el diseño de la cinta portadora.

Un carrete de plástico para envasado en cinta y carrete ayuda a organizar el paquete terminado y facilita la manipulación durante el envío y la producción SMT. Si bien el carrete puede no ser lo primero que evalúen los compradores, sigue siendo parte de la solución de envasado completa.

Para los distribuidores y los equipos de compras de OEM, el uso de cinta portadora, cinta de cubierta y carrete compatibles puede hacer que el envasado de conectores sea más consistente, desde el muestreo hasta la entrega en masa.

Lista de verificación para cotización y muestreo de cinta portadora para conectores

Una solicitud de cotización clara ayuda a reducir la comunicación de ida y vuelta y mejora la precisión del muestreo. Para proyectos de cinta portadora para conectores, los compradores deben preparar información que explique no solo el tamaño del conector, sino también sus áreas frágiles y los requisitos de alimentación.

Antes de solicitar una cotización, es útil proporcionar:

• Dibujo del conector o archivo 3D
• Muestras físicas del conector, si están disponibles
• Tipo de conector, como de placa a placa, de cable a placa, terminal, zócalo, cabezal o regleta de terminales
• Posición del pin o terminal que debe protegerse
• Dirección de alimentación requerida
• Orientación requerida dentro de la cinta
• Altura del componente y cualquier área de carcasa elevada
• Áreas que no pueden ser presionadas por la cavidad o la cinta de cubierta
• Ancho de cinta requerido, si ya se conoce
• Referencia de envasado actual, si está disponible
• Cantidad de muestreo y cantidad estimada de producción en masa
• Requisitos de alimentación SMT o de pick-and-place, si ya están confirmados
• Requisito de ESD o material, si corresponde

Esta información ayuda al proveedor a diseñar una cavidad que se ajuste al riesgo real de envasado. Por ejemplo, si los pines están ubicados en un lado, la cavidad puede necesitar más espacio libre en esa área. Si el conector tiene una carcasa alta, se debe verificar cuidadosamente la profundidad de la cavidad y el espacio libre de la cinta de cubierta. Si el conector debe orientarse en una dirección específica, la orientación debe confirmarse antes del muestreo.

Jiushuo puede revisar dibujos y muestras, proporcionar soporte de diseño de cavidades personalizadas y ayudar a los compradores a pasar de la confirmación de la muestra a la producción en masa de manera más eficiente.

Cómo apoya Jiushuo los proyectos de envasado de conectores

Jiushuo apoya a los fabricantes de conectores, distribuidores de componentes electrónicos y compradores OEM con soluciones prácticas de envasado con cinta portadora. En lugar de tratar los conectores como componentes estándar, Jiushuo revisa la forma del componente, la estructura de los pines, la altura y los requisitos de orientación antes de recomendar un enfoque de envasado.

Para proyectos de conectores, Jiushuo puede ofrecer soporte en:

• Cinta portadora gofrada personalizada para formas de conector irregulares
• Diseño de cavidades basado en el cuerpo del conector y la posición de los pines
• Revisión del espacio libre para terminales y áreas de contacto
• Confirmación de orientación para envasado en cinta y carrete
• Emparejamiento de cinta portadora y cinta de cubierta
• Emparejamiento de carrete de plástico para envasado de cinta terminada
• Muestreo rápido antes de la producción en masa
• Soporte de envasado para proyectos de conectores pequeños y medianos

Este enfoque es útil cuando los compradores necesitan envasar conectores para ensamblaje SMT, distribución de componentes o suministro OEM. También ayuda a reducir el riesgo de cambios de envasado después de que comience la producción en masa.

El rol de Jiushuo no es solo proporcionar cinta, sino ayudar a los compradores a confirmar si el conector puede envasarse de forma segura, sellarse correctamente y alimentarse sin problemas en condiciones reales de producción.

Solicite cinta portadora personalizada para envasado de conectores

Si sus conectores tienen pines expuestos, carcasas altas, formas irregulares o requisitos estrictos de orientación, es posible que la cinta portadora estándar no proporcione suficiente protección. Antes de realizar un pedido al por mayor, es mejor revisar la muestra del conector, el ajuste de la cavidad, el espacio libre de la cinta de cubierta y la dirección de alimentación.

Envíe a Jiushuo su dibujo del conector, muestra o requisito de envasado. El equipo puede ayudar a evaluar si la cinta estándar es adecuada o si se necesita cinta portadora personalizada para un envasado de conectores más seguro.

Jiushuo puede ofrecer soporte en el diseño de cavidades, muestreo, emparejamiento de cinta de cubierta y selección de carrete para ayudar a que el envasado de sus conectores avance más fluidamente desde la cotización hasta la producción.
