捲帶包裝並非單純將 carrier tape、cover tape 與塑膠 reel 分開購買即可。這三項產品作為一個包裝系統共同運作：carrier tape 定位電子元件，cover tape 將元件保持在 pocket 內，reel 則支援捲繞、運輸、儲存及 SMT 供料器裝載。
當這些產品未適當匹配時，買方可能遭遇 cover tape 翹起、剝離力不穩定、捲繞鬆弛、元件位移、carrier tape 彎曲，或 SMT 貼裝中斷等問題。因此，應在打樣及量產前審查相容性。
本指南說明買方在選擇用於電子元件包裝的 carrier tape、相容 cover tape 及塑膠 reel 時應確認的主要因素。

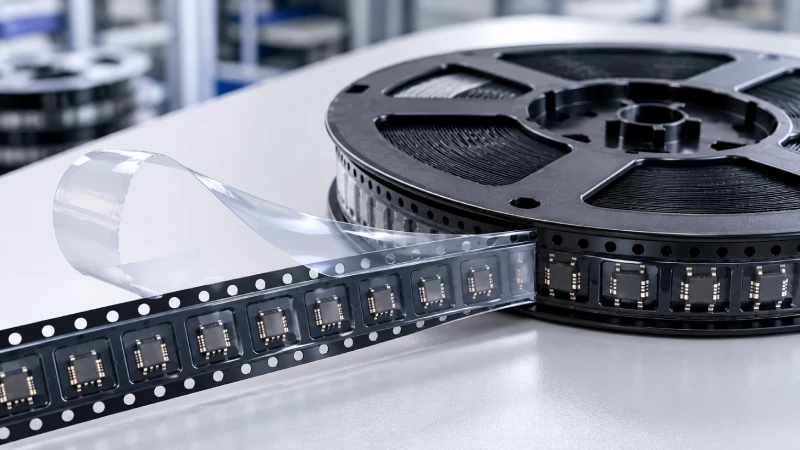

Carrier Tape、Cover Tape 與塑膠 Reel 如何協同運作
捲帶包裝的每個部分具有不同功能，但其中一部分的性能會影響其他部分。
Carrier Tape 定位並保護元件
Carrier tape 包含一系列 pocket，用於將電子元件固定於特定位置。Pocket 尺寸、帶寬、間距、深度、材料及元件方向均須符合封裝器件需求。
Pocket 應提供足夠的裝載與卸載間隙，但不宜過大，以避免元件在運輸過程中旋轉、傾斜或過度移動。帶有脆弱引腳、敏感表面或特殊形狀的元件，可能需要特別注意 pocket 的支撐與間隙。
對於非標準元件，通常需根據元件圖紙、實物樣品或 3D 資料開發客製化 embossed carrier tape。Carrier tape 設計隨後成為選擇 cover tape 寬度與 reel 尺寸的依據。
Cover Tape 封合 Pocket 開口
Cover tape 貼合於 carrier tape 上方，用以保持元件在 pocket 內。在捲繞、運輸、儲存及搬運過程中必須牢固附著，但在 SMT 貼裝時必須能平順剝離。
合適的 carrier tape 用 cover tape 應匹配以下條件：
- Carrier tape 材料
- Carrier tape 寬度
- 可用的封合區域
- 所需的剝離性能
- 封合方法
- 元件的 ESD 及保護需求
最強的封合並不總是最好的封合。若黏著力過高，cover tape 可能撕裂、拉伸或以突發力剝離；若黏著力過低，則可能從 carrier tape 上翹起，導致元件逸出或位移。
塑膠 Reel 支援捲繞與供料器裝載
塑膠 reel 將封合後的 carrier tape 以受控方式捲成捲盤。其直徑、hub 設計、法蘭間距及寬度須配合 carrier tape 及所需的元件數量。
適當選擇的 carrier tape 用塑膠 reel 有助於：
- 在捲繞時保持 tape 對齊
- 保護 tape 邊緣免於變形
- 防止捲盤鬆脫
- 支援儲存與運輸
- 配合客戶的 SMT 供料器或搬運流程
若 reel 過窄，可能擠壓 carrier tape 邊緣；若過寬，tape 捲盤可能左右晃動。兩種情況皆會影響捲繞品質與供料器穩定性。
買方應檢查的關鍵相容性因素
應根據實際元件、carrier tape 設計、生產製程及 SMT 應用來評估相容性，而非僅以一般帶寬為基礎。
Carrier Tape 寬度與 Cover Tape 寬度
Cover tape 必須足夠寬以封合 pocket 區域兩側，但不得覆蓋鏈輪孔、干擾供料器軌道，或超出 carrier tape 邊緣。
例如，兩款標稱寬度相同的 carrier tape 可能具有不同的 pocket 寬度或封合區域。因此，正確的 cover tape 寬度取決於實際 carrier tape 結構。
買方應確認：
- Carrier tape 總寬度
- Pocket 開口寬度
- Pocket 與鏈輪孔之間的距離
- 每側可用的封合區域
- Cover tape 對位公差
Cover tape 應在審查 carrier tape 圖紙後選擇，而非對每種應用使用固定寬度規則。
Carrier Tape 材料與 Cover Tape 類型
Carrier tape 可能由不同材料製成，並具有導電、抗靜電、透明或黑色等特性。Cover tape 也使用不同的基膜、黏著劑系統及封合方法。
一種在某一載帶材料上表現良好的蓋帶，可能無法在另一載帶材料上提供相同的封合與剝離性能。因此，買家在要求推薦時應提供載帶材料、ESD要求與偏好的封合方式。
對於敏感電子元件，還應考慮整個包裝系統的ESD特性。僅審查載帶而忽略蓋帶和捲盤是不夠的。
剝離穩定性
從捲盤的開始到結束，剝離力應保持合理一致。剝離力的大幅變化可能導致蓋帶掀起、突然拉扯、元件震動或供料機停頓。
穩定的剝離取決於多項因素的協同作用：
- 載帶表面狀況
- 蓋帶結構
- 封合一致性
- 蓋帶對位
- 儲存條件
- 捲繞品質
- 膠帶老化
買家在詢價階段不一定需要指定精確的剝離力值。然而，他們應告知供應商其SMT製程、過往包裝經驗以及任何現有的剝離問題。
捲盤寬度與載帶間隙
捲盤法蘭內部的空間必須適合載帶寬度。膠帶需要足夠間隙以順暢捲繞，但過大的側向間隙可能導致盤卷移位。
捲盤不應彎曲膠帶邊緣或壓縮密封包裝。這對於較寬的載帶、深口袋以及元件延伸至靠近蓋帶處時尤其重要。
捲盤直徑與包裝數量
常見的捲盤尺寸包括7英寸和13英寸捲盤，但合適的尺寸取決於更多因素，而不僅是元件類型。
買家應考慮：
- 每捲盤所需的元件數量
- 載帶厚度
- 口袋深度
- 元件高度
- 膠帶長度
- 捲盤處理限制
- SMT供料機相容性
- 運輸與紙箱要求
較大的捲盤可容納更多元件，但不一定總是最實用的選擇。小批量生產、手動操作、供料機限制或運輸安排可能使較小捲盤更合適。
捲繞方向與元件方向
應在生產前確認捲繞方向。口袋內元件的方向必須與客戶預期的取放方向相符。
一個捲繞錯誤的捲盤在檢驗時可能看似可接受，但裝載到SMT生產線時則可能產生嚴重問題。客戶可能需要重新捲繞膠帶、手動旋轉元件，或停產等待更換包裝。
一張清楚標示口袋方向、鏈輪孔位置、進料方向與捲繞方向的圖紙，通常是避免誤解最安全的方式。
載帶、蓋帶與捲盤匹配檢查表
| Matching Item | What Buyers Should Confirm | Why It Matters |
|---|---|---|
| 元件與口袋 | 元件尺寸、形狀、方向、間隙與易碎性 | 防止過度移動、卡住、旋轉或損壞 |
| 載帶寬度 | 總寬度、口袋位置與鏈輪孔佈局 | 決定蓋帶與捲盤需求 |
| 蓋帶寬度 | 封合區域與鏈輪孔間隙 | 防止不完全封合與供料機干擾 |
| 膠帶材料 | 載帶材料、蓋帶類型與ESD要求 | 支援可靠封合與元件保護 |
| 剝離性能 | 平順性、一致性與客戶製程需求 | 減少突然剝離與SMT供料機中斷 |
| 捲盤寬度 | 內部法蘭間距與側向間隙 | 防止邊緣壓縮與不穩定側向移動 |
| 捲盤直徑 | 膠帶長度、元件數量與供料機要求 | 提供合適的捲繞容量 |
| 捲繞方向 | 進料方向與元件方向 | 確保SMT貼裝時的正確呈現 |
| 前導帶與尾帶 | 所需長度與固定方式 | 支援裝載、進料與捲盤末端處理 |
| 外包裝 | 標籤、防潮保護、紙箱與捲盤支撐 | 減少運輸與儲存損壞 |
相容性不良導致的常見問題
相容性問題通常只有在封合或捲繞開始後才會顯現。這就是為何在量產前審查完整包裝組合的重要性。
封合後蓋帶掀起
蓋帶掀起可能由不適合的膠帶組合、不正確的寬度、污染的封合區域、對位不良或不一致的封合條件引起。
當蓋帶掀起時，元件可能在口袋間移動或在捲繞與運輸過程中掉落。即使一小塊掀起區域也可能在膠帶處理時變大。
蓋帶難以剝離
高剝離力可能導致蓋帶拉伸、撕裂或不均勻拉扯。突然剝離也可能在元件取放位置附近產生震動。
蓋帶本身可能並非唯一原因。問題可能來自載帶表面、蓋帶黏膠、封合條件與儲存時間之間的交互作用。
元件在口袋內移動
當口袋過大、元件定位不正確或蓋帶未提供適當頂部間隙時，可能會發生元件移動。
鬆散的纏繞會使問題惡化，因為捲盤在運輸過程中經歷更多移動。具有脆弱引線或表面的元件若重複接觸口袋壁，可能會被刮傷或彎曲。
承載帶在捲盤上彎曲或變形
太窄的捲盤可能會壓迫帶邊。過高的纏繞張力也可能使承載帶或口袋形狀變形。
深口袋承載帶需要特別注意，因為成型口袋在纏繞時需要足夠的空間和支撐。適合扁平帶的捲盤和纏繞方式可能不適合更深的壓花結構。
SMT送料變得不穩定
送料問題可能與以下有關：
- 承載帶邊緣損壞
- 定位孔錯位
- 蓋帶剝離不一致
- 纏繞方向錯誤
- 捲盤配合不良
- 鬆散或不均勻的纏繞
- 口袋內元件移動
買家不應只檢查送料器，而應審查整個捲帶包裝，以確定問題來自承載帶、蓋帶、捲盤選擇或其綜合表現。
買家在訂購前應確認的事項
為推薦合適的包裝組合，供應商通常需要的不僅僅是元件名稱。
買家應盡可能提供以下詳細資訊：
- 元件圖紙或完整尺寸
- 實體樣品（如有）
- 元件重量和易碎性
- 引線、引腳、端子或表面保護要求
- 所需承載帶寬度
- 口袋間距和方向
- 承載帶材料或ESD要求
- 偏好黑色、透明、導電或防靜電帶
- 熱封或壓敏蓋帶偏好
- 先前的蓋帶規格（如有）
- 所需捲盤直徑和寬度
- 每捲元件數量
- 纏繞和送料方向
- 前導帶和尾帶要求
- SMT送料器資訊（如相關）
- 標籤和外包裝要求
- 防潮或運輸保護需求
買家不需要獨立定義每個規格。提供完整捲帶包裝解決方案的供應商可以一起審查元件、口袋設計、蓋帶、捲盤、纏繞方向和包裝數量。
對於新項目，完整的密封纏繞樣品比單獨評估每個包裝項目更有用。
為何選擇承載帶、蓋帶和捲盤作為匹配解決方案？
將三個項目作為協調解決方案購買可以減少不同供應商之間的規格差距。
例如，承載帶供應商可能正確設計口袋，但不知道買家計劃使用哪種蓋帶。蓋帶供應商可能推薦通用產品，而未審查實際密封區域。捲盤供應商可能提供要求的標稱寬度，但未檢查口袋深度或帶纏繞要求。
匹配解決方案提供多項優勢：
- 一個供應商審查完整包裝結構
- 可根據承載帶圖紙檢查蓋帶寬度
- 可根據成品帶選擇捲盤寬度和直徑
- 樣品可包括密封、剝離、纏繞和處理
- 故障排除更簡單
- 採購和庫存管理簡化
- 生產規格更容易保持一致
隽碩可根據元件尺寸、包裝數量、ESD要求、纏繞方向和SMT應用，提供客製壓花承載帶、相容蓋帶和塑膠捲盤。
量產前確認相容性
承載帶、蓋帶和塑膠捲盤應視為一個包裝系統。如果蓋帶密封不一致，技術正確的口袋是不夠的。如果捲盤壓縮帶或造成不穩定纏繞，合適的蓋帶也不夠。
在下量產訂單前，請將您的元件圖紙、樣品照片、所需帶寬、捲盤尺寸、每捲元件數量和纏繞方向發送給隽碩。我們的團隊可以審查完整包裝組合，並準備匹配樣品供評估。
常見問題
一種蓋帶能與所有承載帶搭配使用嗎？
不行。蓋帶相容性取決於承載帶材料、密封區域、蓋帶結構、密封方法、ESD要求和預期剝離性能。在選擇蓋帶前應審查實際的承載帶。
如何選擇正確的蓋帶寬度？
蓋帶應完全覆蓋預期密封區域，同時避開定位孔和帶邊。應根據承載帶圖紙選擇正確寬度，而不僅根據標稱帶寬。
承載帶應使用何種捲盤尺寸？
捲帶尺寸取決於承載帶寬度、凹槽深度、帶材厚度、元件數量、繞捲長度、操作需求及SMT送料器相容性。七吋及十三吋捲帶為常見規格，但最終選擇應依據專案需求。
為什麼蓋帶剝離力會不一致？
可能原因包括材料不相容、密封不均勻、污染、蓋帶對位不良、儲存不當、繞捲壓力或承載帶表面變化。應檢視整體包裝流程。
纏繞方向需要在訂購前確認嗎？
是的。繞捲方向決定元件如何呈現給SMT送料器。錯誤的繞捲方向或元件方向可能需要重新繞捲，並可能延誤生產。
承載帶、蓋帶和捲盤應一起測試嗎？
是的。測試完整的密封及繞捲包裝，有助於確認凹槽匹配、元件保護、密封性、剝離性、繞捲品質、捲帶配合度及送料器相容性。單獨測試各項目可能無法發現因交互作用而產生的問題。
