Đóng gói băng tải linh kiện được sử dụng rộng rãi trong sản xuất điện tử hiện đại để hỗ trợ lắp ráp SMT tự động. Bằng cách sắp xếp linh kiện điện tử theo định dạng băng liên tục, băng tải linh kiện cho phép cấp liệu tin cậy vào các máy gắp đặt tốc độ cao, cải thiện hiệu suất và tính nhất quán của sản xuất. Đối với nhiều dây chuyền SMT, đóng gói tape-and-reel đã trở thành phương pháp tiêu chuẩn để vận chuyển và cấp liệu các linh kiện điện tử kích thước nhỏ.
Tuy nhiên, không phải mọi linh kiện điện tử đều phù hợp với đóng gói băng tải linh kiện. Mức độ tương thích giữa linh kiện và băng tải linh kiện phụ thuộc vào nhiều yếu tố, bao gồm kích thước, hình học, khối lượng và độ ổn định của linh kiện trong quá trình cấp liệu tự động. Nếu các yếu tố này không được đánh giá đúng cách, có thể xảy ra các vấn đề như xoay linh kiện, lỗi gắp sai hoặc hư hỏng chân linh kiện trong quá trình lắp ráp.
Đối với kỹ sư đóng gói và chuyên gia quy trình SMT, việc hiểu rõ những linh kiện nào hoạt động tốt nhất với băng tải linh kiện — và cách đánh giá mức độ tương thích — là điều cần thiết để đảm bảo sản xuất ổn định và giảm thiểu rủi ro lắp ráp.
Vì Sao Không Phải Tất Cả Linh Kiện Điện Tử Đều Phù Hợp Với Băng Tải Linh Kiện
Đóng gói băng tải linh kiện được thiết kế chuyên biệt để hỗ trợ các quy trình lắp ráp SMT tự động. Cấu trúc của nó — bao gồm các khoang định hình, lớp băng phủ niêm phong và lỗ định vị tiêu chuẩn — cho phép linh kiện được cấp vào thiết bị gắp đặt một cách ổn định. Tuy nhiên, phương pháp đóng gói này chỉ hoạt động hiệu quả khi thiết kế và đặc tính vật lý của linh kiện phù hợp với các giới hạn của cấu trúc băng.
Một số linh kiện điện tử đơn giản là không phù hợp với băng tải linh kiện. Các linh kiện có kích thước quá lớn có thể vượt quá kích thước khoang khả dụng hoặc yêu cầu độ sâu khoang lớn hơn so với định dạng băng tiêu chuẩn cho phép. Tương tự, các bộ phận cơ khí nặng có thể không duy trì được sự ổn định trong khoang trong quá trình vận chuyển hoặc khi bộ cấp liệu hoạt động. Các linh kiện quang học dễ vỡ hoặc thiết bị có độ nhạy cao cũng có thể cần các định dạng đóng gói bảo vệ hơn như khay.
Các linh kiện có hình dạng không đều có thể gây ra những thách thức bổ sung. Nếu hình học của linh kiện không cho phép định vị ổn định trong khoang, linh kiện có thể xoay hoặc nghiêng trong quá trình cấp băng. Sự mất ổn định này có thể dẫn đến lỗi gắp đặt hoặc thậm chí làm hư hỏng chân linh kiện.
Vì những lý do này, kỹ sư đóng gói thường đánh giá mối quan hệ giữa cấu trúc linh kiện và phương pháp đóng gói ngay từ giai đoạn đầu của quá trình thiết kế. Việc lựa chọn định dạng đóng gói phù hợp đảm bảo cả bảo vệ trong vận chuyển và lắp ráp tự động tin cậy.
Những Loại Linh Kiện Điện Tử Thường Được Đóng Gói Trong Băng Tải Linh Kiện
Nhiều linh kiện điện tử tương thích tự nhiên với đóng gói băng tải linh kiện, đặc biệt là những linh kiện được thiết kế cho lắp ráp SMT tự động. Các linh kiện này thường có kích thước tiêu chuẩn, hình học ổn định và sản lượng đủ lớn để biện minh cho việc cấp liệu tự động.

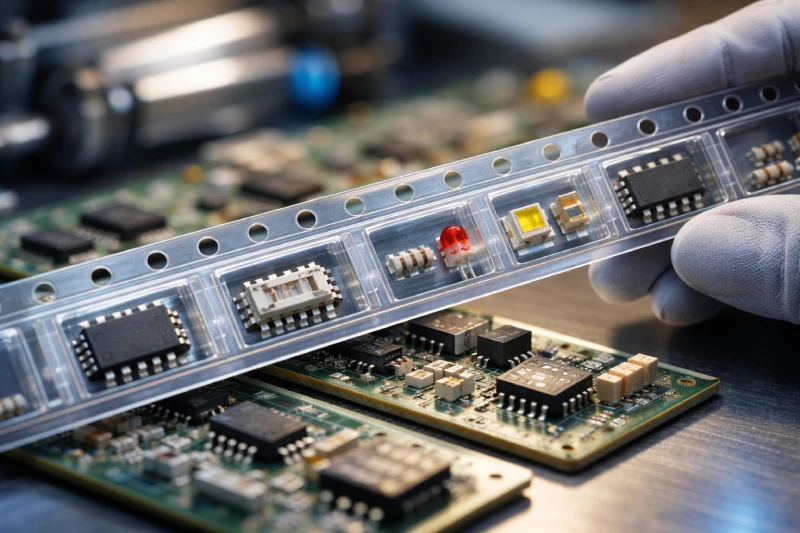

Các linh kiện điện tử thường được đóng gói trong băng tải linh kiện bao gồm:
- Mạch tích hợp như các gói QFN, BGA, QFP và SOP
- Linh kiện thụ động bao gồm điện trở, tụ điện và cuộn cảm
- Điốt phát quang (LED)
- Cảm biến nhỏ và thiết bị MEMS
- Linh kiện RF và mô-đun truyền thông
- Linh kiện bán dẫn rời rạc như điốt và transistor
Các linh kiện này thường nhỏ gọn, nhẹ và được sản xuất với số lượng lớn. Kích thước của chúng có tính dự đoán cao, phù hợp với thiết kế khoang tiêu chuẩn trong băng tải linh kiện định hình.
Ngoài ra, các linh kiện này thường được lắp ráp bằng máy gắp đặt tốc độ cao, yêu cầu hệ thống cấp liệu ổn định. Đóng gói băng tải linh kiện đáp ứng yêu cầu này bằng cách đảm bảo khoảng cách, hướng và vị trí linh kiện nhất quán trong suốt quá trình lắp ráp.
Do đó, băng tải linh kiện đã trở thành một trong những định dạng đóng gói được áp dụng rộng rãi nhất trong sản xuất điện tử đối với các linh kiện SMT kích thước nhỏ đến trung bình.
Kích Thước Và Hình Học Linh Kiện Ảnh Hưởng Đến Khả Năng Tương Thích Với Băng Tải Linh Kiện Như Thế Nào
Kích thước và hình học của linh kiện là những yếu tố quan trọng nhất khi xác định liệu một linh kiện có thể được đóng gói trong băng tải linh kiện hay không. Cấu trúc khoang bên trong băng phải được thiết kế để giữ linh kiện chắc chắn đồng thời vẫn cho phép lấy ra tin cậy trong quá trình gắp đặt.
Yếu tố đầu tiên cần xem xét là kích thước tổng thể của linh kiện, bao gồm chiều dài, chiều rộng và chiều cao. Khoang phải cung cấp đủ độ hở để linh kiện lắp vừa mà không bị dịch chuyển quá mức. Nếu khoang quá chặt, linh kiện có thể bị kẹt hoặc khó gắp. Nếu khoang quá lỏng, linh kiện có thể bị xê dịch trong quá trình vận chuyển hoặc cấp liệu.
Độ hở của khoang được kiểm soát chặt chẽ để cân bằng giữa độ ổn định và khả năng tiếp cận. Trong nhiều trường hợp, kỹ sư thiết kế khoang với một khoảng chênh nhỏ giữa linh kiện và thành khoang. Khoảng chênh này ngăn ma sát trong khi vẫn duy trì độ ổn định vị trí.
Bảo vệ chân linh kiện là một yếu tố quan trọng khác. Các linh kiện như đầu nối hoặc các package có chân lộ ra yêu cầu thiết kế khoang để ngăn ứng suất cơ học tác động lên chân. Thiết kế khoang không phù hợp có thể làm cong chân hoặc hư hỏng cấu trúc tiếp xúc tinh vi.
Cuối cùng, trọng tâm của linh kiện cũng ảnh hưởng đến độ ổn định. Các linh kiện có phân bố khối lượng không đồng đều có thể xoay hoặc lật trong khoang nếu thiết kế khoang không hỗ trợ đúng cách. Đảm bảo định hướng chính xác trong khoang là điều cần thiết để gắp đặt SMT tin cậy.
Khi Nào Cần Băng Tải Linh Kiện Tùy Chỉnh Cho Linh Kiện Đặc Biệt
Trong khi nhiều linh kiện có thể sử dụng định dạng băng tải linh kiện tiêu chuẩn, một số thiết bị yêu cầu thiết kế băng tải linh kiện tùy chỉnh. Điều này đặc biệt đúng đối với các linh kiện có hình học độc đáo, cấu trúc tinh vi hoặc yêu cầu đóng gói chuyên biệt.
Băng tải linh kiện tùy chỉnh thường được sử dụng cho các linh kiện như đầu nối, mô-đun quang học, cảm biến tiên tiến và một số loại package bán dẫn. Các linh kiện này có thể có hình dạng không đều không phù hợp với thiết kế khoang tiêu chuẩn, hoặc cần hỗ trợ bổ sung để ngăn dịch chuyển trong quá trình vận chuyển.
Ví dụ, các linh kiện quang học thường cần kiểm soát định hướng chính xác để tránh hư hỏng bề mặt nhạy cảm. Tương tự, thiết bị Mini LED và các package wafer-level có thể yêu cầu khoang nông nhưng được tạo hình chính xác để duy trì độ ổn định.
Thiết kế khoang tùy chỉnh cho phép kỹ sư điều chỉnh độ sâu khoang, hình học khoang và định hướng linh kiện. Những điều chỉnh này giúp đảm bảo linh kiện duy trì ổn định trong quá trình xử lý, vận chuyển và cấp liệu tự động.
Bằng cách điều chỉnh cấu trúc khoang theo từng linh kiện cụ thể, các giải pháp băng tải linh kiện tùy chỉnh có thể cải thiện đáng kể độ tin cậy đóng gói và giảm rủi ro lắp ráp.
Cách Đánh Giá Độ Ổn Định Của Linh Kiện Trong Quá Trình Cấp Liệu SMT
Ngay cả khi linh kiện vừa vặn về mặt vật lý trong khoang của băng tải linh kiện, hành vi của nó trong quá trình cấp liệu SMT vẫn phải được đánh giá. Cấp liệu ổn định là yếu tố then chốt đối với các dây chuyền lắp ráp tốc độ cao, nơi máy gắp đặt có thể hoạt động với tốc độ đặt linh kiện rất cao.
Một yếu tố chính ảnh hưởng đến độ ổn định là dung sai khoang. Mối quan hệ giữa kích thước linh kiện và kích thước khoang quyết định liệu linh kiện có duy trì vị trí chắc chắn trong quá trình băng di chuyển hay không. Dung sai phù hợp ngăn ngừa cả sự dịch chuyển quá mức và sự cản trở cơ học.
Lực bóc của băng phủ cũng đóng vai trò quan trọng. Khi băng phủ được bóc ra trong quá trình cấp liệu, lực bóc phải được cân bằng cẩn thận. Nếu lực bóc quá cao, có thể kéo linh kiện lên khỏi khoang. Nếu quá thấp, linh kiện có thể di chuyển hoặc thoát khỏi khoang sớm.
Rung động của feeder là một yếu tố cần xem xét khác. Trong quá trình vận hành tốc độ cao, feeder băng có thể tạo ra rung động nhỏ ảnh hưởng đến độ ổn định của linh kiện. Nếu thiết kế hốc không hỗ trợ đầy đủ cho linh kiện, các rung động này có thể khiến linh kiện xoay hoặc dịch chuyển vị trí.
Kiểm soát hướng đặt cũng quan trọng không kém. Hốc phải đảm bảo linh kiện duy trì hướng nhất quán để máy gắp đặt có thể nhận diện và đặt chính xác. Kiểm soát hướng kém có thể dẫn đến lỗi gắp đặt và gián đoạn sản xuất.
Băng Tải Linh Kiện So Với Khay So Với Ống: Cách Chọn Phương Pháp Đóng Gói Phù Hợp
Băng đóng gói linh kiện chỉ là một trong số các phương pháp đóng gói được sử dụng trong sản xuất điện tử. Trong một số trường hợp, đóng gói khay hoặc đóng gói ống có thể phù hợp hơn tùy theo đặc tính của linh kiện.
Đóng gói bằng băng đóng gói linh kiện thường được ưu tiên cho lắp ráp SMT sản lượng lớn. Dạng liên tục của nó cho phép linh kiện được cấp trực tiếp vào máy gắp đặt tự động, giúp sản xuất hiệu quả và giảm thiểu thao tác thủ công.
Đóng gói khay thường được sử dụng cho các linh kiện lớn hơn hoặc dễ hư hỏng, đặc biệt là các thiết bị bán dẫn tiên tiến. Khay cung cấp các ngăn riêng biệt giúp bảo vệ tốt hơn cho các linh kiện nhạy cảm trong quá trình vận chuyển.
Đóng gói ống thường được sử dụng cho các linh kiện bán dẫn sản lượng trung bình. Ống có chi phí hiệu quả và tương đối đơn giản nhưng có thể yêu cầu nạp thủ công vào feeder trước khi lắp ráp.
Việc lựa chọn phương pháp đóng gói phù hợp đòi hỏi đánh giá sản lượng sản xuất, độ nhạy của linh kiện và yêu cầu lắp ráp. Đối với nhiều linh kiện SMT sản lượng lớn, băng đóng gói linh kiện vẫn là giải pháp hiệu quả nhất.
Những Câu Hỏi Quan Trọng Kỹ Sư Cần Đặt Ra Trước Khi Lựa Chọn Đóng Gói Băng Tải Linh Kiện
Trước khi lựa chọn đóng gói bằng băng đóng gói linh kiện, kỹ sư thường đánh giá một số yếu tố thực tế để đảm bảo tính tương thích giữa linh kiện và hệ thống đóng gói.
Trước hết, cần xác định liệu linh kiện có được thiết kế cho lắp ráp SMT tự động hay không. Các linh kiện предназначены cho lắp ráp thủ công hoặc xử lý chuyên biệt có thể không phù hợp với đóng gói bằng băng đóng gói linh kiện.
Tiếp theo, kỹ sư xem xét liệu kích thước linh kiện có tương thích với các thiết kế hốc sẵn có hay không. Phân tích kích thước chính xác giúp đảm bảo linh kiện duy trì ổn định trong quá trình vận chuyển và cấp liệu.
Một yếu tố quan trọng khác là bảo vệ chống tĩnh điện. Một số thiết bị bán dẫn yêu cầu vật liệu đóng gói chống tĩnh điện để ngăn ngừa phóng tĩnh điện trong quá trình xử lý.
Kỹ sư cũng phải đánh giá liệu linh kiện có duy trì ổn định trong quá trình feeder vận hành tốc độ cao hay không. Có thể cần thử nghiệm hoặc mô phỏng để xác nhận hiệu suất cấp liệu đáng tin cậy.
Cuối cùng, một số linh kiện có thể yêu cầu thiết kế hốc tùy chỉnh để duy trì hướng đặt và bảo vệ phù hợp. Giải quyết các yếu tố này sớm trong quá trình thiết kế đóng gói giúp ngăn ngừa lỗi cấp liệu, hư hỏng linh kiện và thời gian dừng sản xuất trong môi trường lắp ráp SMT.
