Việc lựa chọn băng tải linh kiện cho đóng gói IC thường được xem là quyết định về vật liệu. Trên thực tế, đây trước hết là quyết định về kích thước và độ ổn định. Nhiều sự cố cấp liệu, sai lệch trong quá trình gắp đặt và hư hỏng chân linh kiện không bắt nguồn từ vật liệu băng, mà từ sự không phù hợp giữa hình dạng chip, dung sai hốc và tốc độ dây chuyền.
Các linh kiện IC ngày càng nhỏ hơn, mỏng hơn và nhạy cảm hơn với ứng suất cơ học và tĩnh điện. Khi tốc độ SMT tăng lên, ngay cả sai lệch nhỏ về độ hở cũng có thể dẫn đến xoay, lật hoặc hành vi gắp không ổn định. Do đó, quy trình lựa chọn đúng phải bắt đầu từ sự tương thích cấu trúc, sau đó là kiểm soát dung sai, đánh giá ESD và khả năng tương thích với dây chuyền sản xuất.
Hướng dẫn này trình bày một trình tự kỹ thuật thực tế để xác định khi nào định dạng tiêu chuẩn là đủ và khi nào cần giải pháp tùy chỉnh — mà không chỉ định quá mức hoặc làm tăng chi phí không cần thiết.
Những thông số đóng gói IC nào cần được xác nhận trước khi lựa chọn băng tải linh kiện?
Trước khi đánh giá vật liệu hoặc định dạng, kỹ sư phải xác định đặc tính vật lý và cơ học của linh kiện. Các thông số chính bao gồm chiều dài, chiều rộng và chiều cao tổng thể, cũng như độ nhô chân, độ phẳng thân linh kiện, khối lượng và độ dễ hư hỏng của cạnh.
Đối với các gói IC mỏng như QFN hoặc BGA, khoảng dung sai theo phương thẳng đứng trở nên đặc biệt quan trọng. Hốc cho phép chuyển động thẳng đứng quá mức có thể gây hiện tượng nổi trong quá trình vận chuyển hoặc rung động, trong khi khoang quá chặt có nguy cơ gây ứng suất chân hoặc hư hỏng góc.
Mức độ nhạy ẩm (MSL) và độ nhạy bề mặt cũng cần được xem xét. Các linh kiện có độ nhạy cao có thể yêu cầu khả năng giữ ổn định hơn và hành vi niêm phong ổn định.
Yêu cầu định hướng trên cuộn phải được xác nhận sớm. Định hướng hốc không chính xác có thể gây phức tạp cho lập trình và căn chỉnh feeder ở các công đoạn sau.
Nếu không có thông số đầu vào được xác định rõ ràng, ngay cả băng tải linh kiện dập nổi chất lượng cao cũng có thể không đảm bảo hiệu suất ổn định.
Kích thước hốc và kiểm soát dung sai ảnh hưởng như thế nào đến độ ổn định của IC trong quá trình SMT?

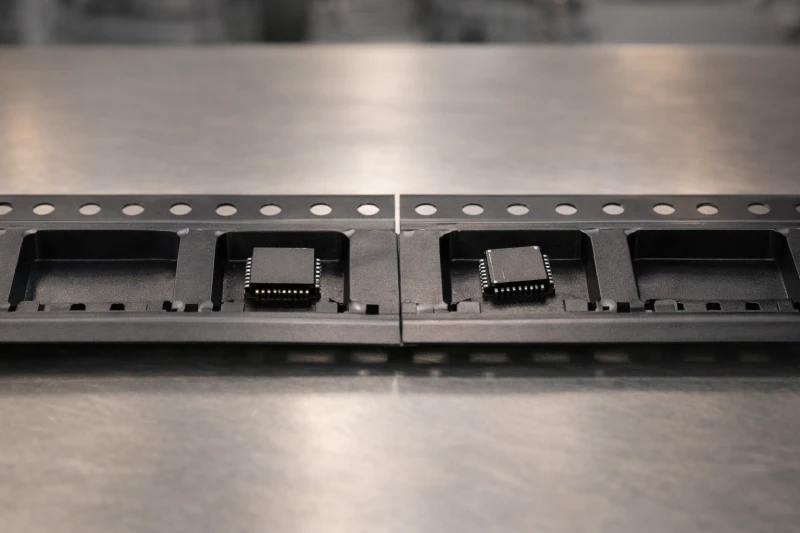

Hình học hốc quyết định trực tiếp độ ổn định của linh kiện trong quá trình cấp liệu và gắp. Sai lầm kỹ thuật phổ biến nhất là cho phép độ hở ngang quá lớn. Chỉ cần tăng thêm 0,1–0,2 mm khe hở cũng có thể làm tăng khả năng xoay ở gia tốc feeder cao.
Ba vùng dung sai cần được xem xét:
- Khoảng hở theo phương ngang (chuyển động X/Y)
- Khoảng hở theo phương thẳng đứng (độ nổi Z)
- Độ chính xác bước (pitch) so với vị trí lỗ kéo (sprocket hole)
Ở tốc độ SMT cao hơn, rung động của feeder và lực định vị khuếch đại những sai lệch kích thước nhỏ. Các linh kiện có độ khít ở mức giới hạn có thể vẫn ổn định khi thử nghiệm thủ công nhưng sẽ lỗi ở tốc độ sản xuất đầy đủ.
Cộng dồn dung sai là một vấn đề khác thường bị bỏ qua. Dung sai kích thước chip cộng với dung sai tạo hình hốc và dung sai giãn dài của băng có thể tích lũy, làm giảm khả năng kiểm soát hiệu quả.
Thiết kế hốc phù hợp đảm bảo chuyển động được kiểm soát mà không gây nén ép. Mục tiêu là độ ổn định, không phải độ chặt.
Khi yêu cầu kích thước vượt quá các tiêu chuẩn thông dụng, cần thiết kế hốc tùy chỉnh để duy trì tỷ lệ gắp ổn định.
Khi nào cần sử dụng băng tải linh kiện chống tĩnh điện hoặc dẫn điện cho IC?
Không phải mọi IC đều yêu cầu vật liệu dẫn điện hoặc chống tĩnh điện, nhưng việc đánh giá rủi ro là cần thiết. Phân loại độ nhạy ESD như HBM và CDM nên định hướng quyết định vật liệu.
Các linh kiện có độ nhạy cao hoặc được xử lý trong môi trường độ ẩm thấp có thể hưởng lợi từ cấu trúc phân tán tĩnh điện hoặc dẫn điện để giảm tích tụ tĩnh điện. Tuy nhiên, chỉ định quá mức làm tăng chi phí và có thể ảnh hưởng đến độ trong suốt hoặc tính linh hoạt khi tạo hình.
Yếu tố môi trường cũng quan trọng. Dây chuyền sản xuất có kiểm soát độ ẩm và feeder nối đất có thể giảm rủi ro so với điều kiện lưu kho hoặc vận chuyển không kiểm soát.
Quyết định nên cân bằng giữa độ nhạy của linh kiện, môi trường sản xuất và các giai đoạn xử lý. Cấu trúc chống tĩnh điện là công cụ quản lý rủi ro — không phải yêu cầu phổ quát.
Lựa chọn vật liệu (PS so với PET so với PC) ảnh hưởng như thế nào đến hiệu suất đóng gói IC?
Lựa chọn vật liệu ảnh hưởng đến độ chính xác tạo hình, độ cứng và độ ổn định kích thước.
PS (polystyrene) cung cấp khả năng tạo hình tốt và hiệu quả chi phí cho các ứng dụng tiêu chuẩn. PET mang lại độ bền cơ học và độ ổn định kích thước cao hơn, đặc biệt trong các định dạng cuộn dài. PC có độ cứng và độ trong cao hơn, hỗ trợ các thiết kế cấu trúc yêu cầu khắt khe hơn.
Tuy nhiên, chỉ riêng vật liệu không đảm bảo độ ổn định. Hốc được thiết kế kém trong vật liệu cao cấp sẽ hoạt động kém hơn so với khoang được thiết kế đúng kỹ thuật trong vật liệu tiêu chuẩn.
Khả năng chịu nhiệt, độ chính xác tạo hình và thời gian vận chuyển nên ảnh hưởng đến việc lựa chọn vật liệu. Tuyến vận chuyển dài hoặc dây chuyền tự động tốc độ cao có thể cần vật liệu có độ bền cao hơn.
Việc lựa chọn nên dựa trên đánh giá cấu trúc, không phải thực hiện trước bước này.
Làm thế nào để ngăn ngừa IC xoay, nổi hoặc hư hỏng chân linh kiện bên trong hốc?
Hiện tượng xoay và hư hỏng chân linh kiện thường là kết quả của hình học hốc mất cân bằng thay vì lỗi thao tác.
Các chiến lược phòng ngừa hiệu quả bao gồm:
- Các điểm hỗ trợ ngang được kiểm soát
- Khoảng hở theo phương thẳng đứng được tối ưu
- Góc thành hốc cân bằng
- Lực dán kín băng phủ phù hợp
Độ hở thẳng đứng quá lớn cho phép linh kiện nảy trong quá trình vận chuyển. Độ hở quá nhỏ có thể gây ma sát hoặc trầy xước chân. Thiết kế lý tưởng hạn chế xoay tự do mà không gây nén cơ học.
Tương tác với băng phủ thường bị bỏ qua. Áp lực niêm phong quá lớn hoặc lực bóc không phù hợp có thể làm mất ổn định các linh kiện nhẹ trong quá trình cấp liệu.
Đối với các lô hàng xuất khẩu đường dài, cần đánh giá thêm khả năng chống rung. Giải pháp hoạt động tốt tại địa phương có thể không phù hợp sau quá trình vận chuyển kéo dài.
Độ ổn định cơ học phải được xác nhận trong điều kiện feeder thực tế, không chỉ dựa trên đo lường kích thước.
Tốc độ cấp liệu và cấu hình dây chuyền SMT ảnh hưởng như thế nào đến việc lựa chọn băng tải linh kiện?
Cấu hình dây chuyền SMT ảnh hưởng đáng kể đến độ cứng và độ chính xác kích thước yêu cầu của băng.
Dây chuyền gắp đặt tốc độ cao tạo ra lực định vị mạnh hơn. IC nhẹ trong hốc lắp lỏng dễ bị dịch chuyển dưới gia tốc. Ngược lại, dây chuyền tốc độ trung bình có thể chấp nhận độ hở lớn hơn một chút mà không mất ổn định ngay lập tức.
Khả năng tương thích với feeder là một yếu tố khác. Một số loại feeder áp dụng lực kéo hoặc góc bóc băng phủ khác nhau. Những khác biệt cơ học này có thể ảnh hưởng đến hành vi biến dạng của băng.
Đường kính cuộn và lực căng quấn cũng ảnh hưởng đến tính đồng nhất của hốc theo chiều dài. Cuộn lớn hơn có thể xuất hiện sai lệch kích thước nếu độ ổn định vật liệu không đủ.
Việc lựa chọn băng nên phù hợp với cấu hình dây chuyền sản xuất yêu cầu khắt khe nhất, không phải điều kiện vận hành trung bình.
Khi nào nên lựa chọn băng tải linh kiện tùy chỉnh thay vì các tùy chọn tiêu chuẩn?
Các định dạng tiêu chuẩn hoạt động hiệu quả cho nhiều kích thước IC trong phạm vi kích thước thông dụng. Tuy nhiên, cần kỹ thuật tùy chỉnh khi:
- Kích thước linh kiện nằm giữa các kích thước hốc tiêu chuẩn
- Cấu trúc chân yêu cầu hỗ trợ bất đối xứng
- Tỷ lệ lỗi cấp liệu vượt quá ngưỡng chấp nhận
- Dây chuyền tốc độ cao làm gia tăng các vấn đề xoay lệch nhỏ
Giải pháp tùy chỉnh cho phép hình học hốc phù hợp chính xác với cấu trúc chip thay vì phải thỏa hiệp.
Quyết định nên dựa trên độ ổn định tỷ lệ đạt dài hạn và giảm thiểu rủi ro, không chỉ chi phí băng ban đầu. Trong đóng gói IC sản lượng lớn, cải thiện nhỏ về độ ổn định gắp thường đủ để biện minh cho phát triển tùy chỉnh.
Kết luận
Lựa chọn đúng băng tải linh kiện cho đóng gói IC là quyết định kỹ thuật cấu trúc trước khi là quyết định vật liệu. Thông số kích thước chính xác, thiết kế dung sai được kiểm soát, khả năng tương thích feeder và đánh giá ESD phải được xem xét theo trình tự.
Độ ổn định của hốc quyết định trực tiếp tính nhất quán SMT. Lựa chọn vật liệu nâng cao hiệu suất nhưng không thể bù đắp cho sự không phù hợp về hình học. Tốc độ cấp liệu và môi trường sản xuất tiếp tục xác định cửa sổ dung sai chấp nhận được.
Khi các giải pháp tiêu chuẩn không còn đảm bảo gắp và vận chuyển ổn định, kỹ thuật hốc tùy chỉnh cung cấp hướng đi cho độ tin cậy dài hạn.
Một quy trình lựa chọn có kỷ luật giúp giảm xoay lệch, hư hỏng chân linh kiện và gián đoạn cấp liệu — từ đó cải thiện yield trên toàn bộ quá trình SMT.
