Giới thiệu
Trong sản xuất SMT (Surface Mount Technology), độ ổn định của quá trình cấp liệu linh kiện là yếu tố then chốt để duy trì hiệu suất sản xuất và giảm thiểu lỗi. Mặc dù thiết kế băng tải linh kiện và đóng gói linh kiện thường được chú trọng, vai trò của cuộn băng tải linh kiện thường bị đánh giá thấp. Trên thực tế, cuộn không chỉ là một bộ phận chứa thụ động mà còn ảnh hưởng trực tiếp đến mức độ trơn tru khi linh kiện được đưa vào máy gắp đặt.
Một cuộn được thiết kế tốt đảm bảo lực căng ổn định, căn chỉnh chính xác và chuyển động quay ổn định trong suốt quá trình cấp liệu. Ngược lại, cuộn kém chất lượng có thể gây cấp liệu sai, dừng máy và thậm chí làm hư hỏng linh kiện. Hướng dẫn này giải thích cách cuộn băng tải linh kiện hoạt động, các kích thước và vật liệu tiêu chuẩn, cũng như cách lựa chọn cuộn phù hợp để tối ưu hiệu suất SMT và giảm rủi ro sản xuất.
Cuộn Băng Tải Linh Kiện Là Gì và Tại Sao Quan Trọng
Cuộn băng tải linh kiện là một ống cuộn nhựa hình tròn dùng để quấn và lưu trữ băng tải linh kiện đã được nạp linh kiện điện tử. Đây là một phần cốt lõi của hệ thống đóng gói tape-and-reel, cho phép vận chuyển, lưu trữ và cấp liệu tự động hiệu quả trong các dây chuyền lắp ráp SMT.
Không giống như băng tải linh kiện, nơi giữ linh kiện trong các hốc, cuộn cung cấp kết cấu hỗ trợ và kiểm soát cách băng được nhả ra trong quá trình vận hành. Cuộn bao gồm một số bộ phận chính như lõi trung tâm (hub), vành bên (flange) và lỗ trục (arbor hole) để lắp vào bộ cấp liệu.
Tầm quan trọng của cuộn nằm ở ảnh hưởng của nó đến tính nhất quán của quá trình cấp liệu. Một cuộn được thiết kế đúng kỹ thuật sẽ duy trì lực quấn ổn định và đảm bảo băng được tháo ra trơn tru. Điều này giảm nguy cơ lệch hướng và cải thiện độ chính xác của máy gắp đặt. Đối với các dây chuyền SMT tốc độ cao, ngay cả những sai lệch nhỏ về chất lượng cuộn cũng có thể ảnh hưởng đáng kể đến tỷ lệ đạt và thời gian hoạt động.
Cách Cuộn Băng Tải Linh Kiện Hoạt Động trong Đóng Gói Tape & Reel
Cuộn băng tải linh kiện hoạt động như một phần của hệ thống đóng gói hoàn chỉnh bao gồm băng tải linh kiện và băng phủ. Sau khi linh kiện được đặt vào các hốc của băng tải và được niêm phong bằng băng phủ, toàn bộ dải băng sẽ được quấn lên cuộn để xử lý và phân phối.

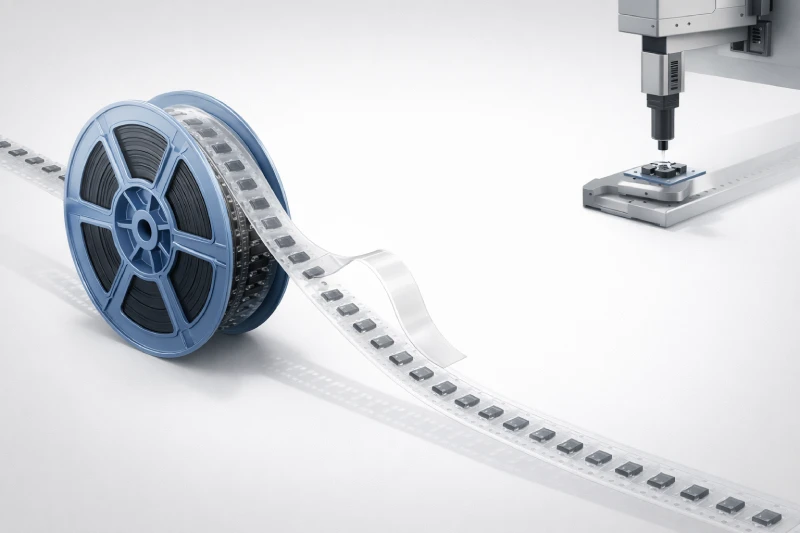

Trong quá trình lắp ráp SMT, cuộn được lắp vào bộ cấp liệu. Khi máy vận hành, băng sẽ được tháo ra khỏi cuộn và băng phủ được bóc tách để lộ linh kiện cho quá trình gắp đặt. Cuộn phải quay trơn tru để duy trì lực căng ổn định trong suốt quá trình này.
Một số yếu tố cơ học liên quan bao gồm:
- Độ ổn định quay đảm bảo băng được cấp mà không bị giật
- Kiểm soát lực căng ngăn ngừa chùng hoặc kéo giãn quá mức
- Độ chính xác căn chỉnh đảm bảo linh kiện được định vị chính xác để gắp
Nếu chuyển động quay của cuộn không đồng đều hoặc lực cản dao động, quá trình đồng bộ cấp liệu có thể bị gián đoạn, đặc biệt ở tốc độ cao. Đây là lý do vì sao thiết kế cuộn cũng quan trọng như thiết kế băng trong việc duy trì quy trình SMT ổn định.
Kích Thước Tiêu Chuẩn của Cuộn Băng Tải Linh Kiện (Giải thích EIA-481)
Cuộn băng tải linh kiện được tiêu chuẩn hóa theo EIA-481, quy định các kích thước và yêu cầu tương thích cho đóng gói tape-and-reel trong sản xuất điện tử.
Các kích thước cuộn được sử dụng phổ biến nhất bao gồm:
| Kích thước cuộn | Đường kính | Chiều rộng tape phổ biến | Ứng dụng phổ biến |
|---|---|---|---|
| 7 inch | 178 mm | 8–12 mm | Linh kiện nhỏ, lô ngắn |
| 13 inch | 330 mm | 8–32 mm | Sản xuất SMT tiêu chuẩn |
| 15 inch | 380 mm | 24–56 mm | Linh kiện lớn, sản lượng cao |
Mỗi kích thước cuộn hỗ trợ các chiều rộng băng và số lượng linh kiện cụ thể. Ví dụ, cuộn 7 inch thường được sử dụng cho sản xuất lô nhỏ hoặc linh kiện nhẹ, trong khi cuộn 13 inch là tiêu chuẩn ngành cho hầu hết các dây chuyền SMT.
Kích thước lỗ trục (lỗ lắp trung tâm) cũng phải phù hợp với thông số của bộ cấp liệu để đảm bảo tương thích. Sử dụng cuộn không theo tiêu chuẩn có thể dẫn đến lắp đặt không đúng và cấp liệu không ổn định.
Hiểu rõ các tiêu chuẩn này là điều cần thiết khi lựa chọn cuộn, đặc biệt trong môi trường lắp ráp tự động nơi tính nhất quán là yếu tố quan trọng.
Vật Liệu Sử Dụng cho Cuộn Băng Tải Linh Kiện
Cuộn băng tải linh kiện thường được sản xuất từ nhựa nhiệt dẻo, với việc lựa chọn vật liệu phụ thuộc vào yêu cầu cơ học, yếu tố chi phí và khả năng bảo vệ chống phóng tĩnh điện (ESD).
Các vật liệu phổ biến bao gồm:
- Polystyrene (PS) – Hiệu quả chi phí và được sử dụng rộng rãi cho các ứng dụng tiêu chuẩn
- ABS (Acrylonitrile Butadiene Styrene) – Cải thiện độ bền và độ chắc chắn
- Polycarbonate (PC) – Khả năng chống va đập cao cho môi trường yêu cầu khắt khe
Đối với linh kiện điện tử nhạy cảm, cuộn cũng có thể được sản xuất với đặc tính chống tĩnh điện hoặc dẫn điện để ngăn ngừa hư hỏng do ESD.
Việc lựa chọn vật liệu ảnh hưởng đến:
- Độ cứng kết cấu
- Khả năng chống biến dạng
- Độ bền lâu dài trong quá trình vận chuyển và lưu trữ
Trong các ứng dụng có độ chính xác cao hoặc giá trị cao, lựa chọn đúng vật liệu là yếu tố then chốt để duy trì tính toàn vẹn của linh kiện và độ tin cậy của quy trình.
Các Đặc Điểm Thiết Kế Chính Ảnh Hưởng Đến Hiệu Suất Cấp Liệu SMT
Hiệu suất của cuộn băng tải linh kiện không chỉ được quyết định bởi kích thước hoặc vật liệu mà còn bởi thiết kế kết cấu và độ chính xác gia công.
Các yếu tố thiết kế chính bao gồm:
- Độ đồng tâm – Sự căn chỉnh giữa tâm cuộn và đường kính ngoài
- Cân bằng – Phân bố trọng lượng đồng đều để ngăn rung lắc khi quay
- Độ cứng của vành – Ngăn ngừa uốn cong hoặc biến dạng dưới tải
- Độ bền lõi – Đảm bảo lắp đặt ổn định trên bộ cấp liệu
- Khả năng chống cong vênh – Ngăn ngừa biến dạng do lưu trữ hoặc thay đổi nhiệt độ
Hiệu suất kém ở bất kỳ yếu tố nào trong số này có thể dẫn đến sự cố cấp liệu. Ví dụ, độ đồng tâm thấp có thể gây chuyển động băng không đều, trong khi vành yếu có thể làm lệch băng.
Trong các dây chuyền SMT tốc độ cao, nơi bộ cấp liệu hoạt động liên tục với lưu lượng lớn, những sai lệch cơ học nhỏ này có thể nhanh chóng dẫn đến tăng thời gian dừng máy và tỷ lệ lỗi.
Các Vấn Đề Thường Gặp Do Chất Lượng Cuộn Kém
Cuộn chất lượng thấp có thể gây ra nhiều vấn đề vận hành ảnh hưởng đến cả hiệu suất và chất lượng sản phẩm.
Các vấn đề điển hình bao gồm:
- Lệch băng trong quá trình cấp liệu
- Lực căng không đồng đều, dẫn đến định vị linh kiện không nhất quán
- Cuộn rung lắc, gây quay không ổn định
- Nứt hoặc biến dạng trong quá trình vận chuyển
Trong thực tế sản xuất, các vấn đề này thường biểu hiện dưới dạng kẹt bộ cấp liệu, lỗi gắp hoặc dừng máy. Việc xử lý các sự cố này có thể tốn nhiều thời gian, đặc biệt khi nguyên nhân gốc rễ không được xác định ngay là do cuộn.
Đối với các nhà sản xuất vận hành dây chuyền SMT sản lượng lớn, ngay cả lỗi nhỏ ở cuộn cũng có thể dẫn đến tổn thất năng suất đáng kể và tăng chi phí vận hành.
Cách Lựa Chọn Cuộn Băng Tải Linh Kiện Phù Hợp
Lựa chọn cuộn băng tải linh kiện phù hợp đòi hỏi đánh giá nhiều yếu tố liên quan đến thiết bị, linh kiện và điều kiện sản xuất.
1. Tương Thích Thiết Bị
Đảm bảo kích thước cuộn và lỗ trục phù hợp với hệ thống bộ cấp liệu của bạn. Sai lệch kích thước có thể dẫn đến lắp đặt không ổn định hoặc gián đoạn cấp liệu.
2. Đặc Tính Linh Kiện
Linh kiện nặng hơn hoặc nhạy cảm hơn có thể yêu cầu cuộn chắc chắn hơn với độ ổn định kết cấu cao hơn để duy trì cấp liệu nhất quán.
3. Yêu Cầu Vận Chuyển
Vận chuyển đường dài hoặc đóng gói xuất khẩu có thể yêu cầu cuộn có độ bền cao hơn để tránh hư hỏng trong quá trình vận chuyển.
4. Yêu Cầu Bảo Vệ ESD
Đối với IC, LED và các thiết bị nhạy cảm khác, cuộn chống tĩnh điện hoặc dẫn điện là cần thiết để tránh hư hỏng do tĩnh điện.
5. Tốc Độ Sản Xuất
Các dây chuyền SMT tốc độ cao yêu cầu cuộn có độ cân bằng chính xác và lực cản quay tối thiểu để duy trì vận hành liên tục.
Lựa chọn sai có thể dẫn đến các sự cố cấp liệu lặp lại, tăng thời gian dừng máy và tỷ lệ lỗi cao hơn. Ngược lại, cuộn phù hợp sẽ đóng góp trực tiếp vào sản xuất ổn định và cải thiện tỷ lệ đạt.
Cuộn Băng Tải Linh Kiện so với Cuộn Nhựa Tiêu Chuẩn: Có Khác Biệt Không?
Mặc dù cuộn băng tải linh kiện thường được gọi là cuộn nhựa, không phải tất cả cuộn nhựa đều phù hợp cho ứng dụng SMT.
Cuộn nhựa tiêu chuẩn có thể không đáp ứng được độ chính xác, đặc tính vật liệu hoặc tính nhất quán kích thước cần thiết cho hệ thống cấp liệu tự động. Ngược lại, cuộn băng tải linh kiện được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn ngành và đảm bảo tương thích với thiết bị SMT.
Trong các lĩnh vực yêu cầu độ tin cậy cao như sản xuất ô tô hoặc bán dẫn, việc sử dụng cuộn chuyên dụng là cần thiết để duy trì kiểm soát quy trình và đảm bảo chất lượng.
Khi Nào Cần Cuộn Băng Tải Linh Kiện Tùy Chỉnh
Trong một số trường hợp, cuộn tiêu chuẩn có thể không đáp ứng các yêu cầu sản xuất cụ thể. Cuộn băng tải linh kiện tùy chỉnh thường cần thiết khi:
- Sử dụng bề rộng băng không tiêu chuẩn
- Linh kiện yêu cầu xử lý hoặc bảo vệ đặc biệt
- Thiết bị có yêu cầu tương thích riêng
- Hệ thống có độ chính xác cao hoặc tự động hóa yêu cầu dung sai chặt chẽ hơn
Cuộn tùy chỉnh có thể được thiết kế để đáp ứng chính xác nhu cầu ứng dụng, cải thiện hiệu suất cấp liệu và giảm rủi ro vận hành. Đối với sản phẩm phức tạp hoặc giá trị cao, tùy chỉnh thường là một khoản đầu tư thực tế thay vì một nâng cấp tùy chọn.
Câu hỏi thường gặp
Tôi nên sử dụng kích thước cuộn nào cho băng tải linh kiện 8mm?
Thông thường, cả cuộn 7 inch và 13 inch đều được sử dụng, tùy thuộc vào sản lượng và khả năng tương thích của bộ cấp liệu.
Tất cả các cuộn đều an toàn ESD không?
Không. Chỉ các cuộn được sản xuất từ vật liệu chống tĩnh điện hoặc dẫn điện mới cung cấp khả năng bảo vệ ESD.
Cuộn carrier tape có thể tái sử dụng không?
Có, trong một số trường hợp, nhưng việc tái sử dụng phụ thuộc vào độ bền vật liệu và việc cuộn có duy trì được tính toàn vẹn cấu trúc hay không.
Nguyên nhân gây ra sự cố cấp liệu của cuộn là gì?
Các nguyên nhân phổ biến bao gồm độ đồng tâm kém, mất cân bằng, biến dạng và kích thước không tương thích.
Nên chọn cuộn 7 inch hay 13 inch?
Tùy thuộc vào ứng dụng của bạn. Cuộn 7 inch phù hợp cho lô nhỏ, trong khi cuộn 13 inch được ưu tiên cho sản xuất liên tục.
Kết luận: Vì Sao Lựa Chọn Cuộn Ảnh Hưởng Trực Tiếp Đến Hiệu Suất SMT
Cuộn carrier tape đóng vai trò quan trọng hơn nhiều trong đóng gói SMT so với mức độ thường được ghi nhận. Ngoài chức năng lưu trữ đơn thuần, chúng ảnh hưởng trực tiếp đến độ ổn định cấp liệu, hiệu suất máy và tổng tỷ lệ đạt của sản xuất.
Việc lựa chọn cuộn phù hợp—dựa trên kích thước, vật liệu, chất lượng thiết kế và yêu cầu ứng dụng—có thể giảm đáng kể các vấn đề cấp liệu và cải thiện tính ổn định vận hành. Khi các quy trình SMT tiếp tục yêu cầu độ chính xác và tốc độ cao hơn, việc lựa chọn cuộn trở thành một phần thiết yếu của tối ưu hóa quy trình.
Đối với các nhà sản xuất muốn cải thiện độ tin cậy và giảm thời gian ngừng máy, việc đánh giá hiệu suất cuộn không phải là tùy chọn—mà là bước cần thiết để đạt được sản xuất ổn định và hiệu quả.
