Giới thiệu
Độ ẩm thường được xem là vấn đề liên quan đến lưu kho hoặc logistics, nhưng trong đóng gói điện tử, nó ảnh hưởng trực tiếp đến độ ổn định kích thước và độ tin cậy cấp liệu. Trong môi trường SMT tốc độ cao, ngay cả những thay đổi cấu trúc nhỏ của băng tải linh kiện cũng có thể dẫn đến lệch vị trí, định vị không ổn định hoặc tăng hiện tượng xoay linh kiện trong khoang. Những vấn đề này hiếm khi xuất hiện trong quá trình kiểm tra đầu vào; chúng thường phát sinh trên dây chuyền sản xuất, nơi lực căng, gia tốc và ứng suất cơ học khuếch đại các biến thiên nhỏ của vật liệu.
Đối với kỹ sư đóng gói và đội ngũ quy trình SMT, việc hiểu khả năng chống ẩm của băng tải linh kiện không phải để ngăn ngừa lỗi bề mặt. Mục tiêu là duy trì hình học khoang, độ chính xác lỗ sprocket và khả năng giữ linh kiện ổn định trong điều kiện sản xuất thực tế. Bài viết này giải thích điều gì xảy ra khi băng tải linh kiện hấp thụ độ ẩm, cách nó ảnh hưởng đến hiệu suất cấp liệu, phản ứng của các vật liệu khác nhau với độ ẩm và cách đánh giá khả năng chống ẩm trước khi sản xuất hàng loạt. Mục tiêu là hỗ trợ các quyết định kỹ thuật tốt hơn ở giai đoạn thiết kế và lựa chọn nhà cung cấp.
Điều gì xảy ra khi băng tải linh kiện hấp thụ độ ẩm?
Hầu hết các vật liệu nhựa nhiệt dẻo sử dụng trong băng tải linh kiện dập nổi đều có mức độ hấp thụ ẩm nhất định. Ngay cả khi tỷ lệ hấp thụ tương đối thấp, ảnh hưởng đến độ ổn định kích thước vẫn có thể đo lường được. Sự hấp thụ ẩm có thể dẫn đến giãn nở nhẹ, mềm hóa hoặc giảm độ cứng. Mặc dù những thay đổi này có thể nhỏ khi xét riêng lẻ, chúng trở nên đáng kể khi yêu cầu dung sai chặt chẽ cho cấp liệu tự động.
Một trong những khu vực bị ảnh hưởng đầu tiên là cấu trúc khoang. Khi vật liệu hấp thụ độ ẩm, độ cứng có thể giảm, làm suy giảm khả năng nâng đỡ của thành khoang. Điều này có thể làm thay đổi kích thước khoang hoặc mức độ giữ chặt linh kiện. Ngoài ra, các biến thiên nhỏ về chiều rộng băng hoặc bước lỗ sprocket có thể ảnh hưởng đến độ chính xác định vị trong feeder SMT.
Trong môi trường có độ ẩm dao động — chẳng hạn như khu vực ven biển hoặc vận chuyển đường biển kéo dài — băng tải linh kiện có thể trải qua các chu kỳ hấp thụ và khô lặp lại. Theo thời gian, điều này có thể gây mất ổn định kích thước tích lũy. Đối với các kỹ sư chịu trách nhiệm về tính ổn định của yield, hấp thụ ẩm không chỉ là một đặc tính vật liệu; mà còn là một biến số về độ tin cậy quy trình.

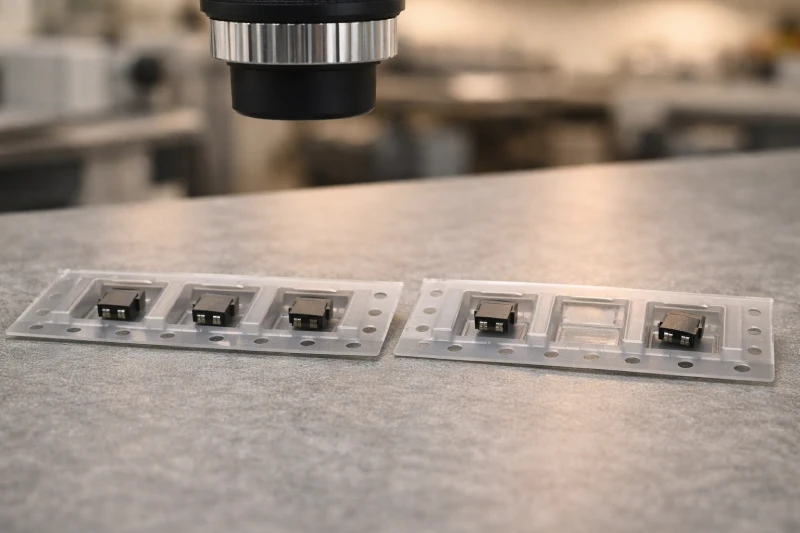

Độ ẩm có ảnh hưởng đến hình học khoang và độ ổn định linh kiện không?
Hình học khoang đóng vai trò trung tâm đối với độ ổn định linh kiện trong quá trình vận chuyển và cấp liệu. Khi độ ẩm làm thay đổi độ cứng vật liệu, thành khoang có thể mất một phần độ bền kết cấu. Ngay cả sự mềm hóa nhẹ cũng có thể làm tăng độ hở ngang giữa linh kiện và khoang, đặc biệt đối với các package nhỏ hoặc mỏng.
Trong các dây chuyền SMT tốc độ cao, lực động tác động lên băng khi nó di chuyển qua feeder. Gia tốc, rung động và lực căng định vị khuếch đại bất kỳ độ lỏng nào bên trong khoang. Nếu lực giữ giảm do mềm hóa bởi độ ẩm, nguy cơ xoay hoặc nghiêng linh kiện sẽ tăng lên. Đối với các linh kiện fine-pitch hoặc nhạy cảm với định hướng, ngay cả dịch chuyển vị trí nhỏ cũng có thể ảnh hưởng đến độ chính xác gắp.
Biến dạng liên quan đến độ ẩm có thể không luôn nhìn thấy trong kiểm tra tĩnh. Tuy nhiên, khi băng ở trạng thái chuyển động liên tục, sự suy giảm nâng đỡ của khoang có thể dẫn đến trình bày linh kiện không nhất quán tại vị trí gắp. Đối với thiết kế khoang tùy chỉnh, đặc biệt những thiết kế tối ưu hóa với độ hở tối thiểu, việc đánh giá hành vi dưới điều kiện độ ẩm cao trở nên đặc biệt quan trọng để đảm bảo độ ổn định cấp liệu lâu dài.
Vật liệu băng tải linh kiện nào có khả năng chống ẩm tốt hơn?
Các vật liệu băng tải linh kiện khác nhau thể hiện đặc tính hấp thụ ẩm khác nhau. Các vật liệu phổ biến như PS, PET và PC đều có sự đánh đổi giữa độ cứng, độ ổn định kích thước và khả năng chịu môi trường.
PS được sử dụng rộng rãi nhờ khả năng gia công và hiệu quả chi phí. Mặc dù mức hấp thụ ẩm thường ở mức trung bình, sự thay đổi độ cứng dưới độ ẩm cao có thể cần được đánh giá trong các ứng dụng yêu cầu cao. PET thường cung cấp độ ổn định kích thước và độ bền cơ học tốt hơn, phù hợp với môi trường có biến động độ ẩm. PC có thể mang lại khả năng chịu va đập và độ bền kết cấu cao hơn nhưng có thể cần điều chỉnh công thức vật liệu cẩn thận để cân bằng giữa chi phí và hiệu suất.
Các công thức dẫn điện hoặc chống tĩnh điện đưa ra các yếu tố cần cân nhắc bổ sung. Các phụ gia được sử dụng để đạt hiệu suất ESD có thể ảnh hưởng đến tương tác với độ ẩm, tùy thuộc vào thiết kế hợp chất. Đối với các ứng dụng liên quan đến chu kỳ vận chuyển dài, khu vực có độ ẩm cao hoặc linh kiện nhạy cảm, việc lựa chọn vật liệu có tính chất cơ học ổn định dưới điều kiện tiếp xúc độ ẩm trở thành một phần của chiến lược giảm thiểu rủi ro. Do đó, lựa chọn vật liệu cần phù hợp với điều kiện môi trường và tốc độ quy trình SMT, không chỉ dựa trên yêu cầu kích thước cơ bản.
Độ ẩm ảnh hưởng như thế nào đến hiệu suất cấp liệu SMT?
Hệ thống cấp liệu SMT dựa vào sự tương tác chính xác giữa lỗ sprocket, bánh răng feeder và lực căng băng được kiểm soát. Khi độ ẩm ảnh hưởng đến kích thước hoặc độ cứng của băng, độ chính xác định vị có thể bị suy giảm. Ngay cả sự kéo dài hoặc mềm hóa nhẹ cũng có thể làm thay đổi cách băng ăn khớp với cơ cấu feeder.
Giảm độ cứng cũng có thể ảnh hưởng đến cách băng uốn quanh ray feeder. Sự không nhất quán về khả năng chống uốn có thể làm thay đổi góc mà tại đó khoang trình bày linh kiện cho đầu hút gắp. Ở tốc độ sản xuất thấp, các biến thiên này có thể vẫn nằm trong dung sai. Tuy nhiên, ở lắp ráp tốc độ cao, các sai lệch nhỏ có thể tích lũy, dẫn đến tăng lỗi gắp hoặc lệch vị trí gián đoạn.
Một yếu tố khác là kiểm soát lực căng. Độ linh hoạt do độ ẩm gây ra có thể ảnh hưởng đến phản ứng của băng với lực kéo, đặc biệt trong các chu kỳ tăng tốc và giảm tốc nhanh. Theo thời gian, điều này có thể góp phần gây ra hành vi cấp liệu không ổn định mà khó truy vết nguyên nhân từ việc tiếp xúc độ ẩm. Đối với kỹ sư quy trình phân tích biến động yield, độ ổn định môi trường của băng tải linh kiện nên được xem xét cùng với hiệu chuẩn feeder và các tham số máy.
Cách đánh giá khả năng chống ẩm của băng tải linh kiện trước khi sản xuất hàng loạt?
Việc đánh giá khả năng chống ẩm nên là một phần của quy trình phê duyệt, đặc biệt đối với các ứng dụng yêu cầu độ tin cậy cao hoặc tốc độ cao. Đánh giá có cấu trúc có thể giảm rủi ro phát sinh vấn đề cấp liệu ngoài dự kiến sau khi triển khai quy mô lớn.
Một phương pháp đánh giá điển hình bao gồm phơi nhiễm độ ẩm có kiểm soát bằng buồng nhiệt ẩm. Sau khi điều hòa, các kích thước chính như chiều rộng băng, độ sâu khoang và bước lỗ sprocket nên được đo lại để xác định bất kỳ biến thiên nào. Các đặc tính cơ học, bao gồm lực giữ, cũng có thể được kiểm tra để đánh giá sự thay đổi về độ ổn định linh kiện trong khoang.
Ngoài các phép đo tĩnh, thử nghiệm cấp liệu mô phỏng trong điều kiện độ ẩm cao cung cấp góc nhìn thực tế. Chạy băng đã được điều hòa qua feeder đại diện ở tốc độ sản xuất giúp phát hiện các hiệu ứng động có thể không xuất hiện chỉ qua các phép đo trong phòng thí nghiệm.
Đối với đội ngũ thu mua và kỹ thuật, việc xác định danh mục kiểm tra trước sản xuất — bao gồm phơi nhiễm môi trường, xác minh kích thước và xác nhận cấp liệu — đảm bảo rằng khả năng chống ẩm được xác minh trước khi triển khai toàn diện.
Khi nào nên cân nhắc băng tải linh kiện chống ẩm hoặc tùy chỉnh?
Không phải tất cả ứng dụng đều yêu cầu tăng cường khả năng chống ẩm. Tuy nhiên, một số kịch bản nhất định làm tăng tầm quan trọng của độ ổn định trong môi trường ẩm.
Các tuyến vận tải đường biển dài ngày, lưu kho kéo dài và triển khai tại khu vực nhiệt đới hoặc ven biển khiến vật liệu đóng gói phải tiếp xúc với mức độ ẩm cao hơn và biến động hơn. Tương tự, các linh kiện có MSL cao hoặc thiết bị chính xác với yêu cầu định hướng nghiêm ngặt đòi hỏi khả năng giữ linh kiện trong hốc ổn định. Các dây chuyền SMT tốc độ cao càng làm khuếch đại những biến động nhỏ của vật liệu.
Trong các bối cảnh này, việc đánh giá vật liệu chống ẩm hoặc thiết kế hốc tùy chỉnh có thể cải thiện độ tin cậy dài hạn. Giải pháp tùy chỉnh có thể bao gồm tối ưu độ dày thành, điều chỉnh hình học hốc, hoặc lựa chọn vật liệu phù hợp với điều kiện môi trường. Quyết định nên dựa trên phân tích rủi ro, xem xét thời gian vận chuyển, điều kiện lưu kho và tốc độ sản xuất, thay vì chỉ dựa trên chi phí đơn vị.
Kết luận
Khả năng chống ẩm của băng tape không chỉ là yếu tố lưu trữ; đây còn là yếu tố liên quan đến độ ổn định kết cấu và độ tin cậy của quy trình. Độ ẩm có thể ảnh hưởng đến độ cứng vật liệu, hình học hốc, độ chính xác lỗ định vị và cuối cùng là độ ổn định cấp liệu trong sản xuất SMT. Mặc dù các tác động có thể không rõ rệt, lắp ráp tốc độ cao và dung sai chặt chẽ sẽ khuếch đại những sai lệch kích thước nhỏ.
Đối với kỹ sư đóng gói và các nhà ra quyết định kỹ thuật, việc hiểu cách vật liệu phản ứng với độ ẩm cho phép đưa ra lựa chọn thiết kế và nguồn cung ứng chính xác hơn. Bằng cách tích hợp đánh giá độ ẩm vào giai đoạn thẩm định—thông qua điều hòa môi trường, đo kích thước và xác nhận cấp liệu—các nhóm có thể giảm rủi ro về tỷ lệ đạt trước khi bắt đầu sản xuất hàng loạt. Trong đóng gói điện tử, độ ổn định dài hạn thường phụ thuộc vào việc xử lý các biến số môi trường ngay từ giai đoạn đầu của quá trình thiết kế.
