ความเข้ากันได้ของเทปคาร์ริเออร์และเทปปิดผนึก: ความแตกต่างและแนวปฏิบัติที่ดีที่สุด

ในการใช้งานบรรจุภัณฑ์ SMT ส่วนใหญ่ เทปคาร์ริเออร์และเทปปิดผนึกถูกออกแบบให้ทำงานเป็นระบบเดียวกันมากกว่าวัสดุอิสระ แม้ในทางเทคนิคจะสามารถจัดการเทปคาร์ริเออร์แบบขึ้นรูปโดยไม่มีชั้นปิดผนึกในสภาพแวดล้อมที่ควบคุมได้ แต่การขนส่งชิ้นส่วนในระดับการผลิตแทบทุกกรณีจำเป็นต้องใช้ทั้งสองส่วน คำถามทางวิศวกรรมที่แท้จริงไม่ใช่ว่าควรใช้ร่วมกันหรือไม่ แต่คือเข้ากันได้อย่างเหมาะสมหรือไม่

โพรงที่ขึ้นรูปได้ดีไม่ได้รับประกันความเสถียรของชิ้นส่วน หากชั้นปิดผนึกมีพฤติกรรมไม่แน่นอนระหว่างการลอก ในทำนองเดียวกัน ฟิล์มปิดผนึกคุณภาพสูงไม่สามารถชดเชยรูปทรงโพรงที่ไม่เหมาะสมหรือความไม่สม่ำเสมอของวัสดุได้ ในสายการผลิต SMT ความเร็วสูง ความเข้ากันได้ส่งผลโดยตรงต่อความเสถียรของการป้อน ความแม่นยำในการหยิบ การป้องกัน ESD และเสถียรภาพของอัตราผลผลิต

การทำความเข้าใจการทำงานร่วมกันทางกลและทางไฟฟ้าระหว่างเทปคาร์ริเออร์และเทปปิดผนึก ช่วยให้วิศวกรและทีมจัดหาป้องกันปัญหาการผลิตที่ซ่อนเร้นแต่มีต้นทุนสูงก่อนที่จะขยายผล

จะเกิดอะไรขึ้นหากเทปคาร์ริเออร์และเทปปิดผนึกไม่เข้ากันอย่างเหมาะสม?

ความไม่เข้ากันมักแสดงอาการครั้งแรกในรูปแบบความไม่เสถียรของฟีดเดอร์ มากกว่าความล้มเหลวของบรรจุภัณฑ์ที่เห็นได้ชัด เมื่อแรงลอกอยู่นอกช่วงที่เหมาะสม เทปปิดผนึกอาจเปิดเร็วเกินไป ช้าเกินไป หรือไม่สม่ำเสมอ ซึ่งอาจก่อให้เกิดการสั่นสะเทือนขนาดเล็กภายในโพรงก่อนการหยิบ ส่งผลให้ชิ้นส่วนหมุนหรือเคลื่อนตำแหน่งเล็กน้อย

หากแรงยึดเกาะอ่อนเกินไป ชิ้นส่วนอาจหลุดระหว่างการจัดการรีลหรือการขนส่ง หากแรงยึดเกาะมากเกินไป แรงปลดปล่อยฉับพลันที่จุดลอกอาจรบกวนชิ้นส่วนที่มีน้ำหนักเบา โดยเฉพาะแพ็กเกจ 0201 และ 01005 ในฟีดเดอร์ความเร็วสูง ความไม่สม่ำเสมอของแรงลอกแม้เพียงเล็กน้อยจะถูกขยายผลเมื่อมีการวางชิ้นส่วนหลายพันตำแหน่งต่อชั่วโมง

การจับคู่ที่ไม่เหมาะสมยังสามารถเพิ่มการสะสมประจุไฟฟ้าสถิตที่จุดแยก หากวัสดุเทปคาร์ริเออร์และฟิล์มปิดผนึกมีคุณสมบัติทางไฟฟ้าสถิตแตกต่างกัน ความเสี่ยงการคายประจุจะเพิ่มขึ้นในช่วงที่ชิ้นส่วนถูกเปิดเผยมากที่สุด

การสูญเสียอัตราผลผลิตส่วนใหญ่ที่เกี่ยวข้องกับระบบเทปไม่ได้เกิดจากข้อบกพร่องร้ายแรง แต่เกิดจากความไม่เข้ากันเล็กน้อยที่ปรากฏเฉพาะภายใต้สภาวะไดนามิก

เหตุใดแรงลอกจึงมีความสำคัญมากกว่าที่วิศวกรส่วนใหญ่คาดคิด?

แรงลอกมักถูกมองเป็นเพียงค่าข้อกำหนดตัวเลขอย่างง่าย ในทางปฏิบัติ มันเป็นพารามิเตอร์สมรรถนะเชิงไดนามิกที่มีปฏิสัมพันธ์กับความเร็วฟีดเดอร์ มุมลอก ความชื้นแวดล้อม และมวลของชิ้นส่วน

แรงลอกที่ทำงานได้ดีที่ความเร็วต่ำ อาจไม่เสถียรที่อัตรามากกว่า 40,000 ชิ้นส่วนต่อชั่วโมง เมื่อความเร็วการลอกเพิ่มขึ้น พฤติกรรมของกาวจะเปลี่ยนไป เหตุการณ์การแยกจะเกิดขึ้นฉับพลันมากขึ้น และการถ่ายเทพลังงานเข้าสู่โพรงเพิ่มขึ้น พลังงานนั้นอาจยกหรือทำให้ชิ้นส่วนเคลื่อนที่ชั่วขณะก่อนที่หัวหยิบจะทำงาน

สิ่งที่สำคัญเท่าเทียมกันคือความสม่ำเสมอของแรงลอกตลอดความยาวรีล ความแตกต่างระหว่างชั้นด้านในและด้านนอกของรีลอาจก่อให้เกิดปัญหาการวางเป็นช่วง ๆ ที่ยากต่อการวิเคราะห์สาเหตุ

แทนที่จะมุ่งเน้นเฉพาะค่ากำลังลอกตามสเปก วิศวกรควรประเมินพฤติกรรมการลอกภายใต้สภาวะฟีดเดอร์จริง ความเข้ากันได้ระหว่างโครงสร้างเทปคาร์ริเออร์แบบขึ้นรูปและฟิล์มปิดผนึกที่เลือกมีบทบาทชี้ขาดในการทำให้ปฏิสัมพันธ์เชิงไดนามิกนี้เสถียร

ความแตกต่างของวัสดุส่งผลต่อความเข้ากันได้อย่างไร?

เทปคาร์ริเออร์มักผลิตจาก PS, PET หรือ PC ซึ่งแต่ละชนิดมีความแข็ง พลังงานผิว และการตอบสนองต่อความร้อนแตกต่างกัน ในทางตรงกันข้าม เทปปิดผนึกอาจใช้ชั้นปิดผนึกแบบกระตุ้นด้วยความร้อนหรือระบบกาวไวต่อแรงกด ความเข้ากันได้ขึ้นอยู่กับการทำงานร่วมกันของระบบวัสดุเหล่านี้ที่รอยต่อการปิดผนึก

ตัวอย่างเช่น เทปคาร์ริเออร์ PET ที่มีความแข็งสูงอาจต้องใช้ฟิล์มปิดผนึกที่ปรับให้เหมาะกับเสถียรภาพเชิงมิติ เพื่อรักษาความกว้างของแนวซีลให้สม่ำเสมอ ฐาน PS ที่อ่อนกว่าอาจยอมรับพฤติกรรมกาวที่แตกต่างกันได้ แต่สามารถเสียรูปภายใต้อุณหภูมิการซีลที่สูงเกินไป

ความแตกต่างของพลังงานผิวมีผลต่อความสม่ำเสมอของการยึดเกาะ หากเคมีของกาวไม่สอดคล้องกับวัสดุฐานของเทปคาร์ริเออร์ สมรรถนะการลอกอาจแตกต่างกันระหว่างแต่ละล็อตการผลิต สภาพแวดล้อม เช่น ความชื้น ยิ่งเพิ่มความซับซ้อนของปฏิสัมพันธ์นี้

ดังนั้น การจับคู่วัสดุควรถูกประเมินในระดับระบบ เมื่อพัฒนาโซลูชันเทปคาร์ริเออร์แบบกำหนดเอง การทบทวนความเข้ากันได้ของการปิดผนึกตั้งแต่ระยะแรกจะช่วยป้องกันความไม่สม่ำเสมอในการป้อนในขั้นตอนถัดไป

ประสิทธิภาพป้องกันไฟฟ้าสถิตขึ้นอยู่กับเทปทั้งสองชนิดหรือเพียงชนิดเดียว?

ความเข้าใจผิดที่พบบ่อยคือการควบคุมไฟฟ้าสถิตทำได้ด้วยเทปคาร์ริเออร์ป้องกันไฟฟ้าสถิตเพียงอย่างเดียว ในความเป็นจริง พฤติกรรมทางไฟฟ้าสถิตได้รับอิทธิพลจากระบบบรรจุภัณฑ์ทั้งหมด รวมถึงชั้นปิดผนึก

ระหว่างการลอก แรงเสียดทานระหว่างวัสดุทำให้เกิดประจุ หากเทปปิดผนึกไม่มีคุณสมบัติกระจายประจุที่เหมาะสม ประจุอาจสะสมในช่วงเวลาที่ชิ้นส่วนถูกเปิดเผย ซึ่งมีความสำคัญอย่างยิ่งสำหรับ IC ที่ไวต่อไฟฟ้าสถิตและชิ้นส่วนที่มีระยะพิทช์ละเอียด

แม้ว่าวัสดุเทปคาร์ริเออร์จะเป็นไปตามมาตรฐานการกระจายประจุ ฟิล์มปิดผนึกที่ไม่เข้ากันอาจบั่นทอนการควบคุม ESD ในระดับระบบ ความต้านทานผิวที่สมดุลและการสลายประจุที่ควบคุมได้ในทั้งสองวัสดุเป็นสิ่งจำเป็น

สำหรับการใช้งานที่เกี่ยวข้องกับอุปกรณ์ความไวสูง ควรประเมินเทปคาร์ริเออร์ป้องกันไฟฟ้าสถิตร่วมกับวัสดุปิดผนึกที่เข้ากันได้เสมอ เพื่อให้มั่นใจในสมรรถนะทางไฟฟ้าสถิตที่เสถียรตลอดกระบวนการป้อน

เมื่อใดที่สามารถใช้เทปคาร์ริเออร์โดยไม่ใช้เทปปิดผนึกได้?

มีสถานการณ์จำกัดที่สามารถใช้เทปคาร์ริเออร์โดยไม่มีชั้นปิดผนึกได้ ตัวอย่างเช่น การเคลื่อนย้ายภายในระยะสั้นระหว่างกระบวนการที่ควบคุม หรือสถานการณ์การโหลดด้วยมือที่ชิ้นส่วนถูกใช้งานทันที

อย่างไรก็ตาม กรณีเหล่านี้ดำเนินการภายใต้ขอบเขตด้านสภาพแวดล้อมและการจัดการที่เข้มงวด หากไม่มีชั้นปิดผนึก ชิ้นส่วนจะสัมผัสกับการสั่นสะเทือน ฝุ่น และอิทธิพลของไฟฟ้าสถิต แม้การเคลื่อนไหวเพียงเล็กน้อยก็อาจส่งผลต่อความเรียบระนาบหรือทิศทางได้

สำหรับการจัดส่งภายนอก การจัดเก็บรีล หรือกระบวนการป้อนอัตโนมัติ การละเว้นเทปปิดผนึกก่อให้เกิดความเสี่ยงที่ยอมรับไม่ได้ สิ่งที่ดูเหมือนมีประสิทธิภาพในระยะสั้นอาจนำไปสู่ความไม่เสถียรของอัตราผลผลิตในช่วงเร่งกำลังการผลิต

ในสภาพแวดล้อมการผลิต SMT จริง การจับคู่เทปคาร์ริเออร์และเทปปิดผนึกยังคงเป็นมาตรฐานอุตสาหกรรมสำหรับการกักเก็บชิ้นส่วนอย่างเชื่อถือได้

วิธีตรวจสอบความเข้ากันได้ของเทปคาร์ริเออร์ & เทปปิดผนึกก่อนการผลิตจำนวนมาก

การตรวจสอบควรจำลองสภาวะการผลิตจริง แทนที่จะพึ่งพาเพียงการทดสอบแบบสถิตในห้องปฏิบัติการ

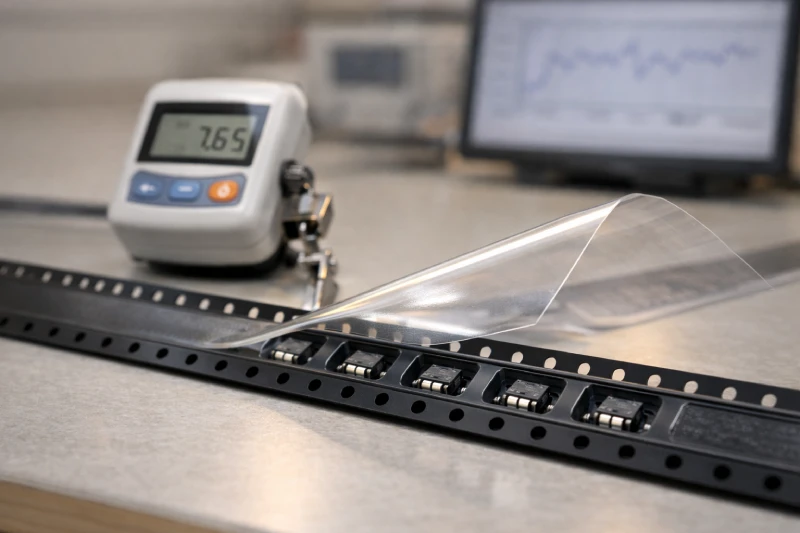

ขั้นแรก ดำเนินการวัดแรงลอกแบบควบคุมในตำแหน่งต่าง ๆ ของรีลเพื่อตรวจสอบความสม่ำเสมอ ขั้นที่สอง ทดสอบฟีดเดอร์ความเร็วสูงที่อัตราการวางจริงเพื่อสังเกตพฤติกรรมชิ้นส่วนแบบไดนามิก เฝ้าติดตามการหมุนเล็กน้อย การยกตัว หรือการคลาดเคลื่อนที่จุดลอก

ขั้นที่สาม ประเมินเสถียรภาพด้านสิ่งแวดล้อมผ่านการปรับสภาพความชื้นและอุณหภูมิ ระบบกาวอาจตอบสนองแตกต่างกันภายใต้ระดับความชื้นสูง สุดท้าย ตรวจสอบการยึดเกาะของชิ้นส่วนในโพรงหลังการจำลองการสั่นสะเทือนระหว่างการขนส่ง เพื่อให้แน่ใจว่าชิ้นส่วนยังคงเสถียรก่อนการป้อน

การทดสอบความเข้ากันได้ควรมุ่งเน้นที่สมรรถนะของระบบ ไม่ใช่เพียงสเปกของวัสดุแต่ละชนิด การตรวจสอบตั้งแต่ระยะแรกช่วยลดเวลาในการแก้ไขปัญหาเมื่อเริ่มการผลิตจำนวนมาก และปกป้องอัตราผลผลิตการวางภายใต้สภาวะการทำงานจริง

ควรจัดหาเทปคาร์ริเออร์และเทปปิดผนึกจากซัพพลายเออร์รายเดียวกันหรือไม่?

จากมุมมองการบริหารความเสี่ยง การจัดหาวัสดุทั้งสองเป็นระบบบูรณาการช่วยให้ง่ายต่อการกำหนดความรับผิดชอบและการควบคุมความสม่ำเสมอ เมื่อเทปคาร์ริเออร์และเทปปิดผนึกถูกพัฒนาและทดสอบร่วมกัน พฤติกรรมการลอกและความเข้ากันได้ของการปิดผนึกมักคาดการณ์ได้มากกว่า

หากจัดหาแยกจากกัน ความแปรผันระหว่างซัพพลายเออร์อาจทำให้เกิดความแตกต่างที่จุดเชื่อมต่ออย่างละเอียดอ่อน เมื่อเกิดปัญหา การวิเคราะห์หาสาเหตุรากจะซับซ้อนมากขึ้น

อย่างไรก็ตาม กลยุทธ์การจัดหาหลายแหล่งยังสามารถใช้ได้ หากมีการทดสอบความเข้ากันได้อย่างเข้มงวดและต่อเนื่อง กุญแจสำคัญคือการมองเทปคาร์ริเออร์และเทปปิดผนึกเป็นระบบวิศวกรรมที่ประสานกัน ไม่ใช่สินค้าโภคภัณฑ์ที่ใช้ทดแทนกันได้

ในสภาพแวดล้อม SMT ที่ต้องการความเชื่อถือได้สูง ความเสถียรที่ส่วนเชื่อมต่อของบรรจุภัณฑ์มักเป็นปัจจัยกำหนดความเสถียรบนสายการผลิต
