По мере того как электронные компоненты продолжают переход к меньшим форм-факторам, более жестким допускам и более высоким скоростям установки, производство carrier tape смещается от производства, ориентированного на поставку материалов, к инженерии с управляемыми процессами.
Для тиснёной carrier tape термоформование остаётся доминирующим методом производства. В рамках этой категории вакуумное формование и формование под давлением являются двумя основными технологиями формирования геометрии карманов. Хотя обе технологии основаны на втягивании нагретого пластика в форму, различия между ними напрямую влияют на точность карманов, чёткость стенок, повторяемость и долгосрочную стабильность процесса.
Понимание этих различий важно не с маркетинговой точки зрения, а потому что выбор метода формования влияет на последующие риски, такие как смещение компонентов, нестабильность pick-and-place и совместимость с податчиками.
Техническая задача
Ключевая техническая задача при формовании carrier tape заключается в воспроизведении стабильной геометрии карманов в масштабе при сохранении:
- Контролируемая глубина карманов и шаг
- Стабильные углы боковых стенок
- Равномерное распределение толщины материала
- Минимальные остаточные напряжения после охлаждения
По мере того как геометрия карманов становится более глубокой, узкой или асимметричной, метод формования должен преодолевать ограничения, связанные с течением материала, удалением воздуха и точностью контакта с формой. Выбор между вакуумным формованием и формованием под давлением напрямую влияет на то, насколько эффективно управляются эти ограничения.
Влияние на carrier tape и упаковку
Вакуумное формование основано на использовании отрицательного давления для втягивания нагретой плёнки в полость формы. Оно механически проще и подходит для:
- Небольшая или умеренная глубина карманов
- Симметричная или допускающая отклонения геометрия
- Применения с более широкими допусками
Однако сила, создаваемая только вакуумом, ограничивает степень прилегания размягчённого материала к острым углам или вертикальным стенкам. Это может приводить к:
- Закруглённые углы карманов
- Сниженная чёткость дна
- Более высокая вариабельность при больших коэффициентах вытяжки
Формование под давлением, напротив, использует положительное давление воздуха над листом, более агрессивно вдавливая материал в детали формы. Это имеет прямые последствия для carrier tape, используемой в высокоточных SMT-применениях:
- Более чёткое формирование карманов
- Более точный контроль глубины
- Улучшенная стабильность стенок на протяжении длительных серий
Эти различия влияют не только на форму карманов, но и на стабильность посадки компонентов и поведение при запайке cover tape.
Инженерные соображения
С инженерной точки зрения метод формования должен оцениваться совместно с оснасткой и поведением материала, а не изолированно.
Ключевые факторы включают:
- Конструкция оснастки
Формование под давлением обычно требует более жёстких допусков на форму, улучшенных стратегий вентиляции и более прочных материалов оснастки для выдерживания повторяющихся циклов нагнетания давления. - Выбор материала
PET, PS, PC и антистатические композиции по-разному реагируют на усилия формования. Формование под давлением обеспечивает более точное воспроизведение деталей формы, но также усиливает чувствительность к контролю температуры и вариациям толщины листа. - Контроль технологического окна
Формование под давлением сужает допустимый диапазон температур и давления. Хотя это повышает точность, оно требует более строгой дисциплины процесса и мониторинга. - Повторяемость при объёмах
Для программ с большими объёмами формование под давлением обеспечивает лучшую долгосрочную размерную стабильность при условии активного управления износом оснастки и стабильностью давления.
Как производители решают эту задачу
Опытные производители carrier tape не рассматривают вакуумное формование и формование под давлением как взаимозаменяемые варианты. Вместо этого они обычно:
- Соотносить технологию формования со сложностью геометрии компонента, а не только со стоимостью
- Использовать вакуумное формование для стандартизированных изделий с высокими допусками, где масштабируемость важнее точности
- Применять формование под давлением для индивидуальных или узкодопусковых программ, требующих более высокой точности карманов

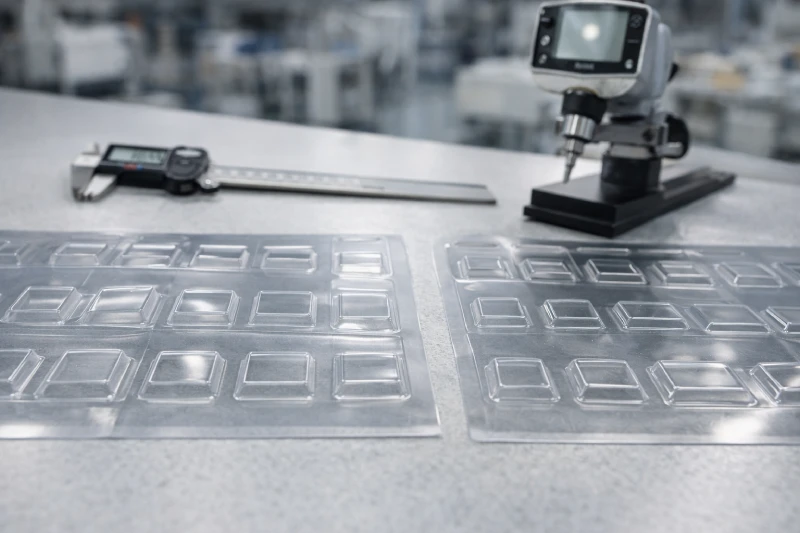

- Инвестировать в валидацию форм, измерения первого образца и испытания формования перед переходом к серийному производству
- Сочетать выбор метода формования с внутрипроцессным контролем и статистическим управлением для поддержания стабильности во времени
На практике метод формования становится частью более широкой цепочки инженерных решений, а не отдельным производственным выбором.
Связанные упаковочные решения
Выбранная технология формования напрямую влияет на характеристики и применимость связанных упаковочных решений, включая:
- carrier tape системы, где точность формования влияет на надёжность податчиков
- тиснёная carrier tape требующая определённой геометрии карманов для автоматизированной установки
- антистатическая carrier tape где поведение материала под давлением должно соответствовать требованиям ESD
- индивидуальные программы тиснёной carrier tape где формование под давлением часто обеспечивает более жёсткий контроль конструкции
Каждое решение получает различные преимущества в зависимости от того, как совместно спроектированы усилие формования, точность оснастки и отклик материала.
В производстве carrier tape вопрос заключается не в том, какой метод — вакуумный или под давлением — «лучше», а в том, какой процесс обеспечивает требуемую размерную стабильность, повторяемость и масштабируемость для конкретного компонента и производственной среды.
