引言
在电子元件包装中，载带通常被视为标准耗材——按尺寸选择、按规格订购，除非发生故障，否则很少被质疑。然而，在大批量SMT生产中，载带不仅仅是包装。它成为供料系统的一部分、定位机构的一部分，并间接成为良率方程的一部分。
许多表面贴装问题表面上看似与设备有关——元件偏移、拾取失败、旋转或间歇性供料停止——其根源可追溯至元件在载带腔体内的放置、支撑和防护方式。在元件到达贴装头之前，运输振动、卷盘张力和静电暴露进一步叠加了这些风险。
理解载带设计为何重要，并不是为了比较产品。而是为了认识到包装何时成为工艺变量——以及该变量如何影响稳定性、可靠性和生产一致性。
载带设计不当会出现哪些问题？
当载带设计未能正确匹配元件几何结构时，通常在确定根本原因之前就会出现不稳定现象。最常见的症状并非严重故障——而是随着时间累积的小幅、可重复的不一致。
一个常见问题是元件在腔体内发生旋转或倾斜。如果腔体深度、壁角或支撑面未优化，元件可能在卷盘收卷、运输或送料器推进过程中发生位移。即使是轻微的角度偏差，也会增加拾取校正时间或降低贴装精度。
另一个问题是腔体成型不一致。腔体尺寸或节距的变化可能导致间歇性供料中断。送料器可能推进不均匀，引起张力波动，从而导致误拾或偶发卡料。这些中断往往看似随机，但其根源在于载带结构的尺寸不一致。
变形也是一个隐性风险。如果材料刚性不足，腔壁可能在堆叠压力或卷盘张力下发生弯曲。这会在卷盘尚未到达生产线之前就削弱元件的放置稳定性。
在许多情况下，SMT设备被反复调整以补偿实际上属于包装稳定性的问题。及早识别这些模式，有助于工程师评估影响性能的根本变量是否为载带结构，而非设备本身。
载带如何影响贴片精度？
贴片系统依赖于重复性。送料器的每一次推进、每一次分度动作以及每一次吸取动作，都假设元件以可预测的位置呈现。载带在保持这种位置一致性方面发挥直接作用。

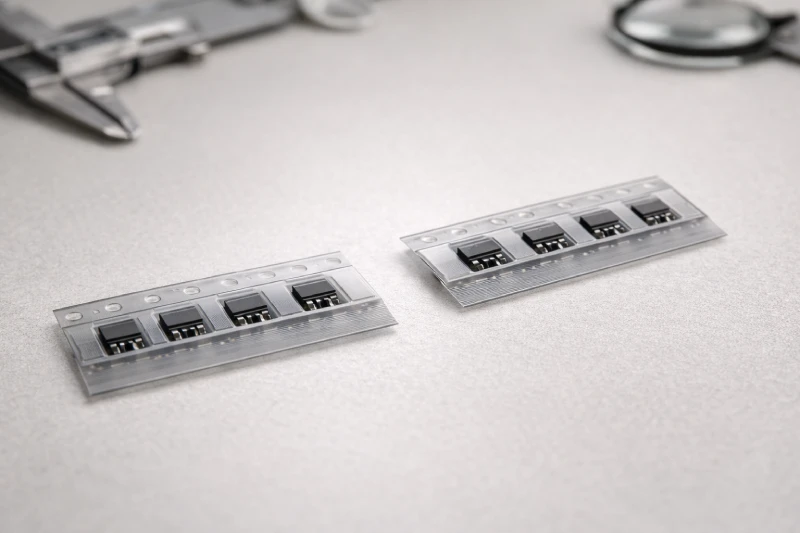

腔体几何形状决定了元件在拾取前的放置状态。如果腔体过浅，元件可能高于腔口并在振动下发生位移；如果过深，吸嘴可能需要额外校正或无法实现稳定吸附。即使是腔底平整度的细微不一致，也会影响元件的均匀放置，尤其是对于薄型或非对称器件。
节距一致性是另一个关键因素。送料器基于标准化节距间隔推进。如果腔体间距超出公差范围，拾取吸嘴与元件中心线之间的对准可能逐步偏移。这种偏移未必会立即导致故障，但会降低贴装裕量并增加对视觉校正的依赖。
元件放置稳定性也会影响吸附可靠性。当元件在腔体内倾斜时，真空吸附可能发生在偏心位置，从而增加提升过程中发生旋转的可能性。经过数千次循环，这种微小的不稳定性可能转化为可测量的贴装偏差。
在高速SMT环境中，贴装精度不仅由设备能力决定。同样取决于元件呈现的一致性——而这种一致性始于载带结构。
为什么ESD防护常被低估？
电子元件包装中的静电放电风险通常在器件层面进行评估，但较少关注载带在电荷积累与耗散中的作用。在卷盘收卷、运输、存储和送料器推进过程中，反复的摩擦与分离会产生静电。如果载带材料未能保持受控的表面电阻率，电荷可能沿腔壁和盖带界面积累。
与即时机械缺陷不同，ESD相关损伤通常具有潜伏性。元件可能通过外观检验和初始电气测试，但由于微小放电事件而在长期可靠性方面出现劣化。这类故障难以追溯至包装，因为损伤机制几乎不留下可见证据。
另一个常被忽视的因素是载带与盖带之间的电阻率不匹配。如果一层材料的电荷耗散速度快于另一层，在送料器剥离过程中可能形成局部电位差。盖带移除瞬间尤为敏感，因为快速分离可能在裸露引脚或焊盘附近产生放电。
在处理细间距IC、传感器或高价值半导体器件的环境中，载带不仅仅是承载介质。它成为ESD控制策略的一部分。因此，在实际操作条件下评估其电气特性是一项稳定性考量，而不仅仅是合规核对。
何时标准载带已不足够？
当元件几何结构简单、重量分布均衡且尺寸公差处于常规范围内时，标准载带通常能够良好适用。然而，并非所有电子元件在运动和振动条件下都表现稳定。某些设计特性会引入不稳定因素，而标准腔体结构可能无法充分控制。
例如，超薄器件在腔底平整度或侧壁支撑不足时更容易发生倾斜。具有非对称形状或质量分布不均的元件，在运输或送料分度过程中可能在通用腔体内发生旋转。较重或较高的元件也可能对腔壁施加更大的侧向力，从而增加变形或微位移的风险。
另一种情况涉及高价值或敏感IC，即使轻微的位置不稳定也会增加风险暴露。在这种情况下，相比在不同料号之间保持广泛兼容性，减少腔体内的运动裕量更为关键。
工程师通常在遇到供料行为不一致或轻微贴装偏差后，才意识到标准载带的局限性。更为主动的方法是评估元件的几何结构、厚度公差和重心特性是否需要针对其特定机械特性设计专用腔体。
载带如何影响运输稳定性？

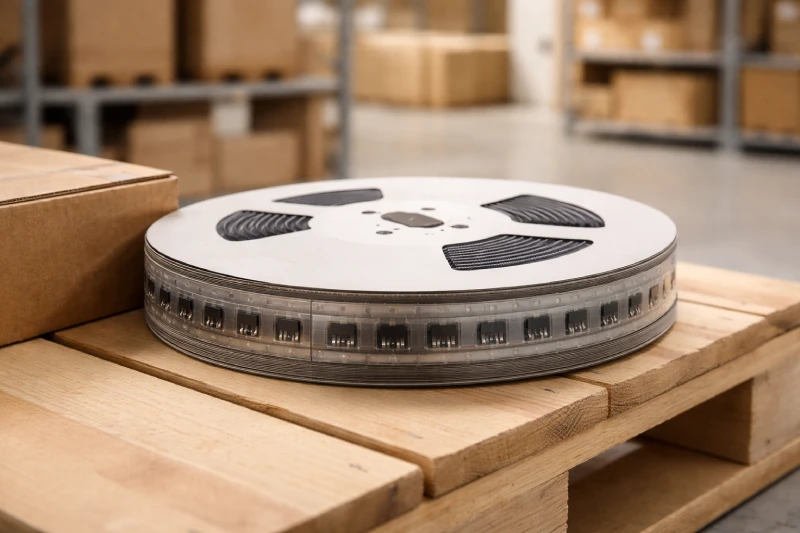

在元件到达SMT生产线之前，可能经历多个处理阶段——卷盘收卷、纸箱堆叠、长途运输以及仓库存储。在这些阶段中，载带成为保护每个器件免受位移的主要机械约束系统。
振动是最具影响力的变量之一。运输过程中持续的低幅振动，如果侧壁支撑不足，可能逐渐导致腔体内发生微小位移。虽然位移幅度可能很小，但反复运动会增加在上料至feeder之前发生旋转或错位的可能性。
卷盘张力同样发挥作用。过大的收卷力会在腔体壁上引入压缩应力，尤其是在材料刚性不足的情况下。随着时间推移，这可能轻微改变腔体形状或降低保持稳定性。相反，张力不足则可能导致卷盘层间发生内部移动。
散装包装过程中的堆叠压力会进一步叠加这些作用力。当纸箱进行托盘化堆码时，垂直载荷会通过卷盘法兰传递，并间接影响腔体结构。如果载带缺乏足够的结构完整性，在卷盘开启之前就可能发生变形。
与运输相关的不稳定性通常在后续表现为供料不一致。理解这一关联有助于工程师不仅从产线性能角度评估carrier tape，也从供应链稳定性角度进行评估。
载带会影响整体良率吗？
载带不直接参与元件装配，但它会影响决定整体制造良率的多个变量。当呈现稳定性不一致时，即使是微小的位置偏差也会增加对设备校正系统的依赖。随着时间推移，这会降低工艺裕量。
一次取料失败可能看似微不足道。然而，如果腔体几何形状允许轻微旋转或倾斜，校正循环将会增加。这些微调会延长贴装时间，引入波动，并偶尔导致元件掉落或报废。在大批量生产中，这些微小低效会逐步累积。
间歇性供料中断同样会对良率产生影响。每一次暂停或人工干预都会打乱工艺流程，并增加操作失误的可能性。虽然根本原因可能源于腔体设计或尺寸公差，但可见症状通常表现为产线不稳定。
潜在的ESD暴露增加了另一层风险。装配后发生的失效可能难以归因于包装条件，但包装稳定性直接影响元件在焊接前的防护状态。
从成本角度看，载带会影响报废率、返工频率和工艺一致性。良率不仅取决于设备能力，也取决于每个元件向贴装系统呈现的可靠程度。
工程师在量产前应如何评估载带？
载带的评估应在全面量产前进行，而不是在产线出现不稳定之后。结构化验证方法有助于判断载带是否作为稳定的呈现系统发挥作用，而不仅仅是尺寸匹配。
初步评估通常从试产供料测试开始。工程师会在长周期运行中观察分度顺畅性、腔体对位一致性以及取料重复性。目标不仅是确认兼容性，还要检测在连续运行条件下元件就位行为的细微变化。
振动模拟或受控运输测试可进一步揭示元件在搬运后是否在腔体内发生位移。对比测试前后的定位情况，有助于了解在实际物流条件下的保持稳定性。
还应评估材料性能。机械刚性、尺寸公差稳定性以及表面电阻率等电气特性需与元件的敏感等级相匹配。盖带剥离过程中的剥离行为也是关键观察点，因为瞬时放电或突然分离可能引入风险。
通过在模拟生产和运输条件下验证载带，工程师可以降低在批量装配过程中发现不稳定问题的可能性。在此阶段进行评估，可确保包装作为受控变量存在，而不是成为影响工艺稳定性的不可预测因素。
