Introduction
Dans la fabrication électronique moderne, même une charge statique minime peut endommager silencieusement des composants sensibles. C’est là que la bande porteuse antistatique joue un rôle essentiel. Utilisée dans le conditionnement Tape and Reel, elle contribue à protéger les composants électroniques contre les décharges électrostatiques (ESD) pendant le stockage, le transport et l’assemblage SMT à grande vitesse.
Des puces IC aux LED et aux connecteurs de précision, les composants sensibles à l’ESD nécessitent des environnements contrôlés pour maintenir leurs performances et leur fiabilité. Sans protection appropriée, l’accumulation d’électricité statique peut entraîner des défauts latents, une baisse du rendement et des défaillances coûteuses.
Dans ce guide, nous expliquons ce qu’est une bande porteuse antistatique, son fonctionnement, sa comparaison avec une bande conductrice et comment choisir la solution adaptée à votre application.
Qu’est-ce qu’une bande porteuse antistatique ? (Définition + Fonction)
Une bande porteuse antistatique est un type de bande plastique thermoformée conçu pour maintenir et transporter des composants électroniques tout en empêchant l’accumulation de charges statiques. Elle est largement utilisée dans les processus SMT (Surface Mount Technology) automatisés, où les composants sont alimentés dans des machines de pose automatisée.
Contrairement aux matériaux plastiques ordinaires qui peuvent accumuler de l’électricité statique, la bande porteuse antistatique est conçue pour dissiper les charges progressivement, réduisant ainsi le risque de décharge électrostatique.
Les fonctions clés incluent :
- Prévention de l’accumulation de charges statiques
- Protection des composants sensibles contre les dommages ESD
- Assurer un positionnement stable des composants lors de l’alimentation
- Maintien de performances constantes en assemblage automatisé
Dans les systèmes standards de conditionnement Tape and Reel, la bande porteuse antistatique fonctionne avec une bande de couverture et des bobines pour former une solution de protection complète.
👉 Si vous avez besoin d’une vue d’ensemble plus large, vous pouvez également consulter notre guide sur les principes fondamentaux des bandes porteuses.
Pourquoi la protection ESD est critique dans le conditionnement Tape and Reel
La décharge électrostatique est l’un des risques les plus courants et les plus sous-estimés dans la fabrication électronique. Même des tensions aussi faibles que 100 V peuvent endommager des dispositifs semi-conducteurs, souvent sans signes visibles.
Risques ESD courants dans le conditionnement :
| Source de risque | Impact |
|---|---|
| Frottement lors de la manipulation | Accumulation de charge statique |
| Environnements à faible humidité | Risque ESD accru |
| Alimentation SMT à grande vitesse | Instabilité des composants |
| Contact avec des matériaux plastiques | Accumulation de charge |
Le principal défi est que les dommages liés à l’ESD sont souvent latents. Un composant peut réussir les tests initiaux mais échouer prématurément en utilisation réelle.
C’est pourquoi un conditionnement conforme ESD — incluant la bande porteuse antistatique — n’est pas optionnel mais essentiel dans des secteurs tels que :
- Fabrication de semi-conducteurs
- Production de LED
- Électronique automobile
- Électronique grand public
Comment fonctionne une bande porteuse antistatique (Mécanisme technique)
La bande porteuse antistatique n’élimine pas instantanément l’électricité statique. Elle est conçue pour contrôler et dissiper les charges électrostatiques dans le temps.
Caractéristiques techniques clés :
- Résistivité de surface : Généralement entre 10⁹ et 10¹¹ ohms
- Dissipation de charge : Décharge progressive plutôt que conduction immédiate
- Modification du matériau : Obtenue par additifs ou revêtements
Lorsque des charges statiques sont générées (par exemple, par frottement lors de l’alimentation), le matériau antistatique permet à ces charges de se répartir et de se dissiper en toute sécurité, évitant ainsi les décharges soudaines.
Ce comportement contrôlé est essentiel car :
- Une décharge soudaine (comme dans les matériaux conducteurs) peut endommager les composants
- L’isolation complète (comme avec des plastiques non traités) permet une accumulation dangereuse de charges
La bande porteuse antistatique offre une solution équilibrée entre ces extrêmes.

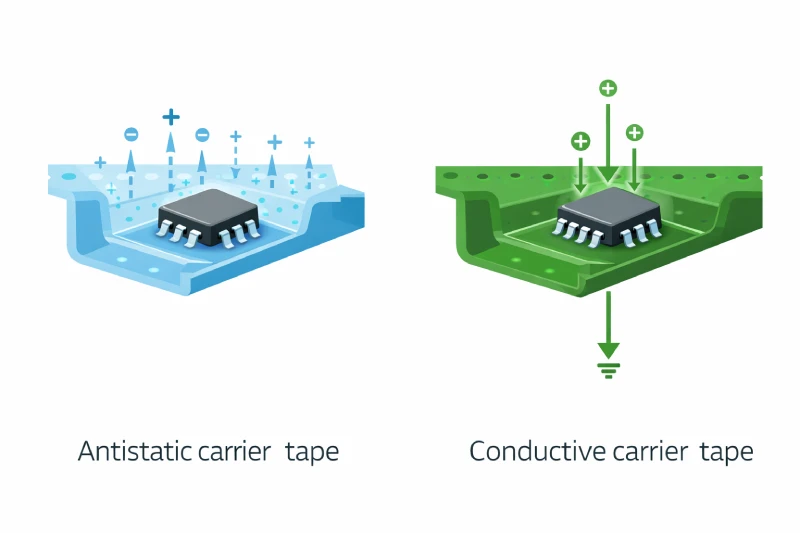

Bande porteuse antistatique vs conductrice : principales différences
Choisir entre une bande porteuse antistatique et conductrice est l’une des décisions les plus importantes en matière de conditionnement conforme ESD.
Tableau comparatif :
| Caractéristique | Carrier tape antistatique | Carrier tape conducteur |
|---|---|---|
| Résistivité de surface | 10⁹–10¹¹ Ω | <10⁵ Ω |
| Fonction | Prévenir l’accumulation de charges | Décharge immédiate |
| Niveau de protection ESD | Modéré | High |
| Applications typiques | IC, LED, composants passifs | Semi-conducteurs hautement sensibles |
| Coût | Inférieur | Élevéer |
Point clé :
- Utiliser une bande porteuse antistatique pour les composants électroniques généraux où un contrôle des charges statiques est requis sans être extrême
- Utiliser une bande porteuse conductrice pour les dispositifs semi-conducteurs hautement sensibles nécessitant une décharge immédiate
Un mauvais choix peut soit augmenter inutilement les coûts, soit exposer les composants à des risques ESD.
Matériaux utilisés dans les bandes porteuses antistatiques
Les performances d’une bande porteuse antistatique dépendent fortement du matériau de base et de la méthode utilisée pour obtenir les propriétés antistatiques.
Matériaux courants :
- PS (Polystyrène) :
Le plus largement utilisé en raison de son efficacité économique et de ses bonnes propriétés de formage - PET (Polyéthylène Téréphtalate) :
Meilleure résistance mécanique et stabilité dimensionnelle - PC (Polycarbonate) :
Option haute performance pour applications de précision
Méthodes de traitement antistatique :
- À base d’additifs (mélangés au matériau)
- Revêtement de surface
- Solutions antistatiques permanentes vs temporaires
Chaque combinaison influence la durabilité, la stabilité de la résistivité et les performances à long terme.
Normes et spécifications (EIA-481 & exigences ESD)
Pour garantir la compatibilité et la fiabilité, la bande porteuse antistatique doit répondre aux normes industrielles.
Normes clés :
- EIA-481 :
Définit les dimensions des bandes porteuses, l’espacement des alvéoles et les spécifications des bobines - Normes ANSI/ESD :
Définissent les plages de résistivité acceptables et les méthodes d’essai
Paramètres importants :
- Dimensions et tolérances des alvéoles
- Largeur de bande et pas
- Conformité de la résistivité de surface
Le respect de ces normes garantit des performances constantes de la bande dans les systèmes SMT automatisés.
Applications courantes des bandes porteuses antistatiques
La bande porteuse antistatique est utilisée pour une large gamme de composants électroniques :
Applications typiques :
- Circuits intégrés (IC)
- LED
- Composants passifs (résistances, condensateurs)
- Connecteurs et petits modules
Ces composants sont souvent traités dans des environnements de production à grande vitesse, ce qui rend une protection ESD constante indispensable.
Comment choisir la bande porteuse antistatique adaptée
La sélection de la bande porteuse adaptée ne se limite pas au matériau — elle nécessite une évaluation structurée de votre application.
Guide de sélection étape par étape :
1. Sensibilité des composants
- Très sensibles → envisager une bande conductrice
- Composants standards → l’antistatique est suffisant
2. Environnement de production
- Les lignes SMT à grande vitesse nécessitent des performances matérielles stables
3. Sélection des matériaux
- PS → économique
- PET → meilleure stabilité
- PC → haute précision
4. Compatibilité
- Doit être compatible avec la bande de recouvrement et le système de bobine
- Assurer une force de pelage et une performance d’alimentation appropriées
👉 Pour des solutions personnalisées adaptées à vos composants et à votre processus SMT, consultez nos solutions de bandes porteuses antistatiques sur mesure.
Cela garantit une protection optimale, une alimentation régulière et une réduction des risques de production.
Problèmes courants et solutions des bandes porteuses antistatiques
Même avec des matériaux antistatiques, des problèmes peuvent survenir si le système n’est pas correctement conçu.
Problèmes courants :
1. Une accumulation d’électricité statique se produit toujours
- Cause : matériau instable ou facteurs environnementaux
- Solution : vérifier la résistivité et les conditions d’humidité
2. Saut ou désalignement des composants
- Cause : charges statiques + incompatibilité mécanique
- Solution : optimiser la conception des alvéoles et le matériau
3. Force de pelage anormale
- Cause : incompatibilité avec la bande de recouvrement
- Solution : ajuster les conditions de scellage
Ces problèmes soulignent l’importance de sélectionner non seulement le bon matériau, mais aussi le système de conditionnement complet adapté.
FAQ
1. Antistatique est-il identique à conforme ESD ?
Pas exactement. Antistatique empêche l’accumulation de charges, tandis que conforme ESD inclut des mesures de protection plus larges.
2. Quelle résistivité est considérée comme antistatique ?
Généralement entre 10⁹ et 10¹¹ ohms.
3. Une bande antistatique peut-elle remplacer une bande conductrice ?
Pas pour des composants hautement sensibles — la bande conductrice offre une protection plus élevée.
4. L’humidité affecte-t-elle les performances ?
Oui. Une faible humidité augmente considérablement le risque d’électricité statique.
5. Comment les performances ESD sont-elles testées ?
Par des essais de résistivité de surface et de dissipation de charge.
Conclusion : Quand utiliser une bande porteuse antistatique ?
La bande porteuse antistatique est une solution essentielle pour protéger les composants électroniques dans le conditionnement Tape and Reel. Elle assure une dissipation contrôlée des charges statiques, garantissant une manipulation sûre et un traitement SMT fiable.
Pour la plupart des applications électroniques générales — telles que les IC, LED et composants passifs — la bande porteuse antistatique offre un équilibre idéal entre performance et coût.
Cependant, choisir la solution adaptée nécessite une compréhension claire de la sensibilité de vos composants, de votre environnement de production et des exigences en matière de matériaux.
👉 Si vous évaluez des options ou rencontrez des problèmes liés à l’ESD, travailler avec un fabricant expérimenté peut vous aider à obtenir des résultats stables et fiables. Consultez nos options de bandes porteuses conformes ESD pour trouver la solution adaptée à votre application.
