Dans la fabrication moderne SMT (Surface Mount Technology), la précision de manipulation des composants a un impact direct sur l’efficacité de production, les taux de rendement et la fiabilité des produits. L’un des éléments les plus critiques mais souvent sous-estimés dans ce processus est la bande porte-composants thermoformée.
Contrairement aux solutions d’emballage génériques, la bande porte-composants thermoformée est conçue pour maintenir en toute sécurité les composants électroniques lors des opérations automatisées de pick-and-place. Des micro IC aux connecteurs complexes, une conception de bande adaptée garantit une alimentation fluide, un minimum de défauts et une précision de placement constante.
Ce guide fournit une analyse complète au niveau ingénierie de la bande porte-composants thermoformée — des matériaux et procédés de fabrication au contrôle des tolérances et à la sélection des fournisseurs — afin de vous aider à prendre des décisions éclairées et à fort impact pour votre emballage SMT.
Qu’est-ce qu’une bande porte-composants thermoformée ? (Et en quoi elle diffère d’une bande porte-composants standard)

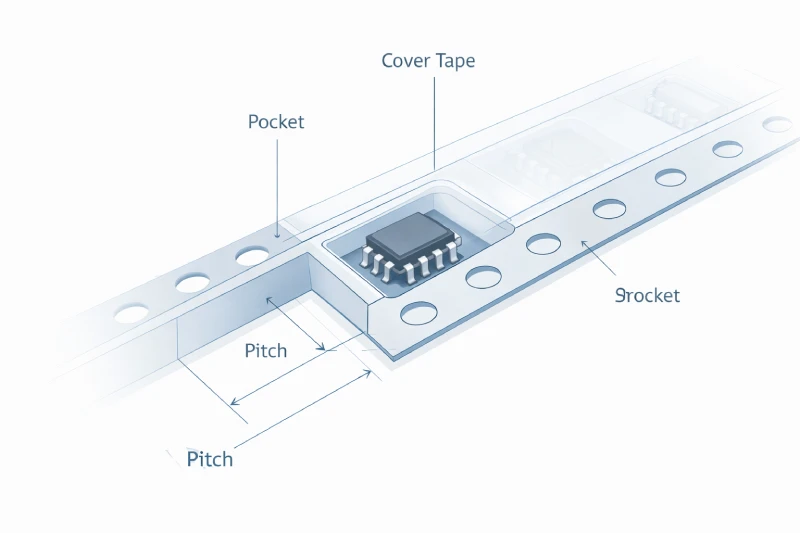

La bande porte-composants thermoformée désigne une bande plastique thermoformée avec des alvéoles de forme précise, conçues pour maintenir et transporter des composants électroniques lors de l’assemblage SMT.
Chaque alvéole est conçue en fonction de la géométrie du composant, garantissant :
- Positionnement sécurisé
- Stabilité anti-rotation
- Préhension fluide par buses à vide
Bien que souvent utilisée de manière interchangeable avec la bande porte-composants embossée, l’expression « thermoformée » met l’accent sur le processus de thermoformage, dans lequel un matériau plastique chauffé est formé à l’aide de moules de précision.
Caractéristiques clés :
- Géométrie d’alvéole conçue sur mesure
- Compatible avec les alimentateurs SMT automatisés
- Disponible en matériaux antistatiques ou conducteurs
- Conforme aux normes EIA-481
👉 Vous recherchez une vue d’ensemble plus large ? Découvrez nos solutions d’emballage en bande porte-composants pour comprendre comment la bande thermoformée s’intègre dans l’écosystème SMT complet.
Comment la bande porte-composants thermoformée est fabriquée
Comprendre le processus de fabrication permet d’expliquer pourquoi la bande porte-composants thermoformée offre une précision et une régularité supérieures.
Explication du processus de thermoformage
La production comprend plusieurs étapes contrôlées :
- Le film plastique (PS, PET ou PC) est chauffé à une température de ramollissement
- Un moule de précision forme la géométrie des alvéoles
- Le matériau est refroidi pour conserver sa forme
- Des trous d’entraînement sont poinçonnés pour l’indexation
- La bande est enroulée sur des bobines pour utilisation en SMT
Ce processus permet une haute répétabilité et des tolérances serrées, essentielles pour l’assemblage automatisé.
Systèmes de formage en ligne vs hors ligne
| Type de système | Caractéristiques | Idéal pour |
|---|---|---|
| Formage en ligne | Intégré à la ligne d’emballage | Production en grande série |
| Formage hors ligne | Procédéus de formage séparé | Personnalisé ou petites séries |
Importance de l’outillage (moule)
Le moule détermine :
- Précision des alvéoles
- Finition de surface
- Ajustement du composant
Même de faibles écarts du moule peuvent entraîner des erreurs d’alimentation ou un mauvais alignement, faisant de l’expertise en outillage un facteur clé lors du choix d’un fournisseur.
Matériaux utilisés pour la bande porte-composants thermoformée
Le choix du matériau influence directement les performances, la durabilité et la compatibilité avec les environnements SMT.
Comparaison des matériaux courants
| Matériau | Propriétés clés | Applications typiques |
|---|---|---|
| PS (Polystyrène) | Économique, formage facile | Électronique générale |
| PET (Polyéthylène téréphtalate) | Résistant, écologique | SMT haute vitesse |
| PC (Polycarbonate) | Haute résistance à la température | IC de précision |
| ABS | Résistant aux chocs | Connecteurs |
Protection antistatique & ESD
La bande porte-composants thermoformée peut être conçue avec différents niveaux de protection ESD :
- Conducteur → empêche l’accumulation de charges électrostatiques
- Antistatique → réduit la génération de charges
- Isolant → protection de base
La sélection du niveau ESD approprié est essentielle pour les composants semi-conducteurs sensibles.
Comment choisir le bon matériau
Le choix du matériau dépend de :
- Poids et fragilité du composant
- Vitesse de ligne SMT
- Conditions environnementales (température, humidité)
👉 Besoin d’aide pour choisir les matériaux ? Contactez notre équipe d’ingénierie pour une recommandation personnalisée en fonction de votre application.
Paramètres de conception clés de la bande porte-composants thermoformée
Les performances de la bande porte-composants thermoformée sont définies par des paramètres d’ingénierie précis. Une conception inadéquate à ce stade entraîne souvent des défauts d’alimentation SMT et des arrêts de production.
1. Dimensions des alvéoles
Chaque alvéole doit correspondre au composant :
- Largeur (W)
- Profondeur (D)
- Longueur (L)
Trop serré → endommagement du composant
Trop lâche → mauvais alignement ou retournement
2. Contrôle des tolérances (critique pour l’alimentation SMT)
La précision est essentielle dans l’assemblage automatisé.
| Paramètre | Tolérance typique |
|---|---|
| Taille des alvéoles | ±0.05 mm |
| Pas | ±0.1 mm |
| Alignement des trous | Conformité stricte EIA |
Même de faibles écarts peuvent provoquer :
- Bourrages d’alimentation
- Erreurs de préhension
- Défauts de placement
3. Compatibilité avec la bande de couverture
L’interaction entre la bande porte-composants et la bande de couverture doit être optimisée.
Facteur clé :
- Plage de force de pelage (généralement 0,1–1,0 N)
Trop forte → soulèvement du composant
Trop faible → contamination ou perte
👉 En savoir plus sur l’optimisation des performances de pelage avec notre guide de compatibilité de la bande de couverture .
4. Conformité aux normes EIA-481
La bande porte-composants thermoformée doit respecter les spécifications EIA-481, notamment :
- Pas des trous d’entraînement
- Largeur de bande
- Pas des alvéoles
Cela garantit la compatibilité avec les équipements SMT mondiaux.
Bande porte-composants thermoformée vs bande porte-composants embossée
Comprendre la différence vous aide à choisir la solution adaptée.
| Caractéristique | Carrier tape formé | Carrier tape embossé |
|---|---|---|
| Process | Thermoformage | Embossage |
| Precision | Élevée | Moyenne |
| Coût | Plus élevé | Plus faible |
| Personnalisation | Élevée | Limité |
| Applications | Précision components | Composants standard |
👉 Règle générale :
- Utiliser une bande formée pour les composants à forte valeur ou complexes
- Utiliser une bande thermoformée pour les composants standard à grand volume
Applications courantes de la bande porte-composants thermoformée
La bande porte-composants thermoformée est largement utilisée dans les secteurs nécessitant un emballage de précision.
Applications typiques :
- Composants semi-conducteurs (IC, puces)
- Conditionnement LED
- Électronique automobile
- Connecteurs et capteurs
Chaque application nécessite une conception d’alvéole adaptée pour assurer un transport sécurisé et un placement précis.
Problèmes courants & comment les éviter
Même des systèmes bien conçus peuvent échouer sans un contrôle d’ingénierie approprié.
1. Déformation des alvéoles
Cause :
- Sélection de matériau incorrecte
- Conditions de formage inadéquates
Solution :
- Utiliser des matériaux à résistance plus élevée (par exemple, PET, PC)
- Optimiser la température de formage
2. Problèmes d’alimentation en SMT
Cause :
- Irrégularité du pas
- Désalignement des trous d’entraînement
Solution :
- Contrôle strict des tolérances
- Vérification de conformité EIA-481
3. Défaut de pelage de la bande de couverture
Cause :
- Force de pelage incorrecte
- Mauvaises conditions de scellage
Solution :
- Tester la résistance au pelage avant la production en série
- Faire correspondre les matériaux de la bande porte-composants et de la bande de couverture
👉 Ces problèmes peuvent avoir un impact significatif sur les taux de rendement — travailler avec un fournisseur expérimenté permet de les prévenir en amont.
Bande porte-composants thermoformée sur mesure : informations à fournir
Les solutions sur mesure offrent les meilleures performances — mais nécessitent des données d’entrée précises.
Informations requises :
- Plan du composant (2D ou 3D)
- Dimensions et tolérances
- Exigences de quantité
- Largeur de bande et spécifications de bobine
- Exigences ESD
Fournir des données complètes garantit :
- Échantillonnage plus rapide
- Conception de moules précise
- Cycles d’itération réduits
👉 Envoyez-nous le plan de votre composant pour une évaluation de conception gratuite et le développement d’échantillons.
Comment choisir un fournisseur fiable de bande porte-composants thermoformée
Le choix du bon fournisseur est essentiel pour les performances et l’évolutivité à long terme.
Critères d’évaluation clés :
1. Capacité d’outillage
- Développement de moules en interne
- Usinage de haute précision
2. Conformité aux normes
- Conformité EIA-481
- Systèmes d’inspection qualité
3. Support technique
- Suggestions d’optimisation de conception
- Recommandations de matériaux
4. Flexibilité de production
- Support pour faible MOQ
- Délai d’échantillonnage rapide
5. Validation SMT
- Tests d’alimentation réels
- Essais de force de pelage
👉 Collaborez avec un fournisseur qui maîtrise à la fois l’emballage et les processus SMT — pas seulement le formage plastique.
FAQ
Quelle est la différence entre une bande porte-composants thermoformée et embossée ?
La bande porte-composants thermoformée utilise le thermoformage pour une précision plus élevée, tandis que la bande embossée est plus économique mais moins précise.
Quel matériau est le plus adapté aux processus SMT haute température ?
Le polycarbonate (PC) est généralement privilégié en raison de sa haute résistance thermique et de sa stabilité dimensionnelle.
Comment garantir la précision des alvéoles ?
Travaillez avec un fournisseur offrant un outillage de précision, un contrôle strict des tolérances et une validation d’échantillons avant la production en série.
Puis-je commander une bande porte-composants thermoformée personnalisée en petites quantités ?
Oui. De nombreux fabricants prennent en charge des commandes avec un MOQ faible pour le prototypage et le développement de nouveaux produits.
Conclusion : pourquoi la bande porte-composants thermoformée est plus importante que vous ne le pensez
La bande porte-composants thermoformée n’est pas seulement un emballage — c’est un composant conçu avec précision de votre processus SMT.
La bonne conception et le bon fournisseur peuvent :
- Améliorer la fiabilité d’alimentation
- Réduire les défauts et les temps d’arrêt
- Améliorer l’efficacité globale de production
À l’inverse, une bande de qualité insuffisante peut entraîner des problèmes de production coûteux dépassant largement les économies initiales.
